1. SPS Auswählen und IP-Adresse konfigurieren

Als erster Schritt in diesem Projekt muss die SPS (Speicherprogrammierbare Steuerung) konfiguriert werden. Hierzu erstellen Sie im TIA-Portal ein neues Projekt, gehen in der linken Spalte auf die Gerätekonfiguration und fügen dort ihre SPS ein. Diese finden Sie in der rechten Spalte über die Bezeichnung und die Artikelnummer. Das Modell kann einfach per Drag & Drop in die Mitte gezogen werden. Dies sollte dann wie in Abbildung 1 aussehen.

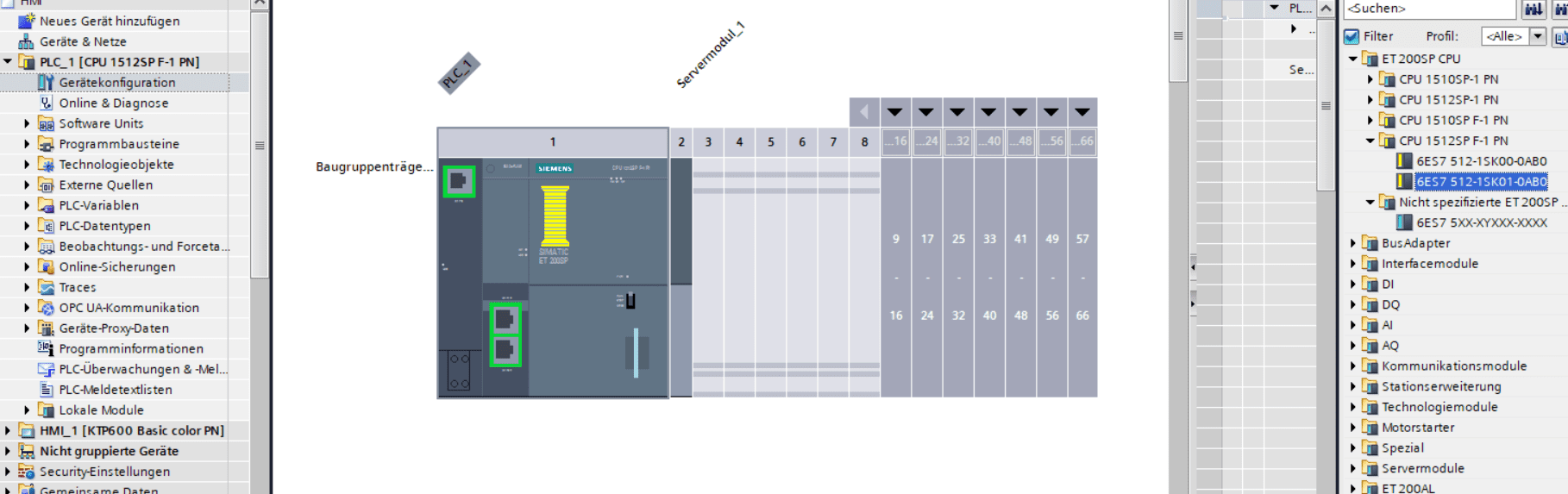

Abbildung 1 SPS auswählen, Quelle BBS2 Wolfsburg


Als letztes muss dann noch die IP-Adresse konfiguriert werden. Hierzu klappen Sie das Menü am unteren Bildrand auf. In dem Reiter "Eigenschaften" und "Allgemein" findet sich der Punkt "Ethernet-Adressen". Dort wählen Sie eine freie IP-Adresse des Netzes aus, in welchem sich die SPS befindet. Zusätzlich muss auch noch die Subnetzmaske angegeben werden. Das Ganze ist in Abbildung 2 zu sehen. Nun muss das Ganze nur noch auf die SPS geladen werden und die Gerätekonfiguration ist abgeschlossen.

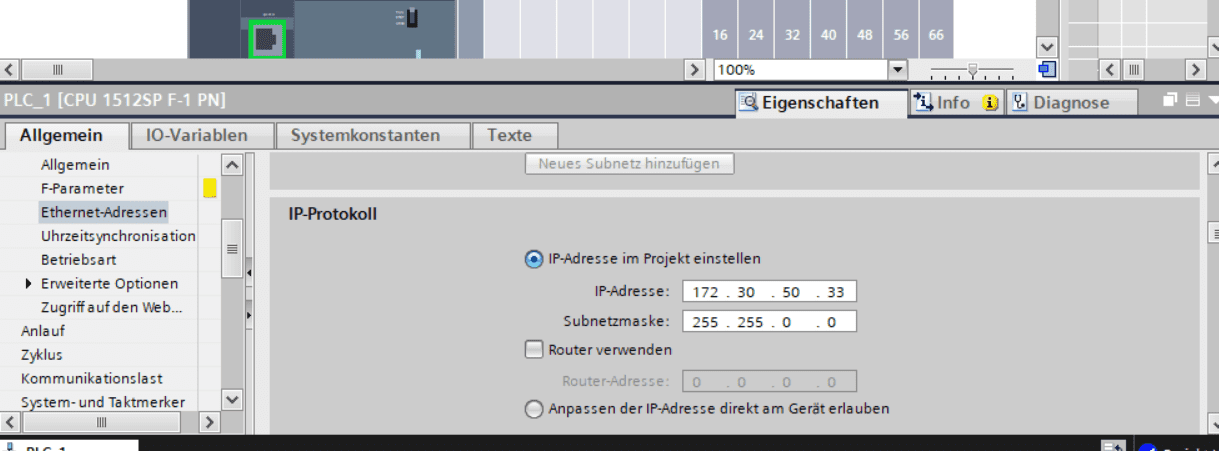

Abbildung 2: IP-Adresse konfigurieren, Quelle: BBS2 Wolfsburg
