Zweidruckventile haben zwei Eingänge und einen Ausgang. Am Ausgang liegt immer der kleinere Eingangsdruck an, sodass man sie mit einem UND-Gatter vergleichen kann.

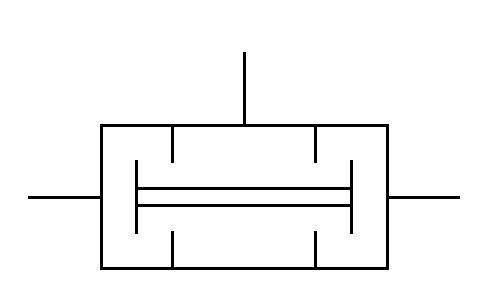

Das Schaltsymbol sieht wie folgt aus:

Schaltsymbol

Die beiden seitlichen Anschlüsse sind die Eingänge. Der auf der Oberseite ist der Ausgang.

Die Animation gibt die Funktion und die inneren Abläufe wieder.
