Anleitung zum Übertragen eines Projektes auf den Arduino

In dieser Anleitung lernen Sie das Übertragen eines Projektes aus der Arduino IDE Umgebung auf den Arduino.

Arduino bietet den großen Vorteil, dass die Boards einen Bootloader enthalten. So ist die Verwendung von USB - ISP Programmern nicht notwendig (aber möglich). Die Programme können über ein einfaches USB Kabel, das an den Arduino und an den PC angeschlossen wird, übertragen werden.

Öffnen Sie nach dem Verbinden den Geräte-Manager des Computers. Sollte der Arduino als unbekanntes Gerät (siehe Bild) erkannt werden, müssen Sie zunächst den Treiber installieren. Wenn nicht, überspringen Sie die Treiberinstallation.

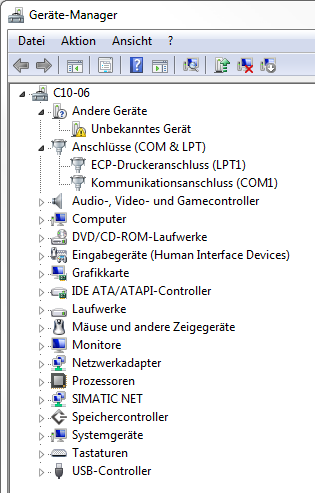

^{Abb.: Überprüfen im Geräte Manager; Quelle: BBS2 Wolfsburg}

Treiberinstallation

1. Mit Rechtsklick auf das unbekannte Gerät im Geräte-Manager und die Auswahl "Treibersoftware aktualisieren" erschein ein Fenster.

2. Wählen Sie nun "auf dem Computer nach Treibersoftware suchen".

3. Wählen Sie im neuen Fenster den Ordner "drivers" der ein Unterordner der Entwicklungsumgebung Arduino IDE ist und klicken Sie auf Ok.

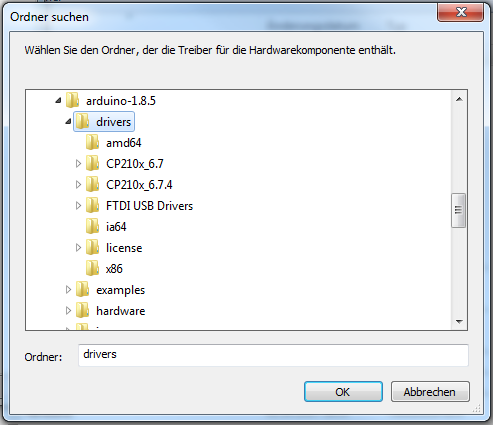

^{Abb.: Ordner Treiberinstallation; Quelle: BBS2 Wolfsburg}

Die Installation beginnt.

Projekte auf den Arduino übertragen

Öffnen Sie den Geräte-Manager. Ist die Treibersoftware installiert (manuell oder eventuell auch automatisch bei der ersten Verwendung des Mikrocontrollers) sieht dieser wie folgt aus:

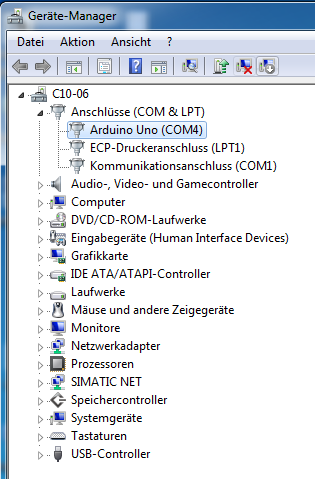

^{Abb.: Überprüfen der Treiberinstallation im Geräte Manager; Quelle: BBS2 Wolfsburg}

Im Geräte-Manager erkennen Sie, dass der Arduino an COM4 angeschlossen ist.

1. Öffnen sie in der Entwicklungsumgebung das Menü "Werkzeuge" und wählen Sie unter "Board: " Ihr verwendetes Board (in diesem Fall Arduino Uno). Wenn Sie zum Beispiel den Arduino Nano verwenden, wählen Sie bitte den Punkt "Arduino Nano".

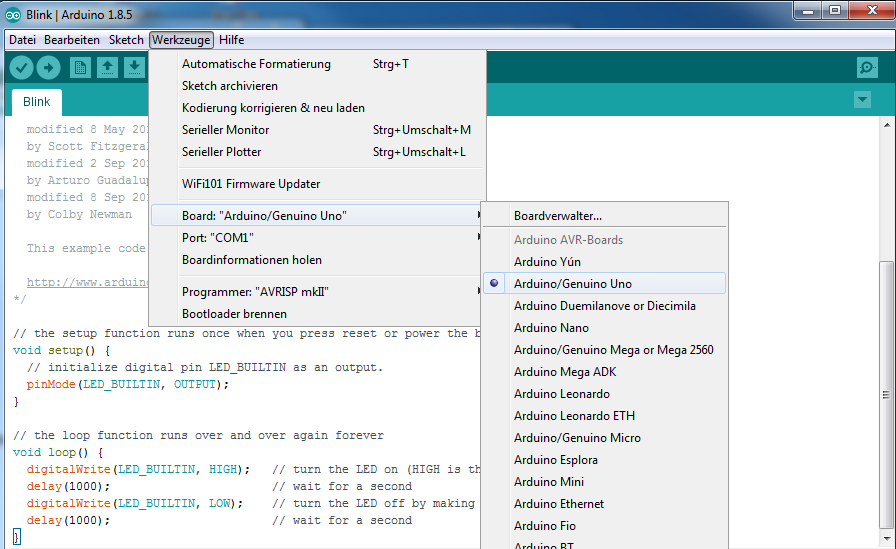

^{Abb.: Board-Auswahl in der Arduino IDE; Quelle: BBS2 Wolfsburg}

2. Öffnen Sie das Menü "Werkzeuge" erneut und wählen Sie unter "Port: " den Port, an dem der Arduino angeschlossen ist. In diesem Beispiel ist es COM4.

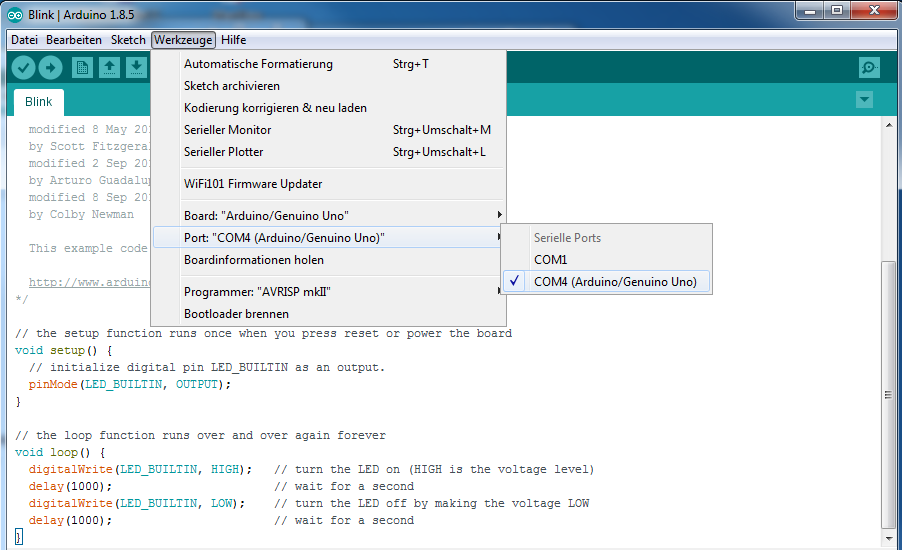

^{Abb.: Port-Auswahl in der Arduino IDE; Quelle: BBS2 Wolfsburg}

3. Nun können Sie das Programm mit einem Klick auf den Rechts-Pfeil übertragen.

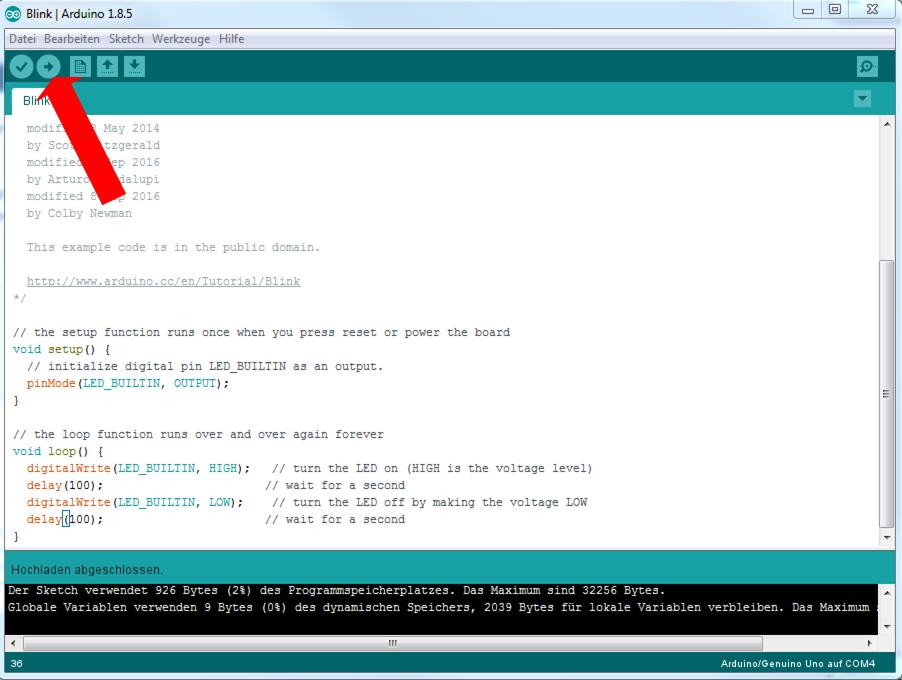

^{Abb.: Programm-Übertragung in der Arduino IDE; Quelle: BBS2 Wolfsburg}
