Einsatzgebiete und Identifizierung
Wie es auch für jeden Verwendungszweck unterschiedliche Mantelwerkstoffe gibt, unterscheiden sich auch die Einsatzgebiete für Kabel bzw. Leitungen. Der Begriff wird in die Abschnitte einadrige Steuerleitungen, mehradrigen Steuerleitungen und Energiekabel unterteilt.
Einadrige Leitungen
Einadrige Leitungen werden vor allem für den Schaltschrankbau verwendet. Für solche Leitungen schreibt die DIN EN 60204-1 eine Farbkennung vor. Bei der Verkabelung eines Schaltschranks hat man sich an diese Farbcodierung zu halten.
Für die Verdrahtung der Betriebsmittel, Gerätetafeln, Bedientafeln usw. sind für isolierte einadrige Leiter folgende Farben festgelegt:
Schutzleiter | grün-gelb |
Neutralleiter von Hauptstromkreisen | hellblau |
Hauptstromkreise für Wechsel- oder Gleichstrom | schwarz |
Steuerstromkreise für Wechselstrom | rot |
Steuerstromkreise für Gleichstrom | blau |
Steuerstromkreise der Zentralen Leittechnik (ZLT)/Betriebsdatenerfassung |
braun |
Verriegelungsstromkreise, die von einer externen Energieversorgung gespeist werden (Fremdspannung) und vor dem Hauptschalter abgenommene Stromkreise |
orange |
Für provisorische Verdrahtung ist die Farbe Weiß zu verwenden. Bei Änderungen und Erweiterungen sind die vorhandenen Verdrahtungsfarben weiter zu verwenden.
Mehradrige Steuerleitungen
Die mehradrigen Steuerleitungen enthalten im Inneren ihres Außenmantels mehrere Adern. Sie werden heutzutage noch mit bis zu 60 einzelnen Adern produziert. In manchen Anlagen können noch Steuerleitungen mit bis zu 100 einzelnen Adern verbaut sein. Diese sind jedoch nur noch in alten Anlagen verbaut und werden bei neueren Anlagen nicht mehr verwendet. Falls die Adern alle in schwarz gefärbt sind, ist die Identifizierung über eine Nummerierung gewährleistet. Folgend ist eine mehradrige Steuerleitung mit 12 farbig codierten Adern zu sehen.

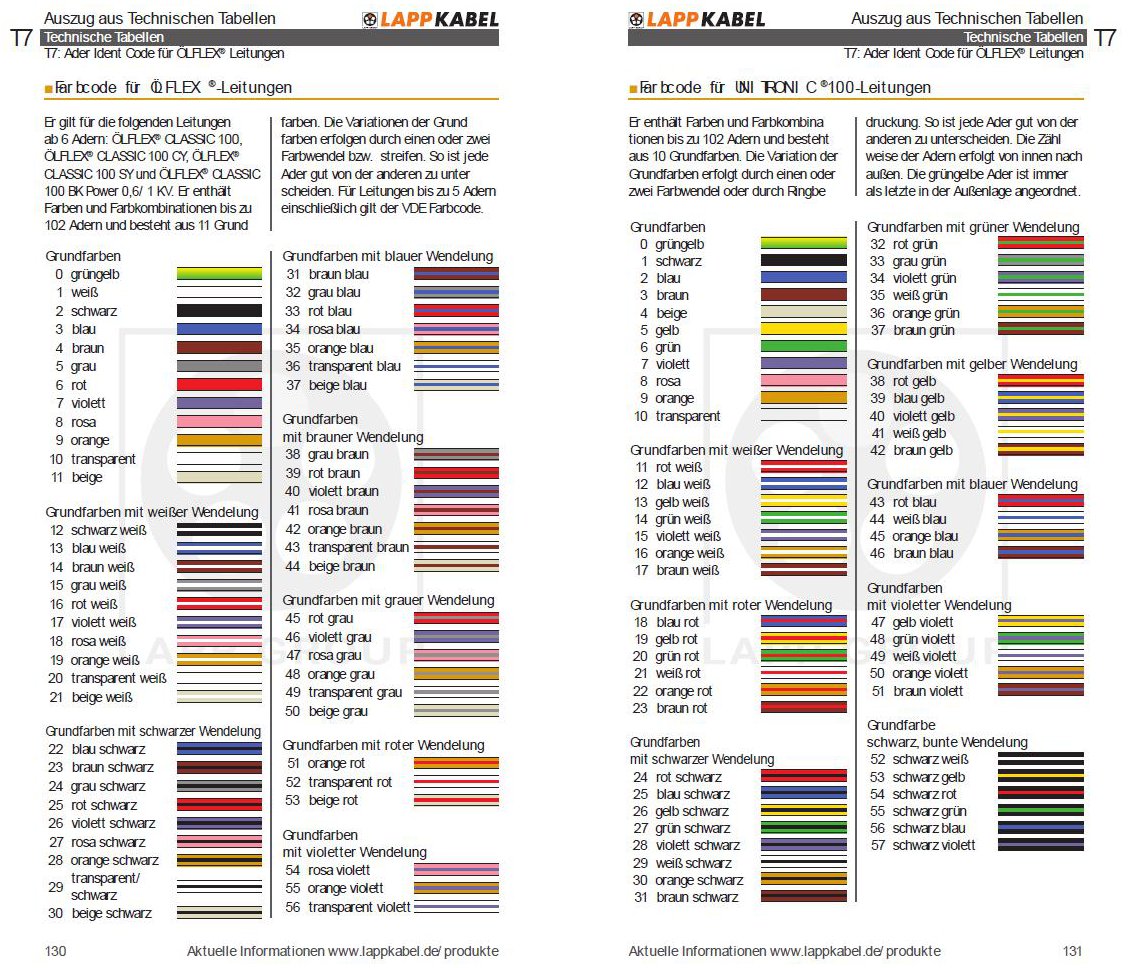

Für solche Leitungen gibt es je nach Hersteller eine Farbcodierung, hier ist beispielhaft eine der Firma Lapp-Kabel zu sehen.
Bussysteme haben solche Steuerleitungen zu großen Teilen abgelöst, da sich einige Vorteile einstellen. Durch die Reduzierung der Adernzahl kann eine große Platzeinsparung mit einhergehender besseren Handhabung bei der Montage durch steigende Flexibilität erreicht werden. Außerdem können bestehende Systeme leichter um Komponenten erweitert werden.

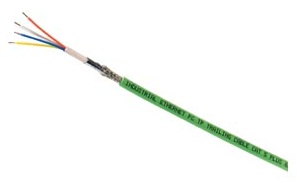

Auf dieser Abbildung sieht man eine Profinet-Busleitung (Process Field Network), welche der offene Industrial Ethernet Standard von Profibus & Profinet International (PI) für die Automatisierung ist.
Energiekabel
sind Kabel bzw. Leitungen, die für die Versorgung elektrischer Betriebsmittel mit Energie verwendet werden. Typisch sind Leitungen in der Gebäude- und Anlageninstallation von Haupt- zu Unterverteilungen oder zu Anschlussdosen oder Zuleitungen zu elektrischen Maschinen. Diese Leitungen besitzen ebenfalls einen Farbcode oder eine Nummerierung zur Unterscheidung der Adern.
Bis zum Jahr 1998 war dieser Farbcode in der DIN 47100 geregelt. Diese Norm wurde jedoch ersatzlos zurückgezogen. Da es keine aktuelle Norm für die Farbregelung gibt, ist es möglich, dass es bei der Erkennung der einzelnen Adern zu Problemen kommt.
Typische Leitungen für Industrie- und Hausinstallationen sind z.B. PVC-Mantelleitung Typ NYM oder für Zuleitungen zu elektrischen Maschinen Gummischlauchleitung Typ H07-RN-F. Zu den Bezeichnungen ist eine Info von LAPP als PDF angefügt
