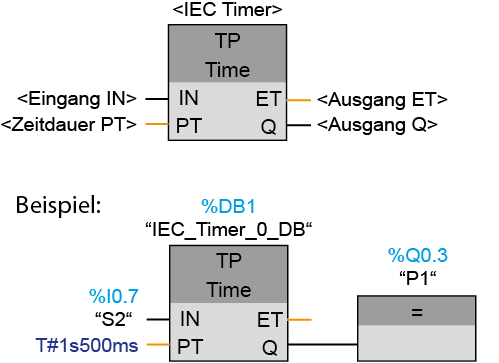

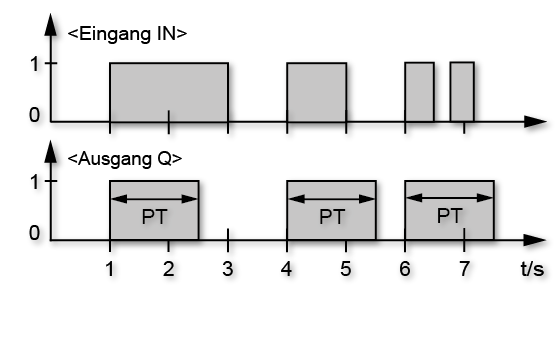

Mit der Operation „Impuls erzeugen" (TP .. Timer Pulse) können Sie den Ausgang Q für eine vorprogrammierte Zeitdauer PT setzen. Die Operation wird gestartet, wenn das Signal am Eingang IN von „0" auf „1" (positive Flanke) wechselt. Mit dem Start der Operation läuft die programmierte Zeitdauer PT ab. Der Ausgang Q wird für die Zeitdauer PT gesetzt. Ein Signalzustandswechsel innerhalb der ablaufenden Zeitdauer PT hat keinen Einfluss auf die ablaufende Zeitdauer PT.

Am Ausgang ET kann abgefragt werden, wie lange die aktuelle Zeitfunktion läuft. Der Zeitwert beginnt bei T= 0 s und endet, wenn der Wert der Zeitdauer PT erreicht ist. Wenn die parametrierte Zeitdauer PT erreicht ist und der Signalzustand am Eingang IN „0" ist, wird der Ausgang ET zurückgesetzt.

Beim Einfügen der Operation „Impulsbildung" wird ein Instanz-Datenbaustein <IEC Timer> angelegt, in dem die Daten der Operation gespeichert werden.

Die obige Beschreibung basiert auf der Online-Hilfe des Siemens TIA Portals. In der Online-Hilfe können weitere Details nachgelesen werden.
