TON: Einschaltverzögerung

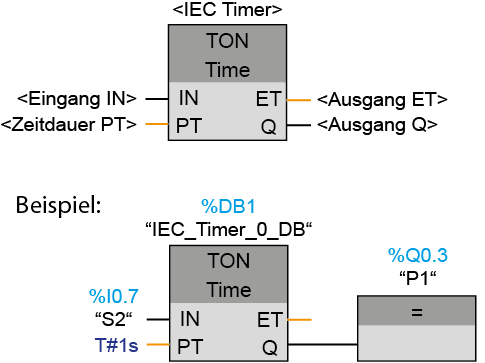

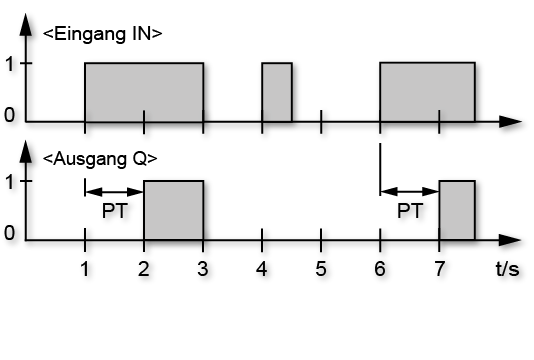

Mit der Operation „Einschaltverzögerung erzeugen" (TON .. Timer on) verzögern Sie das Setzen des Ausgangs Q um die programmierte Zeitdauer PT. Die Anweisung wird gestartet, wenn das Eingangssignal IN von „0" auf „1" wechselt (positive Signalflanke). Mit dem Start der Anweisung läuft die programmierte Zeitdauer PT ab. Wenn die Zeitdauer PT abgelaufen ist, liefert der Ausgang Q den Signalzustand „1". Der Ausgang Q bleibt so lange gesetzt, wie der Starteingang die „1" führt. Wenn der Signalzustand am Starteingang von „1" auf „0" wechselt, wird der Ausgang Q zurückgesetzt. Die Zeitfunktion wird wieder gestartet, wenn eine neue positive Signalflanke am Starteingang erfasst wird.

Am Ausgang ET können Sie den aktuellen Zeitwert abfragen. Der Zeitwert beginnt bei T#0s und endet, wenn der Wert der Zeitdauer PT erreicht ist. Der Ausgang ET wird zurückgesetzt, sobald der Signalzustand am Eingang IN auf „0" wechselt.

Beim Einfügen der Operation „Einschaltverzögerung erzeugen" wird ein Instanz-Datenbaustein <IEC Timer> angelegt, in dem die Daten der Operation gespeichert werden.

Die obige Beschreibung basiert auf der Online-Hilfe des Siemens TIA Portals. In der Online-Hilfe können weitere Details nachgelesen werden.
