Mit der Operation "Flipflop setzen rücksetzen" können Sie das Bit eines angegebenen Operanden abhängig vom Signalzustand an den Eingängen S und R setzen oder rücksetzen. Wenn der Signalzustand am Eingang S "1" und am Eingang R "0" ist, wird der angegebene Operand auf "1" gesetzt. Wenn der Signalzustand am Eingang S "0" und am Eingang R "1" ist, wird der angegebene Operand auf "0" zurückgesetzt.

Der Eingang R dominiert den Eingang S. Bei einem Signalzustand "1" an beiden Eingängen S und R wird der Signalzustand des angegebenen Operanden auf "0" zurückgesetzt. Bei einem Signalzustand "0" an beiden Eingängen S und R wird die Operation nicht ausgeführt. Der Signalzustand des Operanden bleibt in diesem Fall unverändert. Der aktuelle Signalzustand des Operanden wird auf den Ausgang Q übertragen und kann an diesem abgefragt werden.

Schaltsymbol

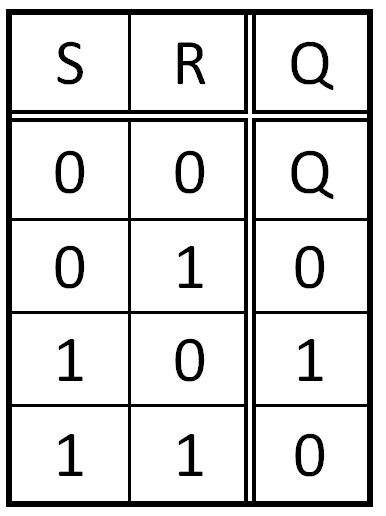

Wahrheitstabelle
