Beim Weiterschalten nach festgelegter Zeit wird von einem Schritt zum anderen nach der eingestellten Zeitspanne weitergeschaltet. Die Zeitspanne zur Weiterschaltung beginnt, wenn eine Bedingung erfüllt ist. Häufig, aber nicht zwingend, besteht diese Bedingung einfach nur darin, dass der aktuelle Schritt aktiv ist. Damit sorgt man dafür, dass der aktuelle Schritt nach einer gewissen Zeitspanne automatisch verlassen wird.

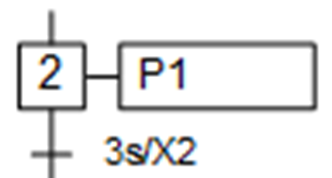

GRAFCET:

weiterschalten nach festgelegter zeit grafcet

In diesem Beispiel ist die Bedingung, die die Zeitspanne startet, nach der die Transitionsbedingung erfüllt ist, einfach die Aktivität von Schritt 2. Die Bedingung, die die Zeitspanne startet, steht hinter dem " / ". Das " X " steht dafür, dass die Bedingung ein Schritt ist, in diesem Fall also Schritt 2. Vor dem " / " steht die Zeitspanne, nach der weitergeschaltet wird - hier also 3 Sekunden. Somit soll Schritt 2 also nach 3 Sekunden verlassen werden. Nach Schritt 2 folgt Schritt 3.

FUP:

Weiterschalten nach festgelegter Zeit fup

Im TIA-Portal bietet es sich für die gesuchte Funktion an, einen Timer vom Typ TON zu verwenden. Dieser schaltet nach einer eingestellten Zeit (steht hinter " T# " am " PT " Eingang des Timers), den Ausgang Q auf 1, solange die Bedingung am Eingang " IN " erfüllt ist, die auch die Zeitspanne startet, die ablaufen muss, bevor " Q " auf 1 geschaltet werden kann.
