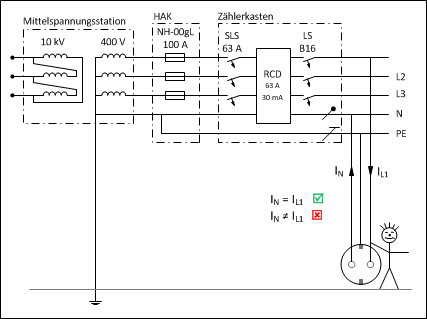

Funktionsprinzip RCDDer Fehlerstromschutzschalter trennt allpolig beim Überschreiten eines bestimmten Differenzstromes ab (meist 30 mA). Dieser Differenzstrom bzw. Fehlerstrom kann z.B. durch eine schadhafte Isolierung auftreten oder weil ein Teilstrom über eine Person zur Erde hin abfließt.

Dabei vergleicht der RCD den Strom der zum Verbraucher fließt mit dem Strom der vom Verbraucher wegfließt. Bei einer intakten Anlage muss dabei die Summe der Ströme gleich 0 sein.

Der Vergleich des hin- und wegfließenden Stromes wird mithilfe eines Summenstromwandlers realisiert. Dabei befinden sich entweder zwei oder mehr Adern um einen Magnetkern. Hier werden der hin- und der wegfließende Strom sozusagen addiert, wobei entweder der hin- oder der wegfließende Strom als negativ angesehen wird. Wenn die Summe genau 0 ergibt, heben sich die Induktionswirkungen gegenseitig auf und es fließt kein Sekundärstrom. Bei einer Differenz der Ströme wird durch das auftretende Magnetfeld ein Sekundärstrom in der Sekundärspule induziert, der ein Relais auslöst, welches den Stromkreis allpolig abschaltet.



Die Bemessungsfehlerströme sind 10 mA, 30 mA, 300 mA und 500 mA. Wobei für den Schutz von Personen ein maximaler Strom von 30 mA vorgeschrieben ist. Für Brandschutz reicht ein maximaler Strom von 300 mA. Als zweite Größe muss die Zeitdauer beachtet werden, innerhalb derer der RCD auslösen muss. Die Ausschaltdauer liegt je nach Anwendungsfall z.B. bei maximal 400 ms. Bei 5-fachem Nennfehlerstrom muss der Fehlerstromschutzschalter z.B. unter 40 ms auslösen.



Am RCD befindet sich eine Prüftaste, die mit einem T gekennzeichnet ist. Mit dieser wird ein Fehlerfall simuliert. Bei Betätigen des Tasters wird ein Außenleiter über einen entsprechend dimensionierten Widerstand vor dem Fehlerstromschutzschalter mit dem Neutralleiter verbunden. Eine halbjährige Betätigung wird von den meisten Herstellern empfohlen und ist zusätzlich an manchen Orten gesetzlich vorgeschrieben.

Nachfolgend ist ein Schema eines einpoligen Fehlerstromschutzschalters zu sehen:

Schema eines einpoligen RCD's

    1. Schaltschloss
    2. Auslösespule
    3. Summenstromwandler
    4. Prüftaste

    L - Leiter

    N - Neutralleiter
