Verschiedene Typen des Fehlerstromschutzschalters

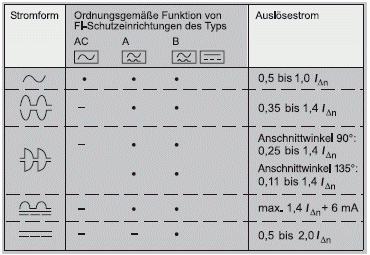

Es gibt 3 verschiedene Typen von Fehlerstromschutzschaltern:

• Typ AC löst nur bei sinusförmigen Fehlerströmen aus. Bei Gleichströmen entsteht eine Sättigung im Magnetkern und deswegen kommt es zu keiner Auslösung. Dieser Typ wird kaum benutzt und ist in Deutschland nach VDE 0100-530 nicht zugelassen.

• Typ A löst bei sinusförmigen Wechselströmen und pulsierenden Gleichströmen aus. Dies wird erreicht indem ein spezieller Magnetwerkstoff verwendet wird.

• Typ B löst bei Wechselströmen und auch glatten Gleichströmen aus. Dieser Typ hat 2 Summenstromwandler und eine Elektronikeinheit. Die Überwachung auf Gleichfehlerströme erfordert eine Stromversorgung und ist somit netzspannungsabhängig. Der Wechselstrom-Schalterteil ist davon unabhängig und arbeitet wie bei Typ A netzspannungsunabhängig.
