Dahlander-Motoren nutzen eine spezielle Beschaltung, um je nach Anschluss am Motorklemmbrett eine langsamere Drehzahl (Dreieck-Schaltung) oder eine schnellere Drehzahl (Doppelstern-Schaltung) zu ermöglichen. Das Verhältnis dieser beiden Drehzahlen zueinander ist 1:2. Es handelt sich dabei um jeweils eine Ständerwicklung mit Anzapfung (im Gegensatz zu polumschaltbaren Motoren mit getrennten Wicklungen).

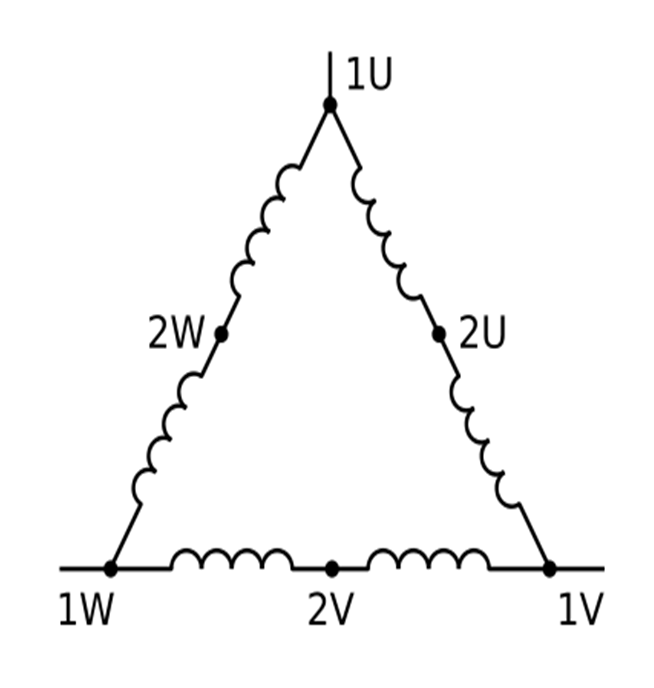

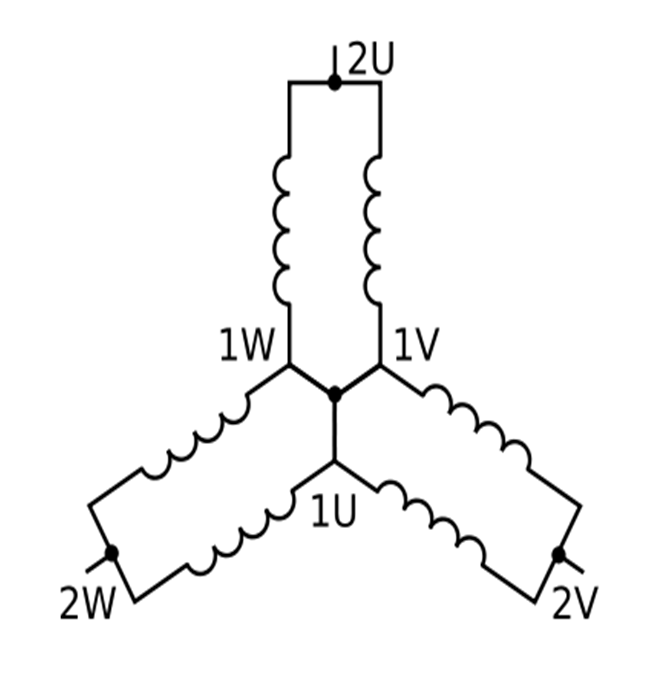

Bild 1: Dreieckschaltung (Dahlander-Motor) Bild 2: Doppelsternschaltung (Dahlander-Motor)

Die nötige Beschaltung des Motorklemmbretts eines Dahlander-Motors lässt sich anhand der folgenden Bilder erkennen:

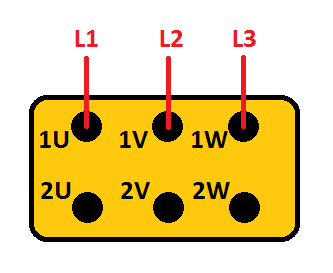

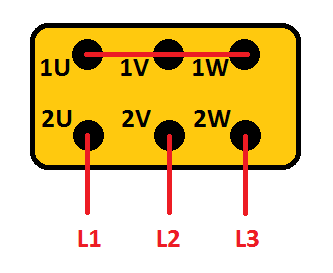

Bild 3: Motorklemmbrett bei Dreieckschaltung Bild 4: Motorklemmbrett bei Doppelsternschaltung
