Aufbau des ESP32

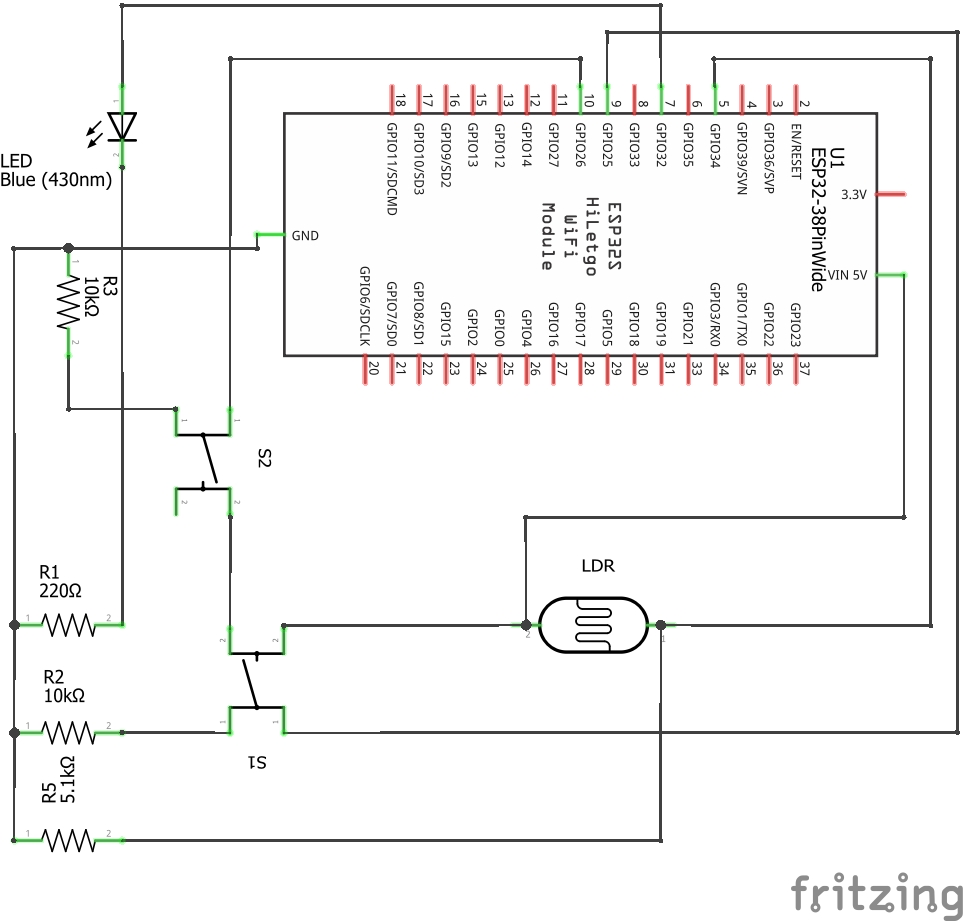

Das nachfolgende Bild zeigt den Fritzing-Plan mit dem ESP32.

_{Quelle: BBS2 Wolfsburg}

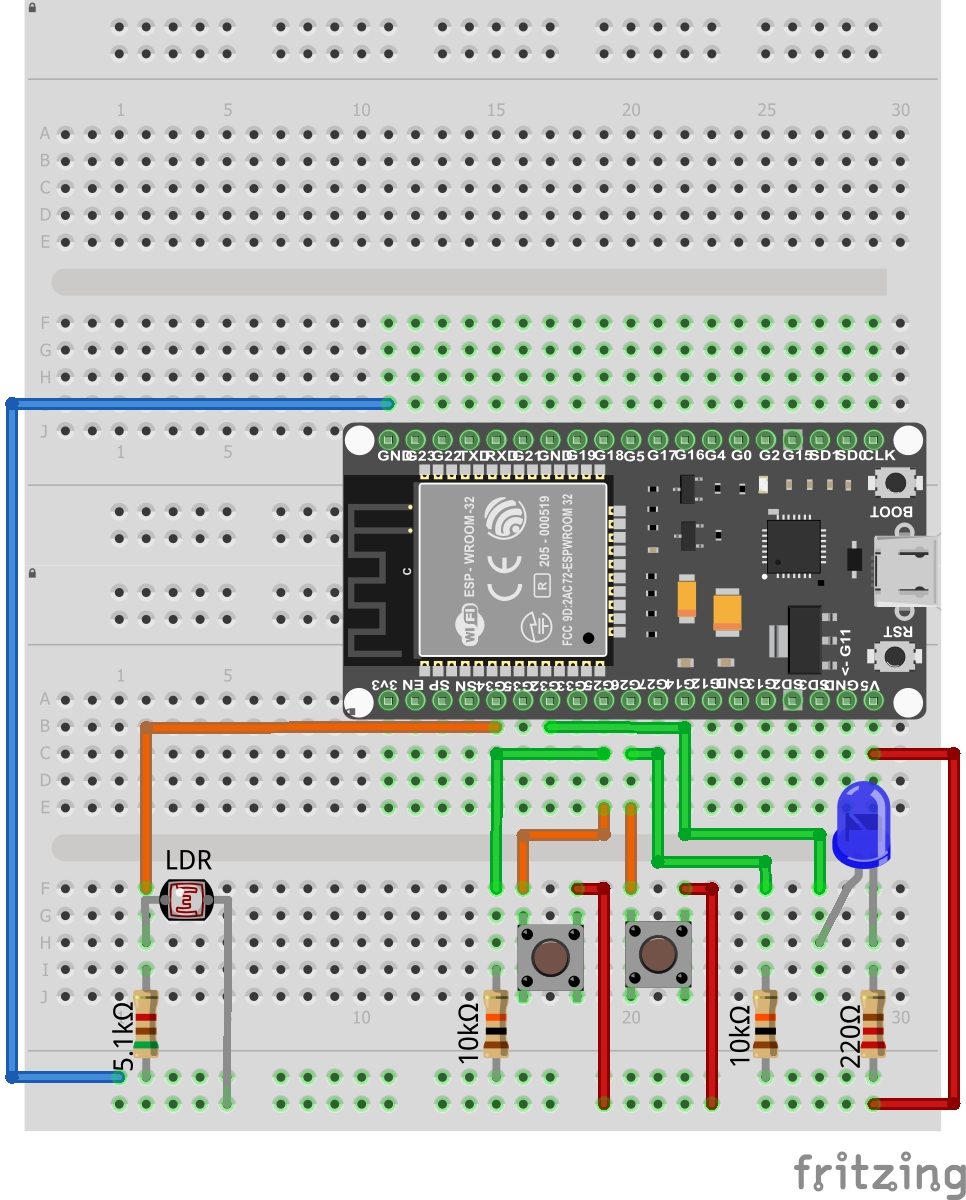

Zuerst wird der GROUND-Pin mit der Minusleiste verbunden, sowie der 5 V-Pin mit der Plus-Leiste verbunden wird. Wichtig zu erwähnen ist, dass der Pin mit der Beschriftung GND neben dem 5 V Pin kein Ground Pin ist, sondern mit dem integrierten SPI-Flash verbunden ist (s. Projekt 1 "Aufbau und Anschlüsse des ESP32")

Von der Plus - Leiste wird eine Verbindung auf Leiste 22 und eine Verbindung auf Leiste 19 hergestellt. Diese sind die Pluspolanschlüsse zu den Buttons. Ein Button reicht von 17-19, der zweite von 20-22, wobei die vier Anschlüsse pro Button vom ESP32 hin- und weg zeigen (nicht parallel dazu).

Der Ausgang des ersten Buttons wird mit dem GPIO-25 verbunden.

Der Ausgang des zweiten Buttons wird mit dem GPIO-26 verbunden.

Diese werden wiederum mit 10 kΩ-Widerständen auf mit der Minus-Leiste verbunden.

Die blaue LED wird mit der langen Drahtseite an Leiste 28 mit dem GPIO-32 verbunden. Die kurze Drahtseite liegt auf Leiste 30 und wird mit einem 220 Ω-Widerstand mit der -Leiste verbunden.

Der LDR wird von der Plus-Leiste mit Leiste 4 verbunden, von welcher die Verbindung zum GPIO34 hergestellt wird. Ein 5,1 kΩ-Widerstand verbindet Leiste 4 mit der Minus-Leiste.

_{Quelle: BBS2 Wolfsburg}
