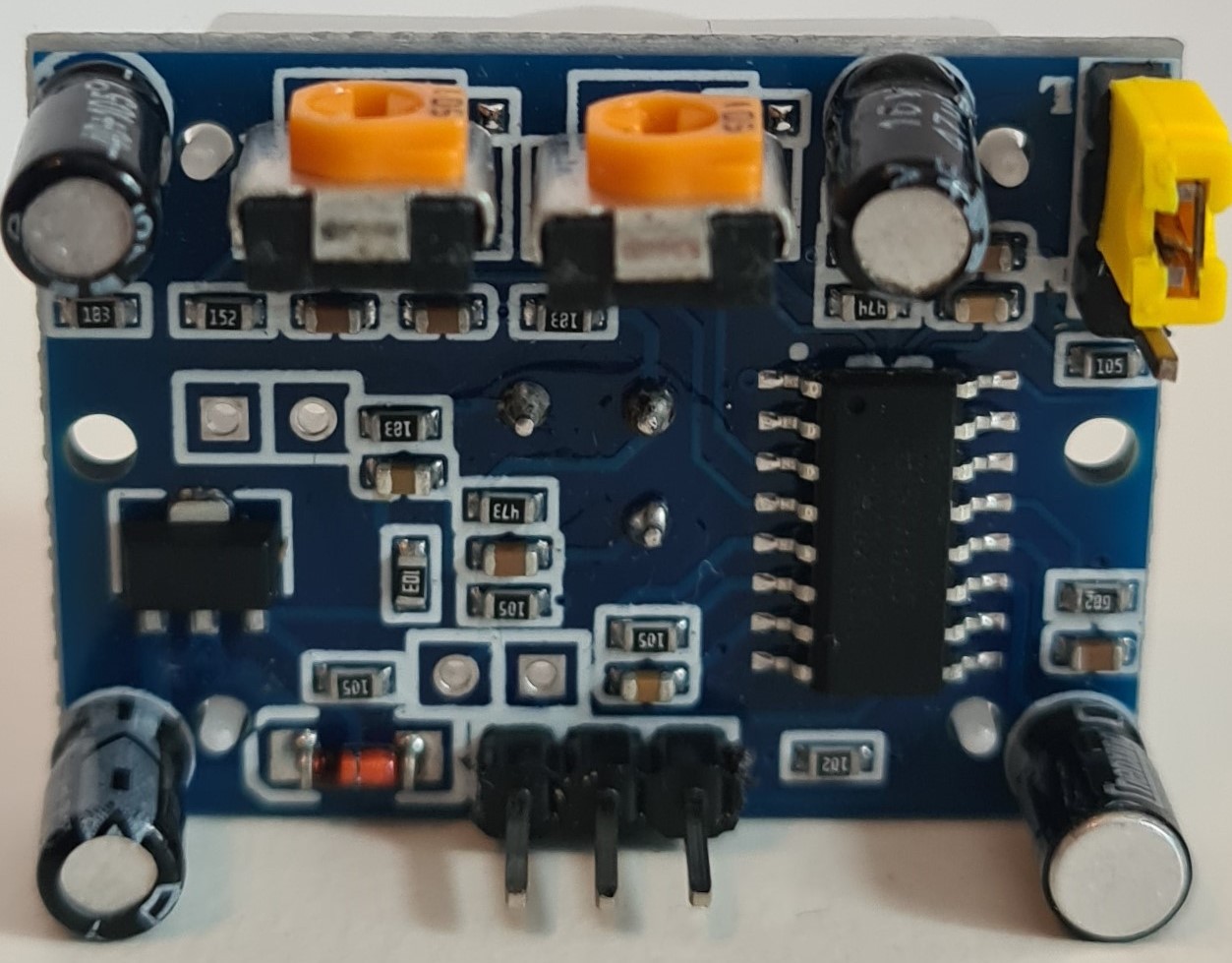

Abbildung: Bewegungssensor HC-SR501                                            Abbildung: Bewegungssensor von unten
Quelle: BBS2 Wolfsburg                                                                     Quelle: BBS2 Wolfsburg

Beschreibung:

Der Oberbegriff Bewegungsmelder steht für alle Geräte, die Bewegungen von Menschen, Tieren oder auch von Gegenständen erkennen können. Dabei nutzen sie verschiedenste Technologien die Bewegungen als Schaltsignal weitergeben. Bewegungsmelder kommen je nach Anwendungsbereich im Innen- oder auch im Außenbereich zum Einsatz.


Kenndaten:

VCC: 5 V

Ausgang: 3,3 V (digital)

Reichweite: 3 bis 7 Meter (einstellbar)

Erfassungsbereich: 140°

Betriebstemperatur: -15 bis 70 °C


Wichtige Informationen:

Der Bewegungssensor besitzt die Möglichkeit die Empfindlichkeit, die Haltezeit und die Impulsrate einzustellen.


Anwendungsbeispiel:

Mit Bewegungsmeldern lassen sich elektrische Verbraucher wie das Licht automatisch an- und ausschalten. Das hilft Energie zu sparen und steigert den Wohnkomfort.

Bewegungsmelder werden häufig auch für Sicherheitsaufgaben eingesetzt, da sie erkennen, wenn jemand einen Bereich betritt. Somit kann mit dem Signal von dem Bewegungsmelder beispielsweise ein Strahler angeschaltet werden oder eine Alarmanlage eingeschaltet werden.

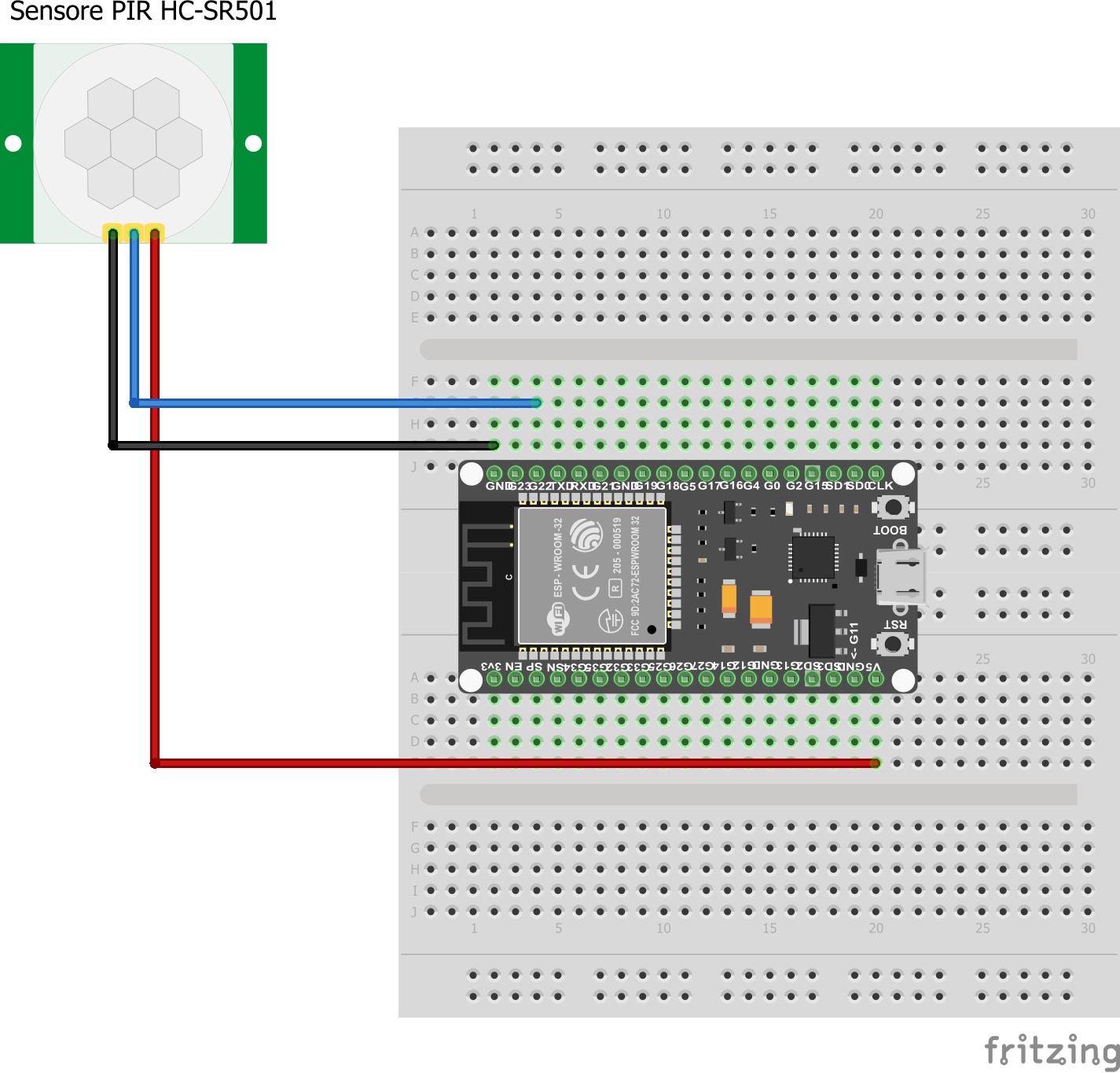

Abbildung: Verdrahtungsplan eines Bewegungsmelders
Quelle: BBS2 Wolfsburg



Abbildung: Programmierbeispiel (LED blinkt, wenn der Bewegungsmelder eine Bewegung wahrnimmt)
Quelle: BBS2 Wolfsburg
