Temperatur- und Feuchtigkeitssensor

Abbildung: Temperatur-/Feuchtigkeitssensor

^{Quelle: BBS2 Wolfsburg}

Beschreibung:

Der DHT11 Temperatur- und Feuchtigkeitssensor dient zur Messung der Temperatur und Luftfteuchtigkeit und gibt diese über einen digitalen Signalausgang aus.

Kenndaten:

Versorgungsspannung: +5 V

Temperaturbereich: 0-50 °C

Feuchtigkeit: 20-90 % Relative Luftfeuchtigkeit

Signal: Digital

Anwendungsbeispiel:

Kann zum Beispiel verwendet werden um die Temperatur und Feuchtigkeit im Raum zu messen. Dazu muss der Sensor wie folgt an eine ESP32 angeschlossen und programmiert werden:

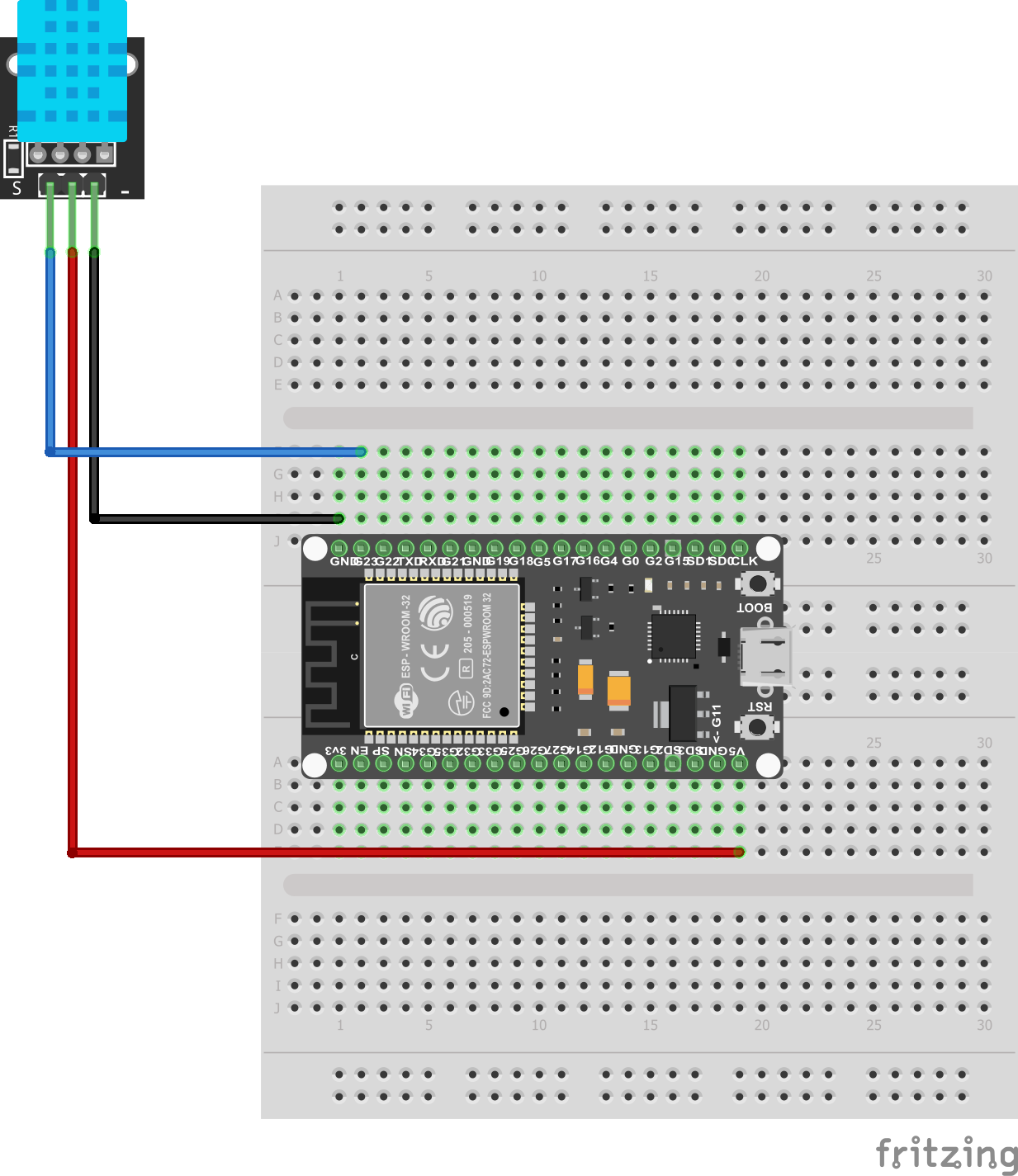

^{Abbildung: DHT11-Sensor - Verdrahtungsplan mit dem ESP32}

^{Quelle: BBS2 Wolfsburg}

Programmierung:

Es wird zunächst die Arduino Bibliothek für den DHT11 benötigt.

Download: https://playground.arduino.cc/Main/DHTLib/

Die Bibliothek muss in das Bibliotheksverzeichnis von der Arudino IDE geladen werden. Ansonsten kann der Code nicht kompiliert werden.

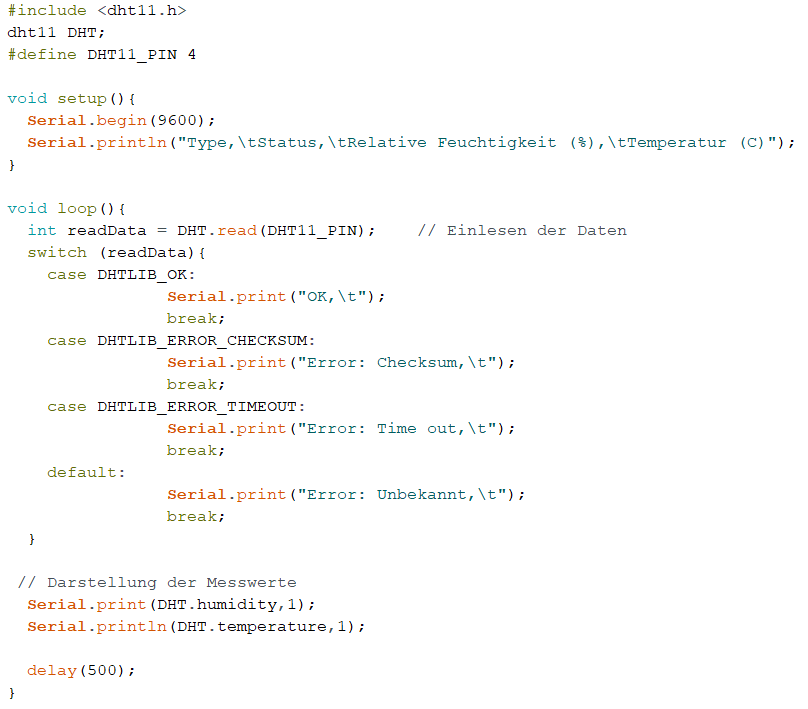

Beispiel:
