7 Segment Display

Name:

7 Segment Display

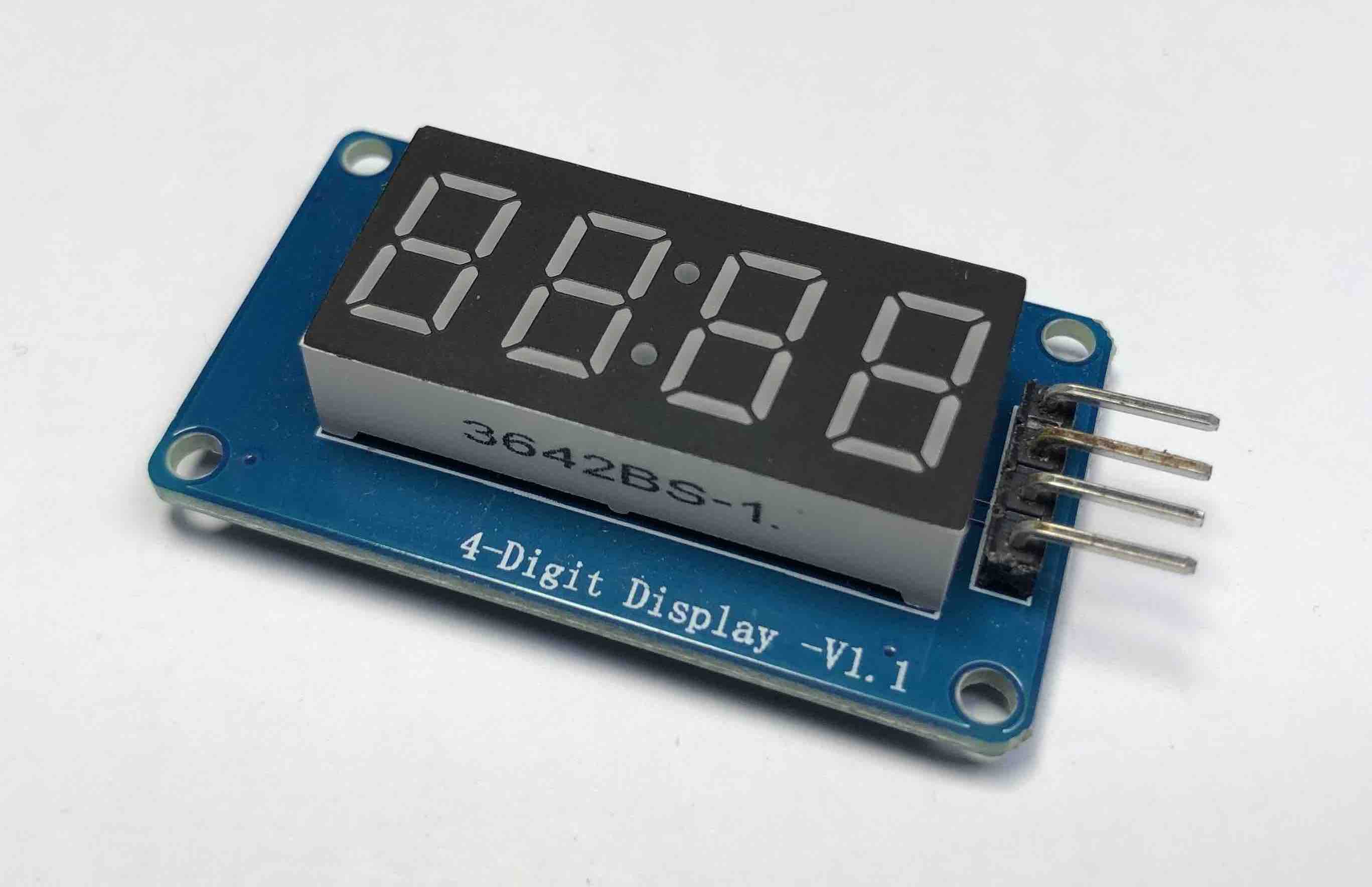

Abbildung: 7 Segment Anzeige

Beschreibung:

Die 7 Segment Anzeige bietet eine sehr gute Möglichkeit an, Informationen und digitale Daten in Form von Zahlen, Buchstaben und alphanumerischen Zeichen darzustellen. Sie besteht aus 7 einzelnen farbigen Displays die alle einzeln durch einen BCD- Decodern angesprochen werden. Dabei macht der BCD- Decoder digitale Zahlen wie bspw. 1001, 0101 für den Menschen lesbar.

Kenndaten:

Anschlüsse:

VCC - 5 V

GND - GND

DIO - digital PIN X (X = beliebiger Eingang)

CLK - digital PIN CLK

Wichtige Informationen:

Empfohlene Betriebsspannung 3,3 V - 5 V!

Anwendungsbeispiel:

Kann bspw. dafür verwendet werden um mithilfe eines Abstandsensors den Abstand anschaulich darzustellen oder um die Uhrzeit anzeigen zu lassen.

Schaltplan:

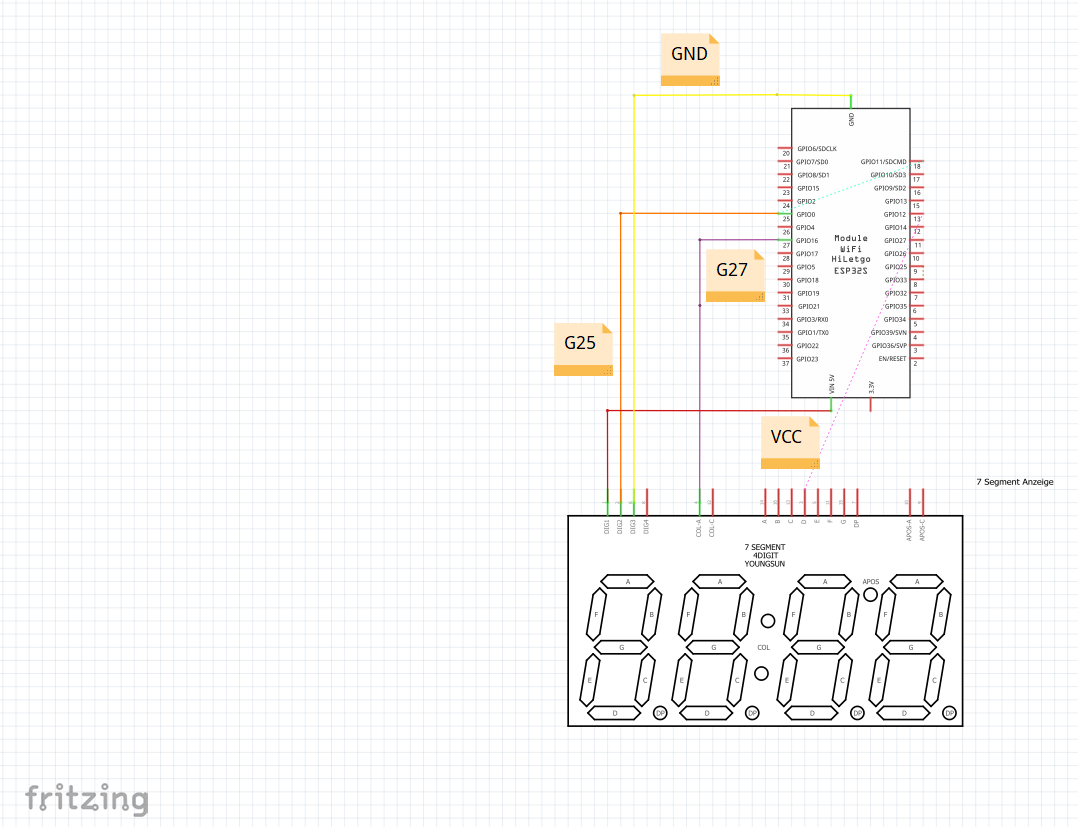

Abbildung: Fritzing Schaltplan

Programmcode:

#include <TM1637Display.h>

//Daten- und Taktpin des Displays festlegen und Initialisierung des Displays
#define CLK 27
#define DIO 25
TM1637Display display(CLK, DIO);

void setup()
{
  //Helligkeit des Displays einstellen
  display.setBrightness(0x0f);
}

void loop()
{
  // Die Zahl 1 - 9 wird nacheinander in 500ms Takt dargestellt
  display.showNumberDec(0);
  delay(500);
  display.showNumberDec(1);
  delay(500);
  display.showNumberDec(2);
  delay(500);
  display.showNumberDec(3);
  delay(500);
  display.showNumberDec(4);
  delay(500);
  display.showNumberDec(5);
  delay(500);
  display.showNumberDec(6);
  delay(500);
  display.showNumberDec(7);
  delay(500);
  display.showNumberDec(8);
  delay(500);
  display.showNumberDec(9);
  delay(500);
