Nachdem das Programm soweit ergänzt wurde, fehlt nun die Steuerung über das zuvor erstellte Touchpaneldesign. Hierzu wird zunächst unter HMI_1 und dann unter Bilder das Bild_1 mit einem Doppelklick geöffnet. Anschließend kann dem ersten Button (Handbetrieb) die Funktion zugeordnet werden. Hierfür wird einmal auf den Button Handbetrieb geklickt, dadurch öffnet sich unter Eigenschaften die Eigenschaften passend zu diesem Button.

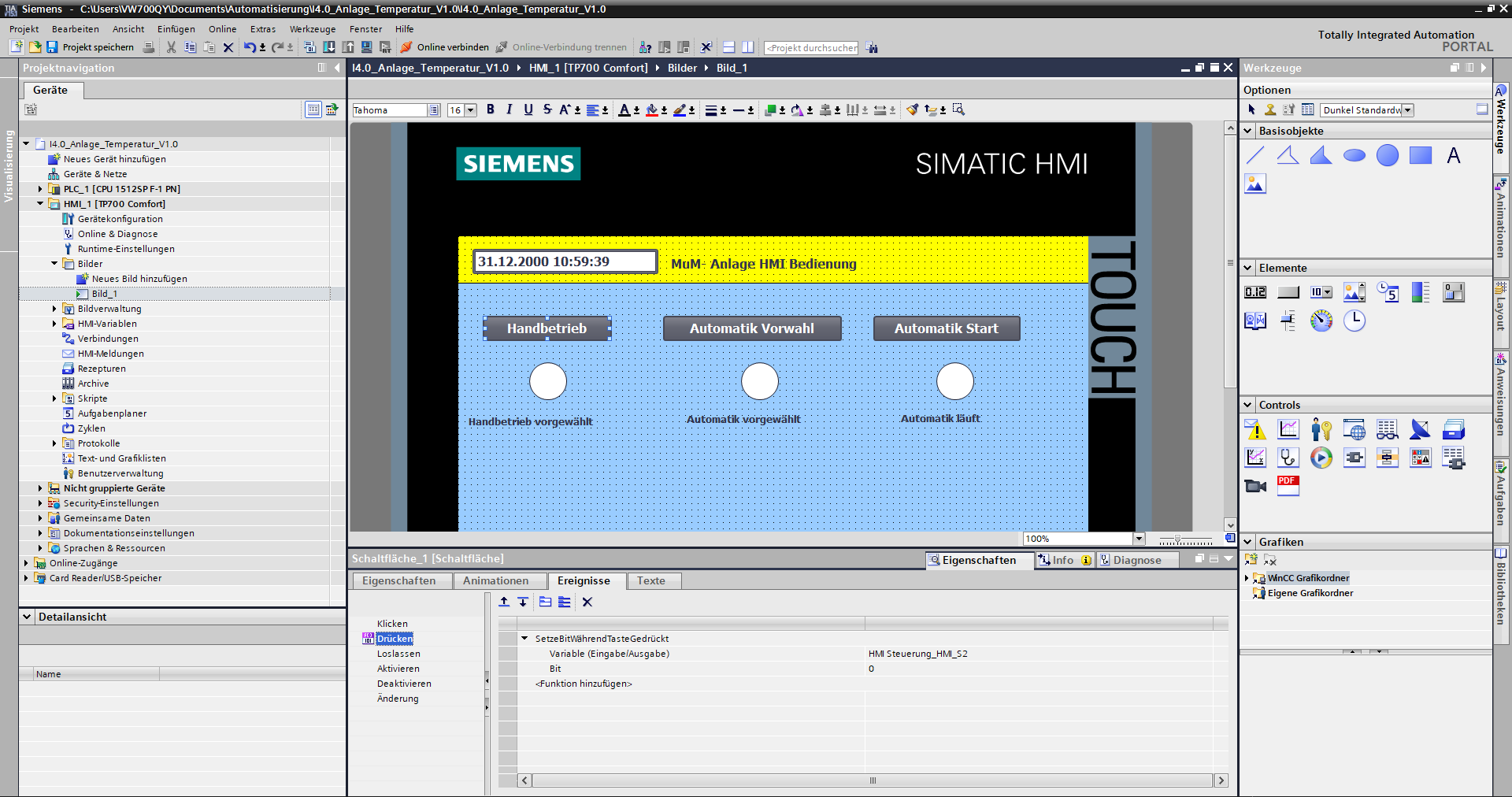

Um nun die Funktion dieses Buttons herzustellen, wird auf den Reiter Ereignisse geklickt. Unter dem Punkt "Drücken" wird eine Funktion hinzugefügt, welche SetzteBit beim Drücken heißt bei. Als Variable wird in diesem Fall HMI Steuerung_HMI_S2 ausgewählt. RücksetzeBit beim Loslassen setzt die Variable wieder zurück.

Dies wird analog dazu für die anderen beiden Buttons mit den zugehörigen Variablen durchgeführt.

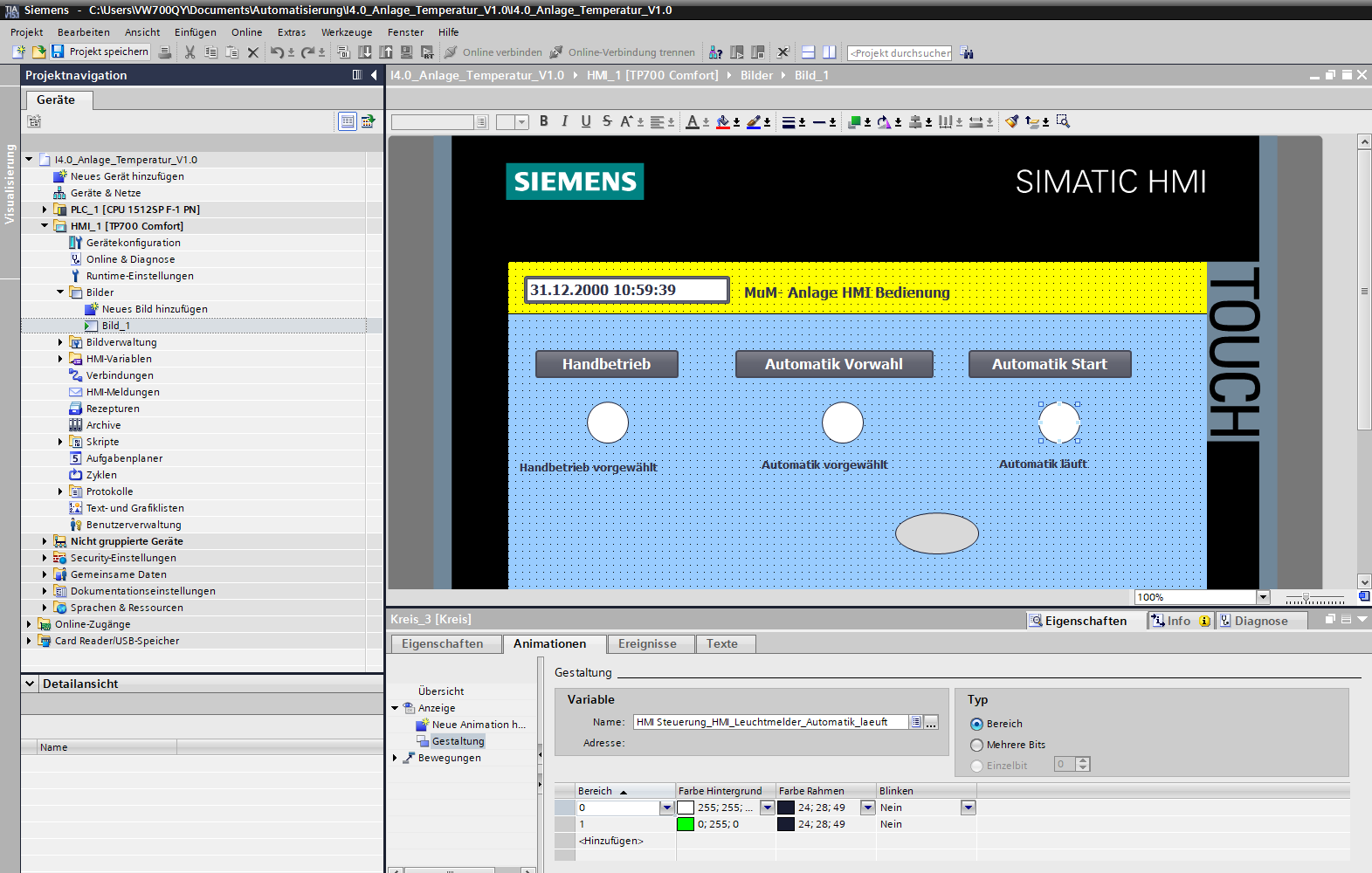

Nun werden die Leuchtmelder noch zum Leuchten gebracht, wenn die jeweilige Variable im TIA Portal Programm gesetzt wird. Hierzu wird einmal auf den entsprechenden Leuchtmelder (hier exemplarisch für Handbetrieb vorgewählt) geklickt. Anschließend wird der Reiter Animationen ausgewählt, dort kann unter Anzeige neben dem Schriftzug Gestaltung das blaue Quadrat mit dem gelben Stern ausgewählt werden, dadurch wird eine neue Gestaltung erstellt. Nun muss dem Leuchtmelder noch die passende Variable zugeordnet werden. Hierfür wird einfach der Name der Variable die z.B. für den Leuchtmelder des Handbetriebes zuständig ist ausgewählt. Nachfolgend wird nun der Typ ausgewählt, da hierbei der Leuchtmelder zwei Farben anzeigen soll wird der Typ Bereich ausgewählt. Nun kann unter Bereich auf hinzufügen geklickt werden. Dort wird als erstes "0" angegeben, dies bedeutet dann, dass die Variable nicht gesetzt ist, demensprechend soll der Leuchtmelder weiß leuchten. Durch das Hinzufügen eines weiteren Bereichs, hier "1" kann eine Farbe festgelegt werden, die erscheint, wenn die Variable gesetzt ist. In unserem Fall soll die Farbe Grün sein. Dies wird wieder analog für alle Drei Button durchgeführt mit P2, P3 und der neuen Variablen "HMI Steuerung_HMI_Leuchtmelder_Automatik_laeuft".
