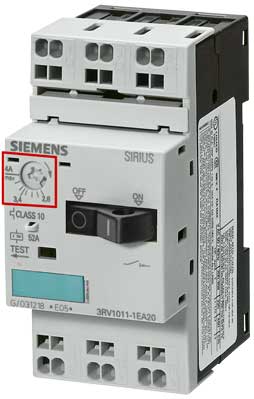

Motorschutzschalter mit markiertem EinstellradDer Auslösestrom des Motorschutzschalters wird eingestellt auf den Bemessungsstrom des Motors, der auf dem Leistungsschild des Motors zu finden ist. Die Einstellung wird am Verstellrad (rot umrahmt) vorgenommen. Die Kurzschlussauslösung ist vom Werk her automatisch auf das 10- bis 20-Fache des eingestellten Auslösestroms dimensioniert. Die korrekte Einstellung eines Motorschutzschalters kann hier hier geübt werden.


Auslösestrom = Motorbemessungsstrom
