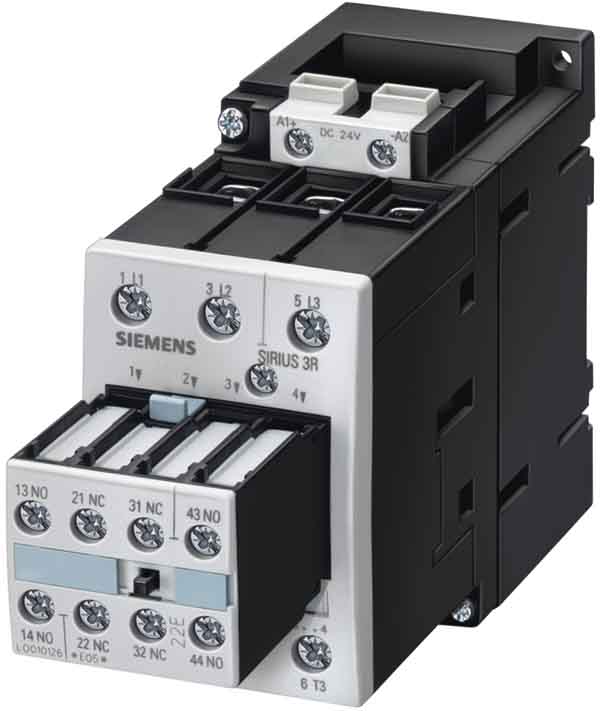

LeistungsschützEin Schütz ist ein elektromechanisch betätigter Schalter. Fließt ein Steuerstrom durch die Magnetspule, zieht das entstehende Magnetfeld die Kontakte in die aktive Schaltstellung. Fließt kein Strom, stellt eine Rückstellfeder den Ausgangszustand wieder her. Schütze sind in ihrer Funktion identisch mit einem Relais, besitzen jedoch höhere Schaltleistungen.

Schütze werden unterschieden in Leistungsschütze und Hilfsschütze. Diese Unterscheidung bezieht sich ebenfalls auf den maximal schaltbaren Strom. Während ein Leistungsschütz Lasten im Bereich von etwa 500W bis zu einigen hundert kW schalten kann, dienen Hilfsschütze der Realisierung logischer Verknüpfungen. Da der Steuerstromkreis und die zu schaltenden Ströme gegeneinander isoliert sind, ist es ohne weiteres möglich zum Beispiel mit einem 24V DC Steuerstromkreis einen 400V AC Hauptstromkreis zu schalten.
Die Schütztechnik wurde entwickelt um Verbraucher mit großer Leistungsaufnahme mit einem handbetätigten Schalter geringer Schaltleistung steuern zu können.

Schütze sind in diversen Bauformen, Gebrauchskategorien und mit den verschiedensten Funktionsumfängen lieferbar, hierauf wird in den folgenden Kapiteln noch weiter eingegangen.

Schütze schalten elektromagnetisch betätigt hohe Ströme.
