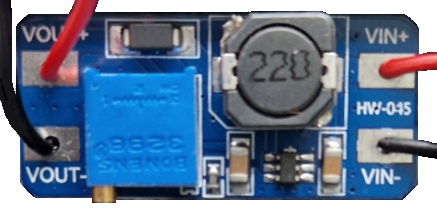

An das Step-Up-Modul müssen Leitungen an VOUT+, VOUT-, VIN+ und VIN- angelötet werden. Das Step-Up-Modul sorgt dafür, dass aus der schwankenden Akkuspannung eine konstante 5 V Spannung erzeugt wird und der ESP32 somit betrieben werden kann. Das Step-Up-Modul muss mit der Schraube am Potentiometer, so eingestellt werden das am Ausgang eine Spannung von 5 V anliegt.

  • Dreht man die Schraube nach rechts wird die Ausgangsspannung verkleinert.
  • Dreht man die Schraube nach links wird die Ausgangsspannung vergrößert.

Wenn das Step-Up-Modul nicht korrekt eingestellt ist kann es dazu führen das der ESP32 beschädigt wird, da der Step-Up-Converter eine maximale Spannung von 28 Volt ausgeben kann.

Step-Up-Modul

Ein Step-Up-Converter kann eine kleinere Eingangsspannung in eine größerer Spannung transformieren. Die Ausgangsspannung wird konstant gehalten.
