Prinzipiell gibt es zwei Möglichkeiten der Verschaltung von Solarzellen, entweder eine Reihenschaltung oder eine Parallelschaltung der einzelnen Module. Bei der Reihenschaltung wird von allen Modulen der gleiche Strom durchflossen und die erzeugte Spannung der Module bildet sich aus der Summe der einzelnen Modulspannungen. Bei der Parallelschaltung hingegen summieren sich die Teilströme auf und an allen Modulen liegt die gleiche Spannung an.

Außerdem sollte man wissen, dass bei einem Ausfall des Reihenschaltungsmoduls die gesamte Reihe keinen Strom mehr liefern kann.

Was sind Strings?

Als Strings bezeichnet man mehrere in Reihe geschaltete Solarzellen.

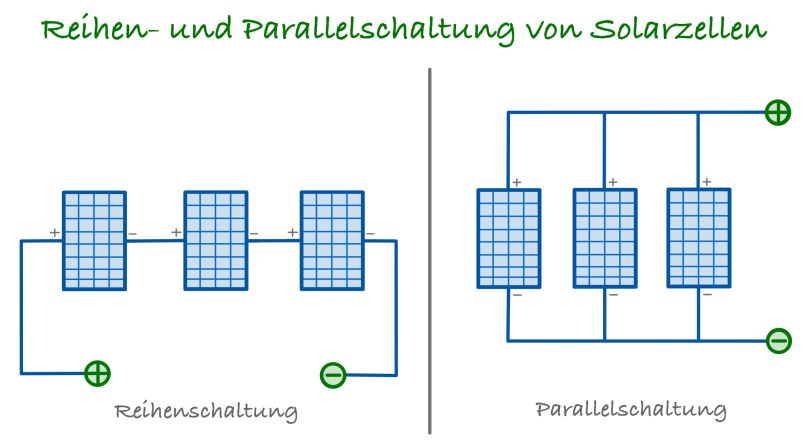

Unterscheidung von Reihen- und Parallelschaltung an Solarzellen erklärt

Dem entgegenwirken kann man über eine Mischung aus Reihen- und Parallelschaltung. Dabei verschaltet man beispielweise 2 Module in Reihe mit 2 weiteren Modulen parallel dazu. Dabei kann man die benötigte Spannung über die Reihenschaltung erreichen und über die Parallelschaltung von Strings (in Reihe geschaltete Module) die benötigte Stromstärke.

Zuletzt sollte man auch beachten, dass bei der  Reihenschaltung der Strom am schwächsten Modul ausgerichtet wird. Das kommt daher, dass ein Solarmodul im Schatten weniger Strom liefert und bei einer Reihenschaltung alle Module vom gleichen Strom durchflossen werden. Somit liefern alle nur den geringen Strom der beschatteten Solarzelle. Bei der Parallelschaltung hingegen bleibt die Spannung bei unterschiedlicher Lichteinstrahlung über weite Bereiche gleich.

Dementsprechend kann es dazu kommen, dass Solarmodule auf der Südseite weitaus mehr liefern als Solarmodule auf der Nordseite des gleichen Hauses. In diesem Fall wäre eine Trennung der Stromkreise sinnvoll, damit der schwache String nicht den leistungsstarken runterzieht. Somit ließen sich beide über unterschiedliche Wechselrichter anschließen, damit immer die maximal verfügbare Leistung auch abrufbar ist. Allgemein sollte man wissen, dass Solarzellen, die nach Süden ausgerichtet sind, die meiste Sonne einfangen sollten.

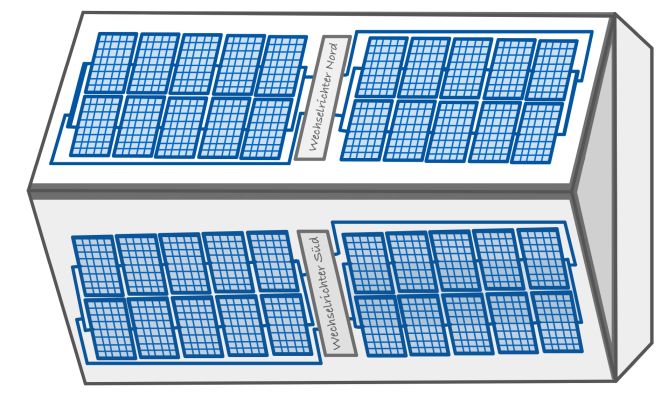

Beispielhafte Aufteilung der Dachfläche über 2 Wechselrichter

Weitere Informationen zu Wechselrichtern gibt es unter: https://www.solaranlage-ratgeber.de/photovoltaik/photovoltaik-technik/wechselrichter


Zuletzt geändert: Mittwoch, 20. Juli 2022, 09:51
