2.3 Aktuelle Heizsituation

Die folgenden Grafiken zeigen euch die Heizungssituation in unserer Berufsschule ohne smarte Temperatursteuerung.

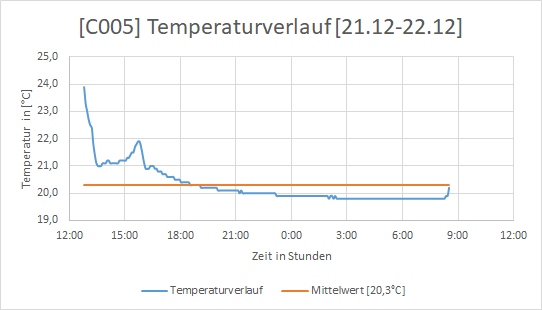

Bild 1: Erste Temperaturaufnahme Raum C005

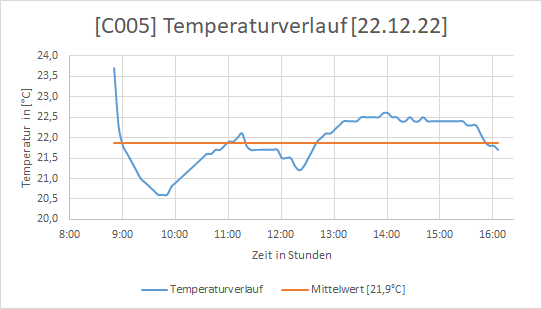

Bild 2: Zweite Temperaturaufnahme Raum C005

Wie in Abbildung 6 zu sehen ist, lag die Temperatur über einen ganzen Tag verteilt nicht unter 20,5°. In der Nacht lag sie um die 20,3°, was so nicht sein sollte.

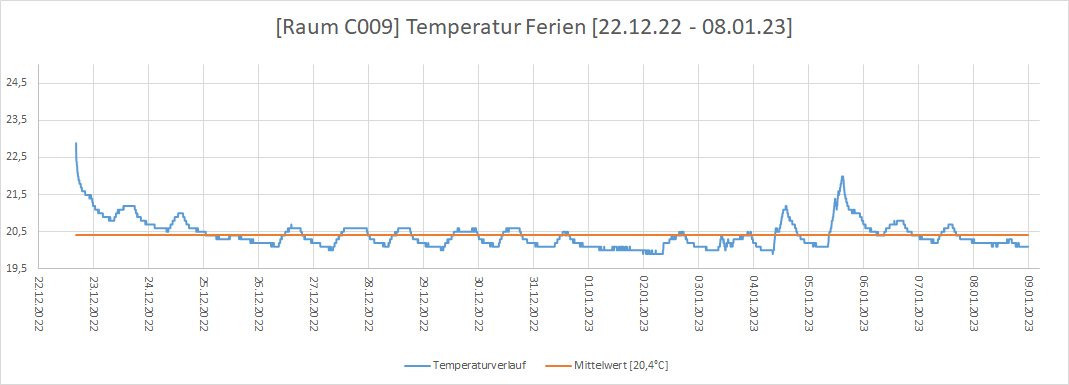

Bild 3: Temperaturaufnahme Raum C009 Ferien

Die Abbildung 7 stellt die Temperatur im Raum C009 über die Weihnachtsferien dar. Es ist gut zu erkennen, dass, obwohl die Schule nicht besucht wurde, die niedrigste Temperatur nicht unter 19,5° lag.

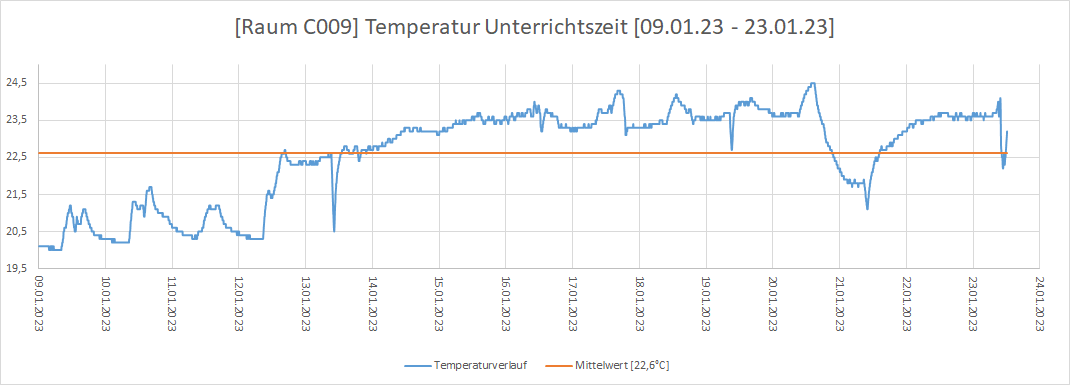

Bild 4: Temperaturaufnahme Raum C009 Unterricht

In Abbildung 8 ist eine erneute Temperaturmessung desselben Raumes zu sehen. Dieses Mal wurde dieTemperatur außerhalb der Ferien aufgezeichnet, daher zeigt diese Aufnahme ein Bild der Temperatur während der normalen Nutzung. In dem Raum lag die Temperatur zu Beginn noch zwischen 20° und 21.5°. Ab da an stieg die Temperatur auf ca. 23° an und fiel auch nicht in der Nacht ab.

Bild 5: Temperaturaufnahme Raum C009 ohne HmIP

Bild 6: Temperaturaufnahme Raum C009 mit HmIP

Diese Aufnahmen spiegeln einen Großteil der Räume wieder, in denen die Temperaturen so oder ähnlich aussehen. Wenn man alleine nur die Temperaturen in der Nacht und in den Ferien, in denen die Schule nicht genutzt wird deutlich senken würde, könnte man schon viel Geld, Energie und Ressourcen sparen. Mit den Mitteln zur Automatisierung könnte man darüber hinaus auch noch die Temperatur selbstständig regeln lassen, einfacher in jedem Raum einstellen und automatisieren. Die Schule hat jährlich enorme Energiekosten, wieviel Prozent man nun einsparen kann muss sich erst noch im Projekt zeigen, wir gehen allerdings, aufgrund der aktuell hohen Ineffizienz, von einem hohen Einsparpotential in Richtung der Angabe von 30% seitens Homematic aus.
