Mit der Operation "Flipflop rücksetzen setzen" können Sie das Bit eines angegebenen Operanden abhängig vom Signalzustand an den Eingängen R und S rücksetzen oder setzen. Wenn der Signalzustand am Eingang R "1" und am Eingang S "0" ist, wird der angegebene Operand auf "0" zurückgesetzt. Wenn der Signalzustand am Eingang R "0" und am Eingang S "1" ist, wird der angegebene Operand auf "1" gesetzt.

Der Eingang S dominiert den Eingang R. Bei einem Signalzustand "1" an beiden Eingängen R und S wird der Signalzustand des angegebenen Operanden auf "1" gesetzt. Bei einem Signalzustand "0" an beiden Eingängen R und S wird die Operation nicht ausgeführt. Der Signalzustand des Operanden bleibt in diesem Fall unverändert. Der aktuelle Signalzustand des Operanden wird auf den Ausgang Q übertragen und kann an diesem abgefragt werden.

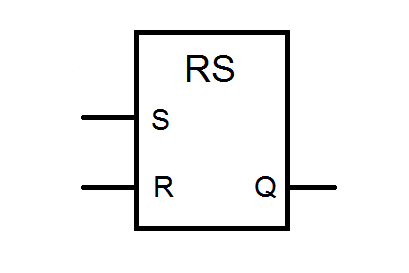

Symbolik des RS-Flipflops

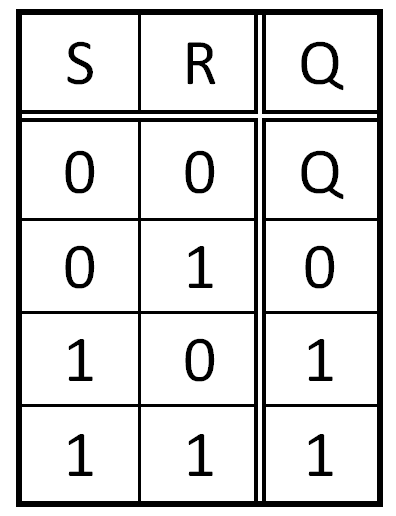

Wahrheitstabelle
