Hier wird der Zusammenhang zwischen Strom I und Spannung U bei einem festen Verbraucherwiderstand R dargestellt.

Der Strom I ist proportional zur angelegten Spannung U. Die Formel dazu lautet:

$$ I= \frac{U}{R} $$



Ohmsches Gesetz

Im unten dargestellten Beispiel ist eine Glühlampe an einer Spannungsquelle angeschlossen.

Wird die Spannung erhöht, steigt auch der Strom. Nur bei der Bemessungsspannung von 24 V hat die Glühlampe die angegebene Leistung von 40 W. Berechne daraus den Widerstand und prüfe anhand von der Animation, ob Deine Berechnung passt.

Definition Strom

Allgemein ist die elektrische Stromstärke ein Maß dafür, wie viele elektrische Ladungsträger sich durch den Querschnitt eines elektrischen Leiters pro Sekunde bewegen.


Definition Spannung

Die elektrische Spannung ist die Potentialdifferenz zwischen zwei Punkten in einem elektrischen Feld. Sie ist die treibende Kraft für die Ladungsträger.


Bei den folgenden Animation handelt es sich um die vereinfachte Darstellung eines Elektrischen Stromkreises. Der gelbe Leiter stellt den Widerstand da. Für den Fall, dass die Spannung verdoppelt wird, gibt es zwei Möglichkeiten. Erstens bewegen sich die elektrischen Ladungsträger mit doppelter Geschwindigkeit oder es gibt pro Sekunde doppelt so viele Ladungsträger in dem Leiterquerschnitt.

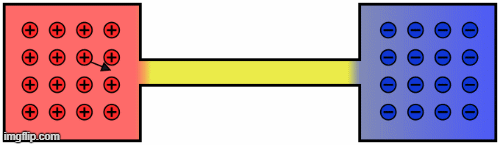

Animation des Stromkreises eines Akkus/einer Batterie

Abbildung 1 Animation des Stromkreises eines Akkus/einer Batterie

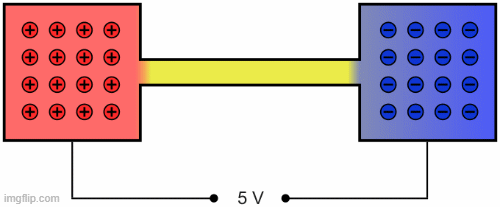

Animation des Stromkreises einer Spannungsquelle.

Abbildung 2 Animation des Stromkreises einer Spannungsquelle


Youtube-Link zum Ohmschen Gesetz:
