Touchpanel [HMI] im TIA Projekt hinzufügen
In diesem Schritt fügen Sie ein neues Touchpanel im TIA Projekt hinzu.
Um ein neues Gerät/HMI hinzuzufügen wählen sie auf der rechten Seite in
der Projektnavigation den Reiter “neues Gerät hinzufügen“. Jetzt öffnet sich
ein “neues Gerät hinzufügen“ Fenster. Auf der linken Fensterseite können sie
Nach HMI-Geräten filtern. Jetzt wählen sie Simatic Unified Comfort Panal >
7“Display > MTP700 Unified Comfort und anschließend das Panel mit der Siemens
Nummer: 6AV2 128-3GB06-0AX1 aus und klicken auf ok.

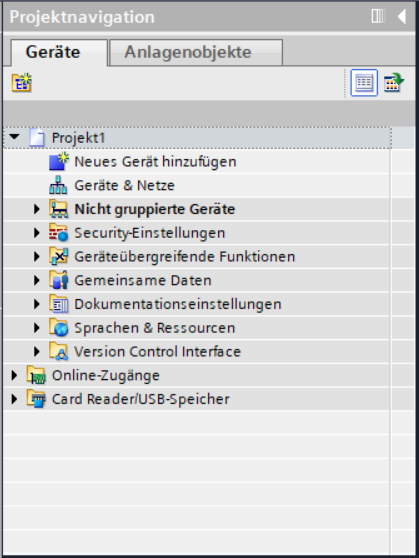

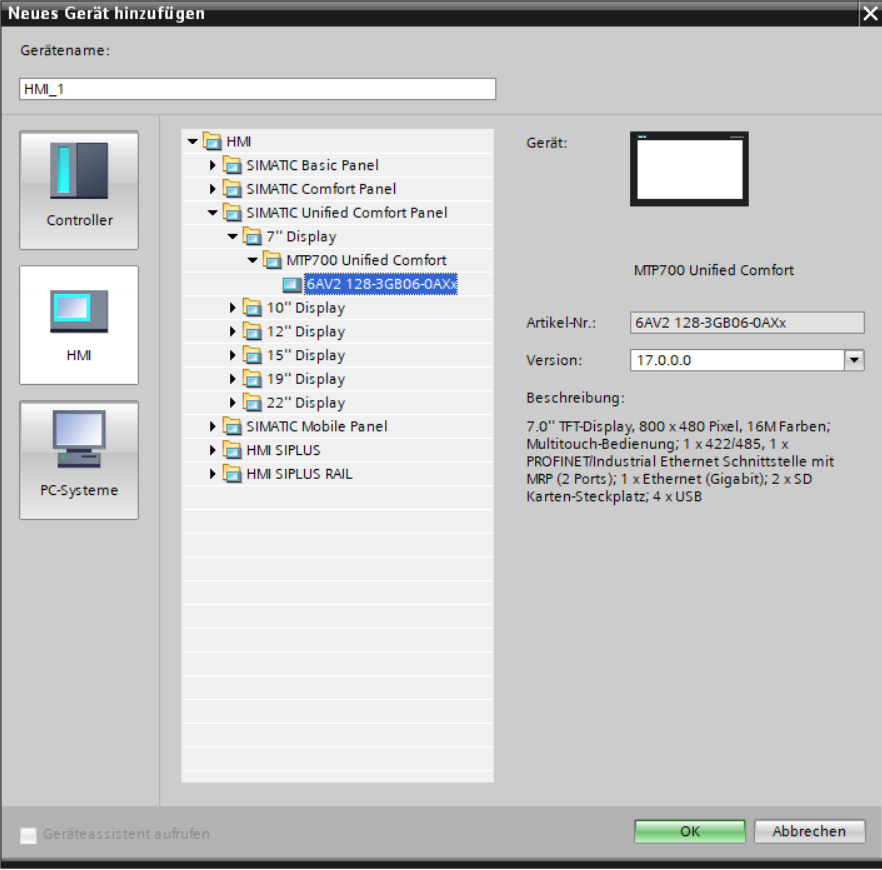

TIA-Portal Projektnavigation Fenster "Neues Gerät Hinzufügen"
Nun sollte im Projektnavigator das neu integrierte Touchpanel unter dem
Namen HMI_1 [MTP700 Unified Comfort] erscheinen und kann im Nächten Schritt
konfiguriert werden.
——————————————————————————————————————
Sollten keine Unified Comfort Geräte in der Liste auftauchen
stellen sie sicher, dass Sie mit der richtigen TIA-Portal Version arbeiten.
Bei Verwendung von anderen HMI Geräten kann es vorkommen, das
Sie erst im TIA-Portal eingebunden werden müssen um sichtbar zu werden. Für
diese Integration benötigen Sie eine entsprechende GSD-Datei die vom Hersteller
des Gerätes ausgegeben wird.
