Hardwarekonfiguration

Damit das Touchpanel mit der Steuerung kommunizieren kann müssen sie in
diesem Schritt eine Hardwarekonfiguration vornehmen.

Hierzu vergeben Sie als ersten eine IP-Adresse an das Gerät. Wählen Sie
im Projektnavigator das HMI_1 aus und klicken Sie auf Gerätekonfiguration.

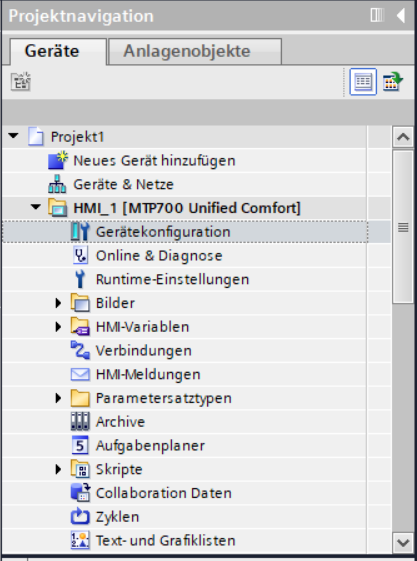

 TIA-Portal Projektnavigation

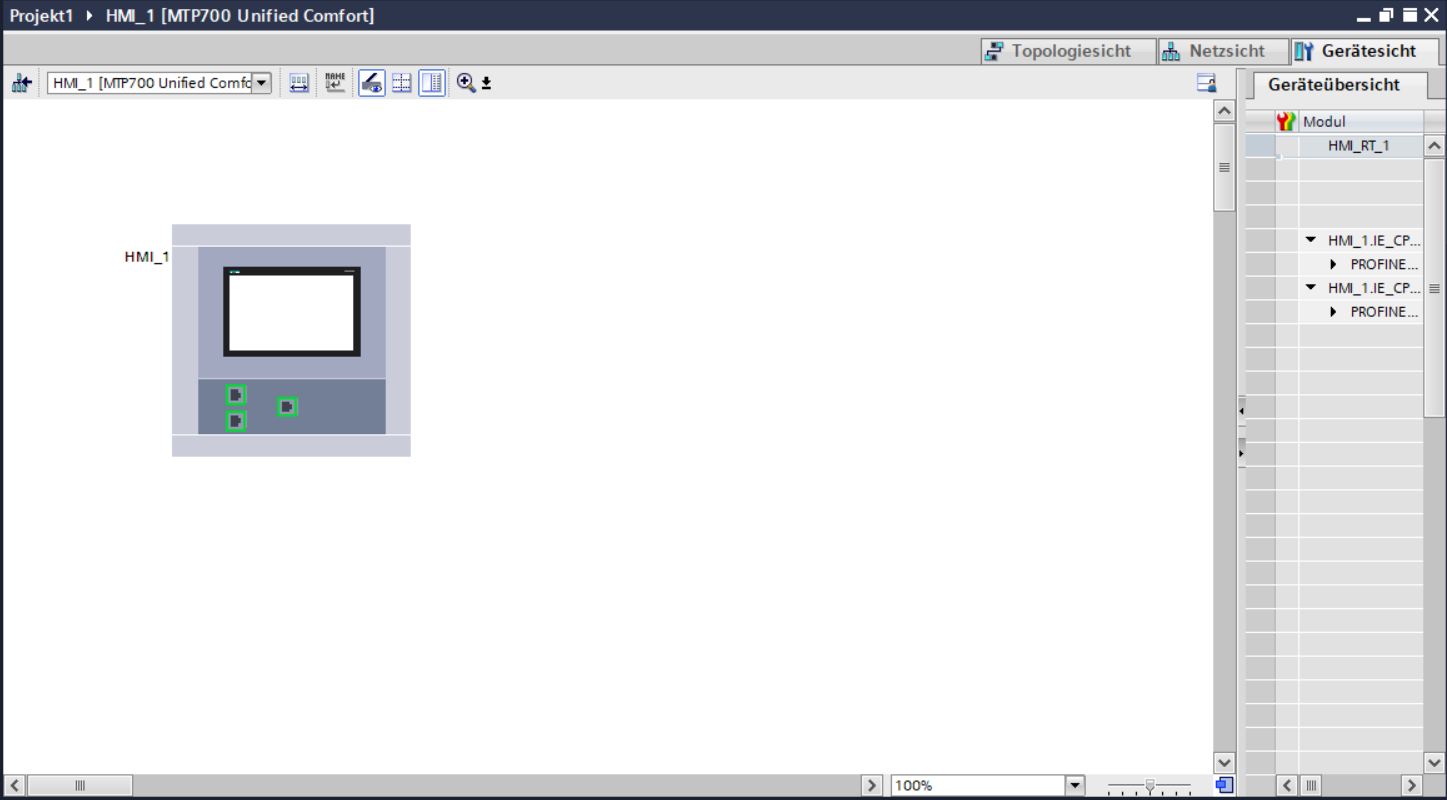

Durch das Klicken auf die 2 Grünen Profinet-Ports öffnet sich im unteren
Bereich das Konfigurationsfenster. Wählen Sie Profinet Interface[X1] aus und
klicken Sie auf Ethernet Adressen.



 Geräteansicht der Hardware im TIA-Portal

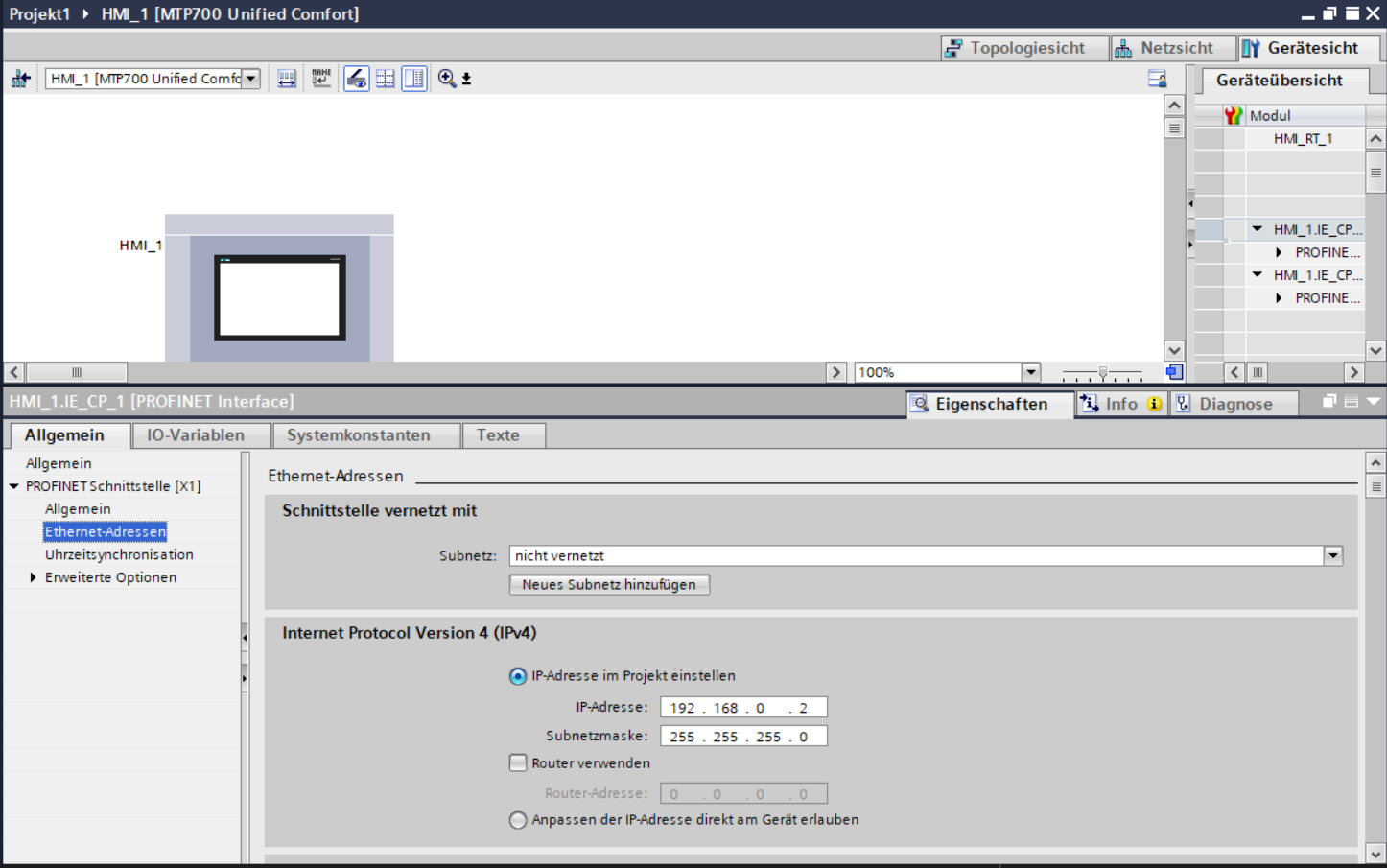

Hier stellen Sie im Bereich IP Protokoll die
 IP-Adresse: 192.168.0.2
Subnetzmaske:255.255.255.0 ein.
Damit ist die Hardwarekonfiguration abgeschlossen.

Damit es dem HMI nun möglich ist Werte von der CPU zu lesen und zu schreiben muss eine HMI-Verbindung hergestellt werden.

Um dies zu realisieren müssen Sie in der Geräte und Netze Sicht auf die Schaltfläche "Verbindungen" gehen. Jetzt werden alle Geräte zwischen denen eine HMI-Verbindung möglich ist  Blau hinterlegt. Sie können nun die Geräte per Drag & Drop miteinander verknüpfen. Anschließend wird ihnen eine gestrichelte HMI-Verbindung zwischen den Geräte angezeigt, was bedeutet das diese nun miteinander kommunizieren können,

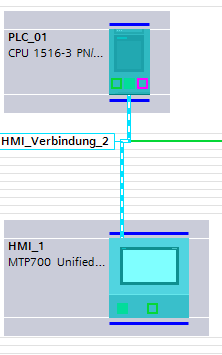

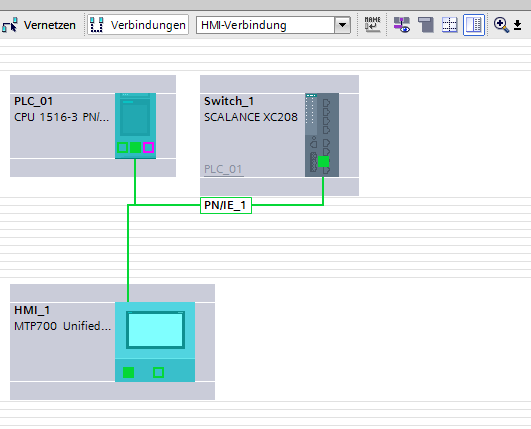

                      Blau Hinterlegte Geräte für HMI-Verbindung                     Verbundene Geräte in TIA17
