Änderungen im Programm

Jetzt sollen die SPS Netzwerke so verändert werden, das die von Ihnen integrierten Schaltflächen auch eine Funktion im Programm bewirkt.

Hierzu gehen Sie in das entsprechende Netzwerk und fügen eine ODER-Verknüpfung an dem Punkt ein an dem Ihr Physischer Taster eine Funktion bewirkt. An diese oder Verknüpfung setzten Sie nun die zum Taster gehörige von Ihnen erstellte Variable des Datenbausteins.

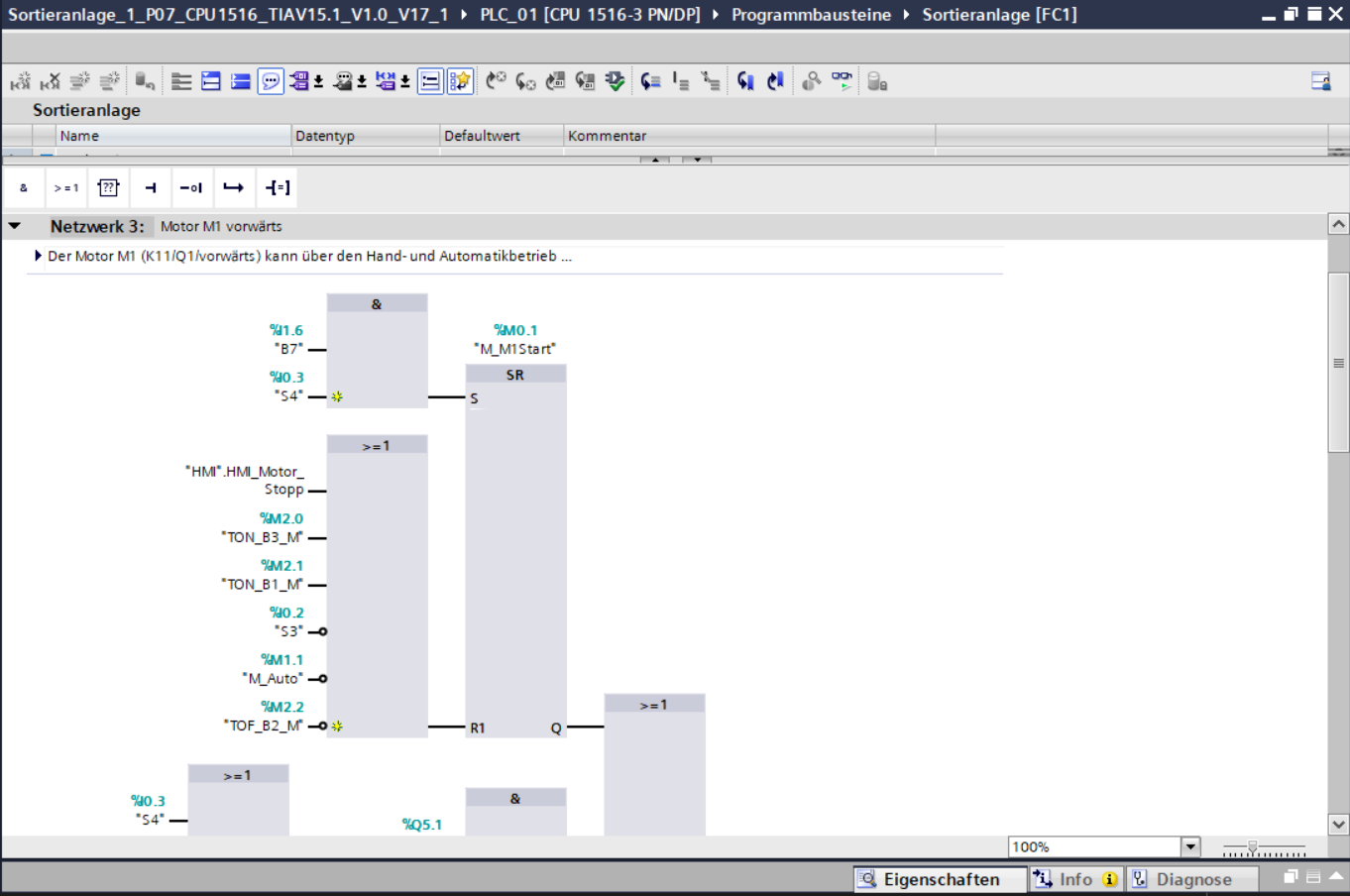

Programmbaustein FC 1 IM Projekt der Sortieranlage

——————————————————————————————————————

Aufgabenbereich:

Verändern Sie Ihr Programm so, dass die Schaltflächen eine Funktion im SPS-Programm bewirken.
