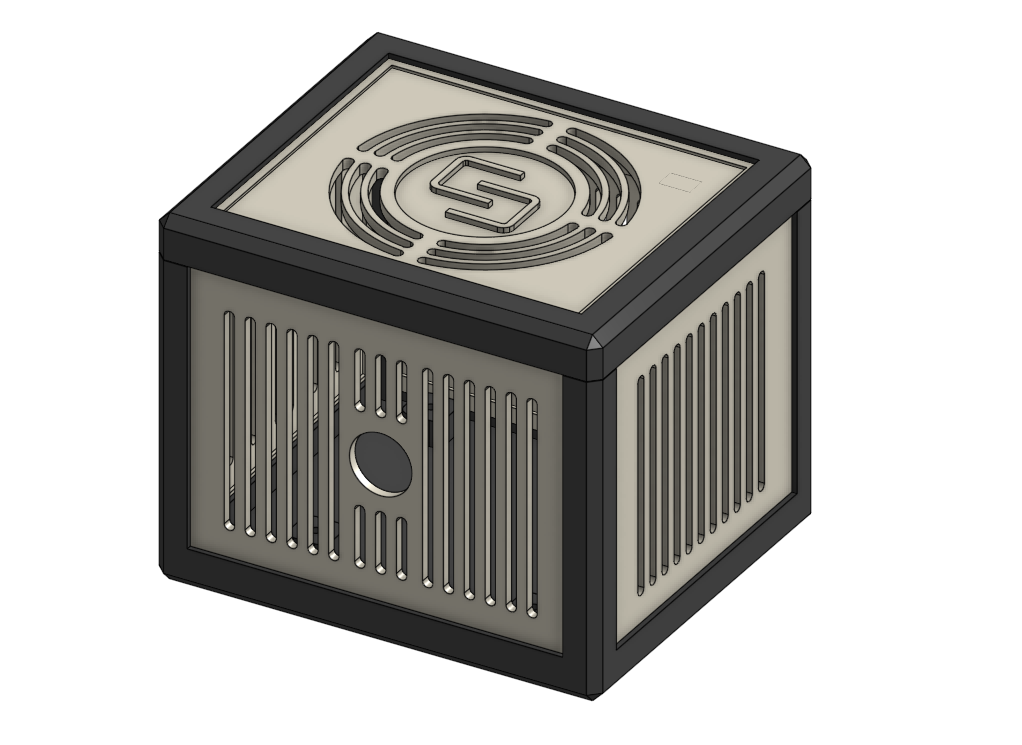

Abbildung: 3D Modell des Climate Cubes
Quelle: Screenshot aus Onshape

Das Gehäuse für den Climate Cube besteht aus 7 einzelnen Teilen, die seperat gedruckt werden und dann zusammengesteckt werden. Je nach Genauigkeit des Druckers kann es nötig sein Teile mittels Heißkleber einzukleben, wenn diese nicht halten.

Druckereinstellungen

Für den Druck der Teile empfelen wir folgende Einstellungen:

  • Fülldichte: 15%
  • Füllmuster: Gitter
  • Stützstrukturen: Nein

Für die Wände und das Dach haben wir transparentes PLA als Fillament benutzt, damit das Licht der LED von Außen zu sehen ist. Den Außenrahmen haben wir in schwarzem PLA gedruckt, die Farbe spielt hierbei aber keine Rolle und kann frei gewählt werden.


Dateien

Folgende Dateien müssen für das Gehäuse gedruckt und dann zusammengesteckt werden:

1x Bodenplatte mit Seitenstreben

1x Gestell Oben Außen

1x Wand Vorne

2x Seitenwand

1x Rückwand

1x Dach
