Wurden das richtige Siemensimage heruntergeladen und eine Software zum imagen installiert, kann das Siemensimage auf das IOT2050 geladen werden. Das Image wird auf eine SD-Karte geladen, welche anschließend in das IOT2050 gesteckt wird. Diese SD-Karte fungiert als Speicher des IOT2050, da es keinen eigenen internen Speicher besitzt. Es muss dementsprechend eine SD-Karte in den PC (evt. mittels eines Adapters) gesteckt werden.

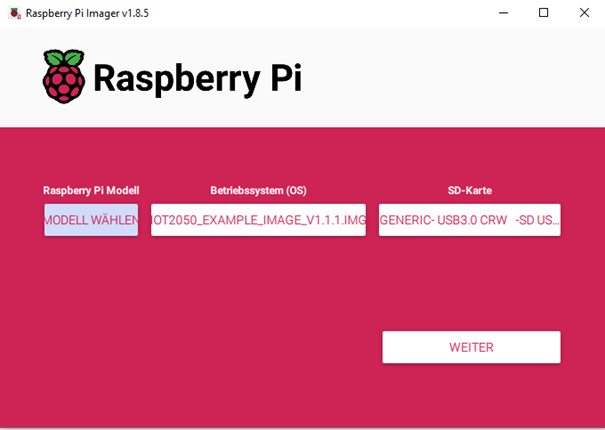

 Der Raspberry Pi Imager muss nun geöffnet werden.Einstellung des Raspberry Pi Imagers

Quelle: BBS2 Wolfsburg

Folgende Einstellungen müssen nun ausgewählt werden:

  • Raspberry Pi Modell: "Modell WÄHLEN" (hier muss nichts ausgewählt werden)
  • Betriebssystem (OS): im Dropdownmenu muss unter "use custom" das zuvor heruntergeladene Siemensimage ausgewählt werden. Hier: "IOT2050_EXAMPLE_IMAGE_V1.1.1.IMG"
  • Speicherort: es muss die SD-Karte als Speicherort ausgewählt werden auf die das Image gespielt werden soll

Danach kann das Image auf die SD-Karte geladen werden. Die SD-Karte kann nun in den entsprechenden Slot im IOT2050 gesteckt werden. Dieser sollte dabei ausgeschaltet, also von der Spannungsversorgung getrennt sein. Erst nach dem einstecken der SD-Karte sollte das IOT wieder an eingeschaltet werden.
