Hybridwechselrichter

Woher sind die Informationen?

• Auftaktgespräche mit dem Auftraggeber
• Ansprechpartner beim Hochbau der Stadt Wolfsburg
• Ansprechpartner der PV-Installationsfirma
• Hausmeister des Schulgebäudes
• Mitarbeiter des Netzbetreibers (LSW)
• Lehrer der BBSII Wolfsburg
• Metallwerkstatt der BBSII Wolfsburg
• Internetrecherche

Welche wichtigsten Informationen haben wir bekommen?

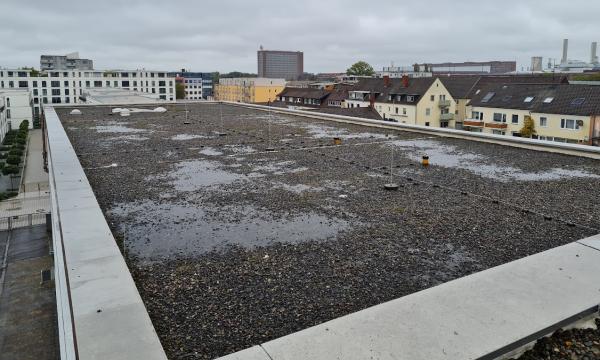

Eigenschaften der PV-Anlage auf dem C-Gebäude:

• die Eigenschaften der Solarplatten (Leerlaufspannung 44V, Peak-Leistung 440Wp)
• 2 Strings á 12 Platten und 2 Strings á 11 Platten
• jeweils ein String mit Ost- und ein String mit Westausrichtung
• Durchführung der DC-Leitungen zwischen Dämmung und Außenwand in den Raum C211
• Einbindung in die Blitzschutzanlage

Eigenschaften der Hybridwechselrichter:

• Betriebsart (Netzparallelbetrieb und kein Inselbetrieb)
• Speicherkapazität
• Eingangsspannungsbereich
• maximale Generator-Leistung
• 2 Maximum Power Point Tracker pro Wechselrichter

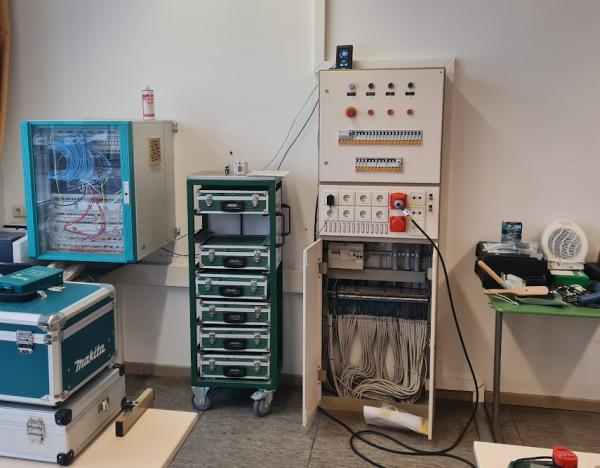

Räumliche Begebenheiten:

• Wandbeschaffenheit (Traglast, Brandkategorie)
• Platzierung und Anordung (Abwärme)
• Laborbedingungen (beschränkter Zutritt und Laborordnung)

• Schaltplan der UV211 und UV212 (Labortische und Datenschrank -> Verbraucher)
• Schaltplan der UV207 (Zuleitung zur UV211 und UV212 -> D02 50A Vorsicherung und NYM-J 5x10mm² Leitung)

Absprachen zur Arbeitsaufteilung:

• Arbeitsbereiche und -Zeiträume
• Werkzeugnutzung
• Unterstützung bei Montagearbeiten

Informationen zur Arbeitssicherheit:

• Laborordnung
• SOS-Checkliste der Berufsausbildung bei Volkswagen
• Unfall-Verhütungs-Vorschriften
• Checkliste der BBSII Wolfsburg als Versetzungsstelle
• etc.

Absprachen mit der Stadt Wolfsburg zum Installationsort und der Einspeisung, sowie die Einholung einer Checkliste zum Einreichen aller Dokumente beim Netzbetreiber.

Relevante Normen:

DIN VDE 0100 Errichtung von Niederspannungsanlagen

• 410 Schutz gegen den elektrischen Schlag
• 520 Auswahl und Errichtung elektrischer Betriebsmittel sowie Kabel und Leitungen
• 600 Prüfungen
• 712 Photovoltaik-Stromversorgungssysteme (besonderer Raum)
• 718 Öffentliche Einrichtungen und Arbeitsstätten (besonderer Raum)
• 723 Unterrichtsräume und Experimentiereinrichtungen (besonderer Raum)

DIN VDE 0105 Sicherer Betrieb von elektrischen Anlagen

• 1 Allgemeine Anforderungen
• 100 Wiederkehrende Prüfungen

DIN VDE 0298-4 Verlegearten und Strombelastbarkeit von Kabeln/Leitungen

DIN VDE 0800-174-1 Installation von Kommunikationsverkabelung
