Ein Schaltplan sollte folgende Punkte enthalten:
  • Ein Deckblatt
  • Ein Inhaltsverzeichnis
  • Montageplatte (Anordnung der Betriebsmittel und Kabelführung)
  • Technologieschema vom prinzipiellen Aufbau der Anlage (z.B. vereinfachtes Bandmodell und Bedienelemente)
  • Hauptstromkreis (bis zur SPS-Versorgung)
  • Steuerstromkreis (Ein- und Ausgänge der SPS)
  • Klemmenpläne
Mithilfe von Software wie z.B. EPLAN oder SEE Electrical können professionell solche Pläne teilweise automatisch generiert werden.

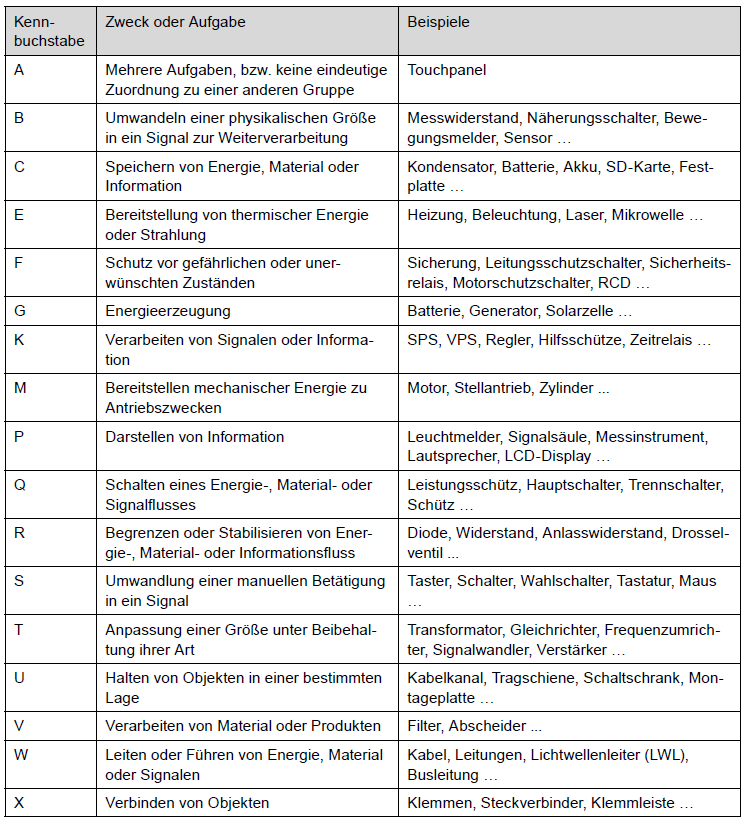

Beim Erstellen des Plans muss die Norm EN 81346 beachtet werden, die für die Betriebsmittelkennzeichnung (BMK) Vorschriften vorsieht.









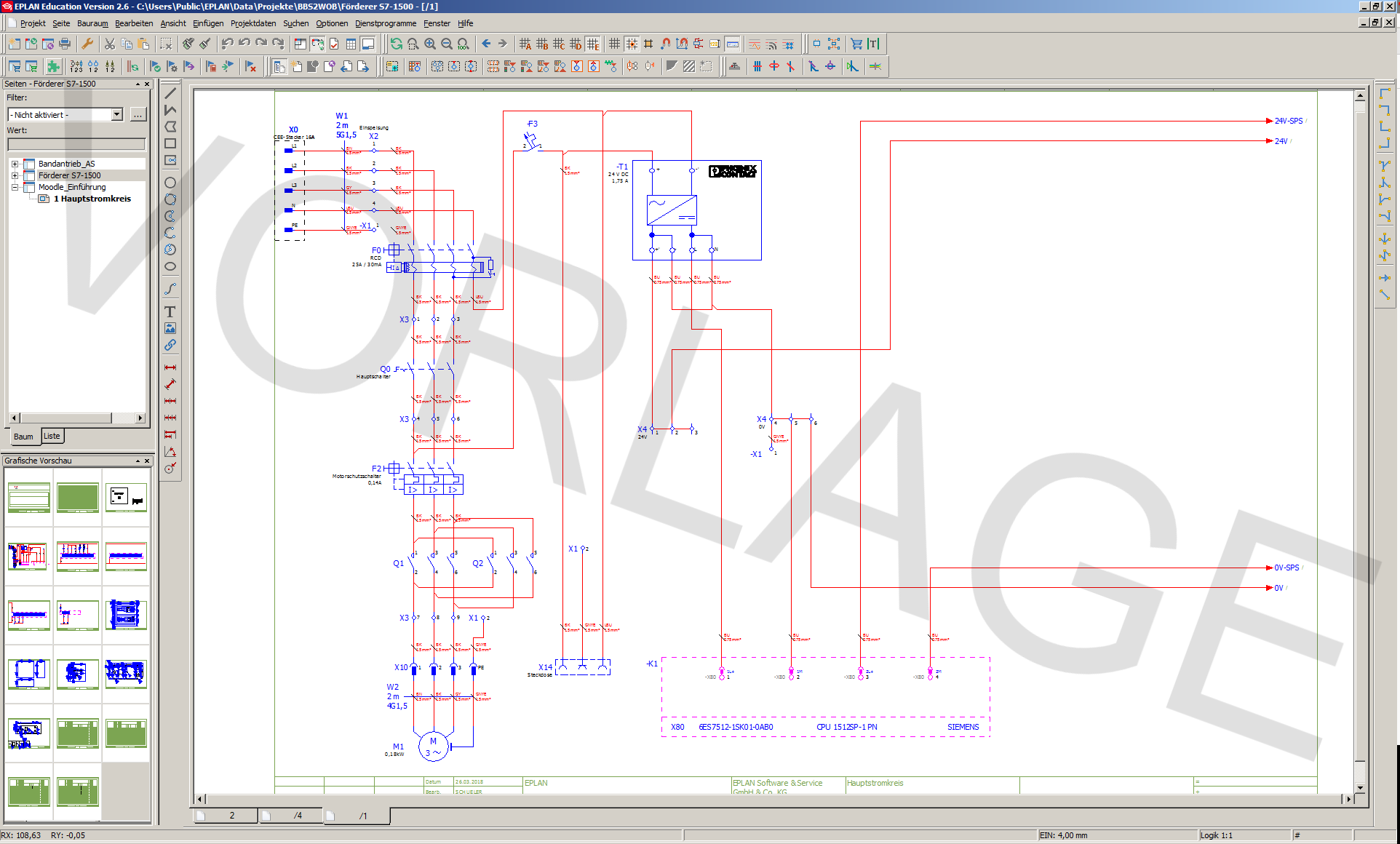

Der Hauptstromkreis könnte wie hier aussehen.


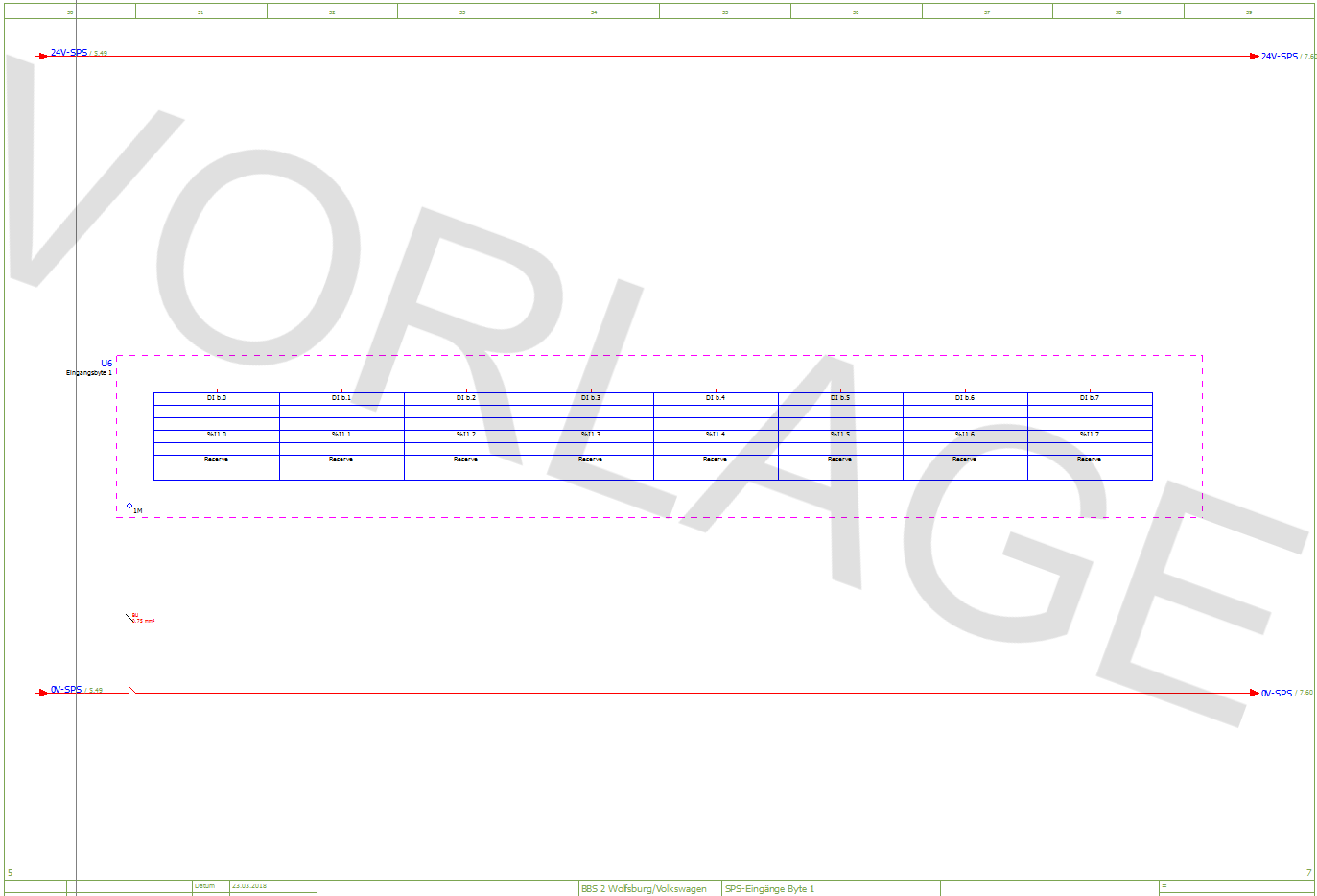

Die Ein- und Ausgabemodule kann man wie folgendes Bild darstellen.

Weitere Hilfe, wie man mit EPLAN ein Schaltplan entwerfen kann, geben Praxistraining für Einsteiger.
Erstellen Sie ein Schaltplan für die geforderten Funktionen.
