Ampelsignalgeber

Für die Ampel habe ich den Signalgeber einer Ampel auf der Plattform "thingeverse" heruntergeladen und diese anschließend ins Programm TinkerCAD eingefügt, um dierse auf meine gewünschte Größe anzupassen und weitere Änderungen durchzuführen.

Anpassungen und Änderungen in TinkerCAD:

  • Vergrößerung des Gehäuses zum Einsetzen der Lötplatine
  • Vergrößerung der Bohrung am Kopf des Gehäuses zur Vertiftung mit der Halterung

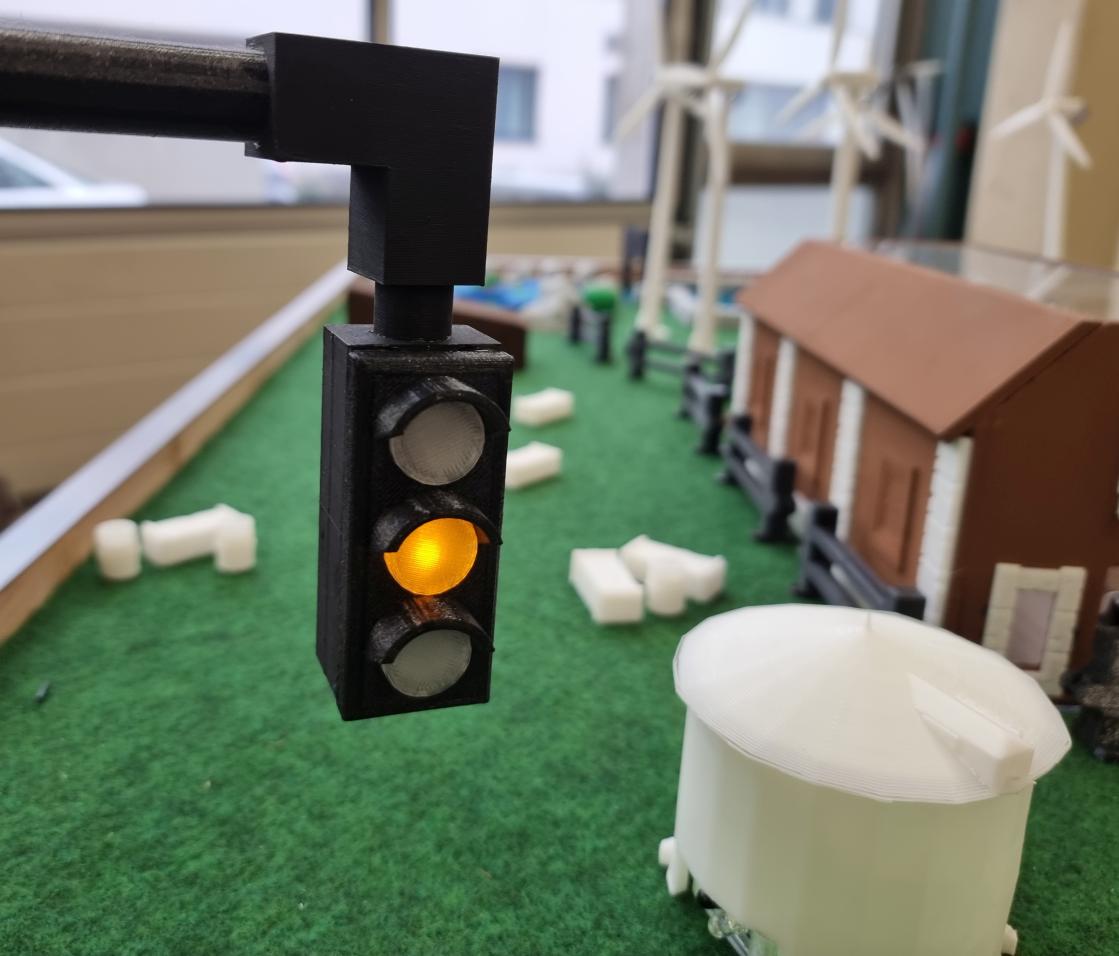

Ampel orange

Ampelhalterung:

Um den Ampelsignalgeber sicher auf der Platte zu befestigen, wurde eine Halterung entworfen, die in TinkerCAD modelliert wurde. Diese Halterung besteht aus Rohren und passenden Winkeln, die auf die jeweiligen Maße der Ampel und der Befestigungsfläche abgestimmt sind. Zusätzlich wurden die Rohre so eingeplant, dass sie die Leitungen, die zur Platine führen, aufnehmen können. Dadurch können die Kabel ordentlich und sicher durch die Rohre geführt werden, ohne dass sie sichtbar oder in ihrer Funktion beeinträchtigt werden.
