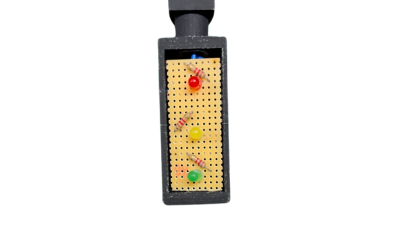

-Die Lötplatine wurde auf das passende Maß zugeschnitten, um genau in das 3D-Modell der Ampel zu passen. Auf der Platine wurden in Reihe der Vorwiderstand und die passenden LEDs mit einem Lötkolben aufgelötet, zusammen mit den Anschlussleitungen. Es wurden lange Leitungen verwendet, die fachgerecht isoliert und anschließend auf die Lötstellen aufgelötet wurden. Diese Leitungen wurden durch die Rohre geführt, die in der Halterung integriert sind, um sie sicher und ordentlich zu verlegen. Dieser Vorgang wurde insgesamt dreimal durchgeführt, jeweils für eine rote, gelbe und grüne LED. Die LEDs wurden so auf der Lötplatine positioniert, dass sie mittig ausgerichtet sind und genau mit dem 3D-Modell der Ampel übereinstimmen. So wird sichergestellt, dass die Linsen der LEDs im Modell korrekt beleuchtet werden. Schließlich wurden die Leitungen an die SPS angeschlossen, um die Ampelsteuerung zu ermöglichen.
