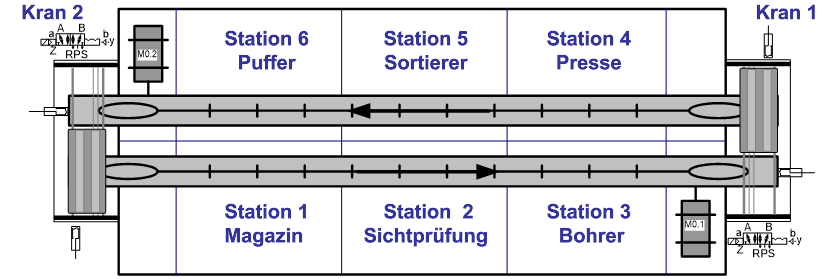

Die Anlage ist in sechs Bearbeitungsstationen aufgeteilt, die an einem Fördersystem der Firma Bosch positioniert sind. An den Enden der beiden Förderstrecken befinden sich Kräne, welche die Werkstückträger von der einen zur anderen Strecke übersetzen. So ist ein geschlossenes Transportsystem entstanden, welches die Beförderung der Werkstücke über entsprechende Werkzeugträger ermöglicht.

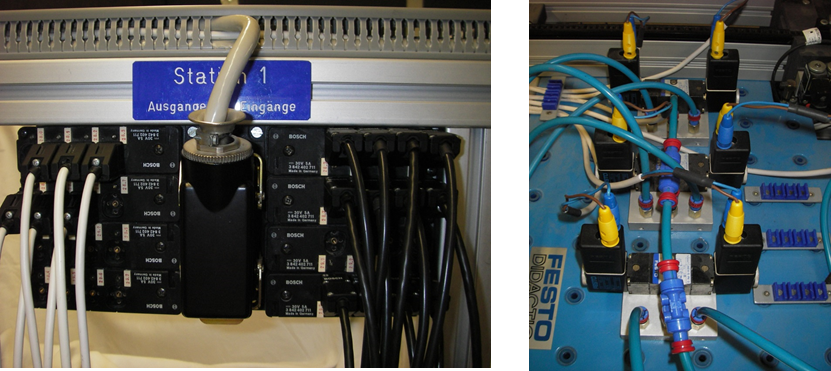

Die Anlage ist mit einem Steckinstallationssystem der Fa. Bosch ausgestattet, um alle Signal- und Stellglieder anschließen zu können. Anschlussstruktur ist Parallelverdrahtung. Jede Station ist mit einem Steckverteiler versehen und über 40-polige Verbindungskabel direkt mit dem Automatisierungsgerät verbunden. Die pneumatischen Zylinder werden über 5/2 Magnetimpulsventile gesteuert, die über Bananenstecker angesteuert werden. In jeder Station befindet sich ein Druckluftverteiler für die Versorgung der Zylinder. Um den Arbeitsablauf der Stationen und die Beförderung der Werkstückträger ablaufgerecht zu steuern ist eine speicherprogrammierbare Steuerung eingesetzt.

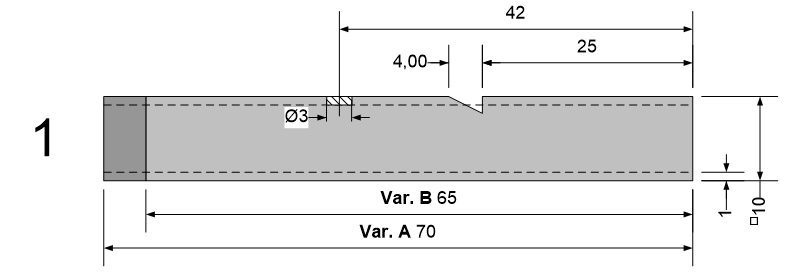

In den sechs Stationen der Fertigungsanlage wird eine Pfeife in zwei Längenvarianten fertiggestellt und montiert.
