Sichtprüfung

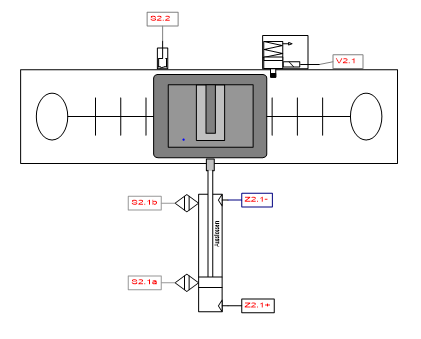

Die zweite Station, die Sichtprüfung, hat in der Anlage die Funktion nicht richtig liegende Pfeifen Rohlinge im Werkstück auszusortieren.
Im Automatikmodus fährt die Anlage dort automatisch nach 5 Sekunden weiter, im Handbetrieb nur durch tatsächlichen Knopfdruck.
Zum Auswerfen eines Werkstückes kann man jeder Zeit "Auswerfen" auf dem Knopf an der Station oder auf dem HMI drücken. Sobald einer der beiden Taster gedrückt wurde, fährt der Auswurfzylinder vor und direkt wieder zurück. Das Werkstück wurde somit leergeräumt und fährt nun durch alle Stationen durch, ohne dass deren Ablauf ausgeführt wird.

Obwohl es kaum viel zu beobachten gibt, kann man auch hier die Pneumatik und die Sensorik am HMI überwachen.

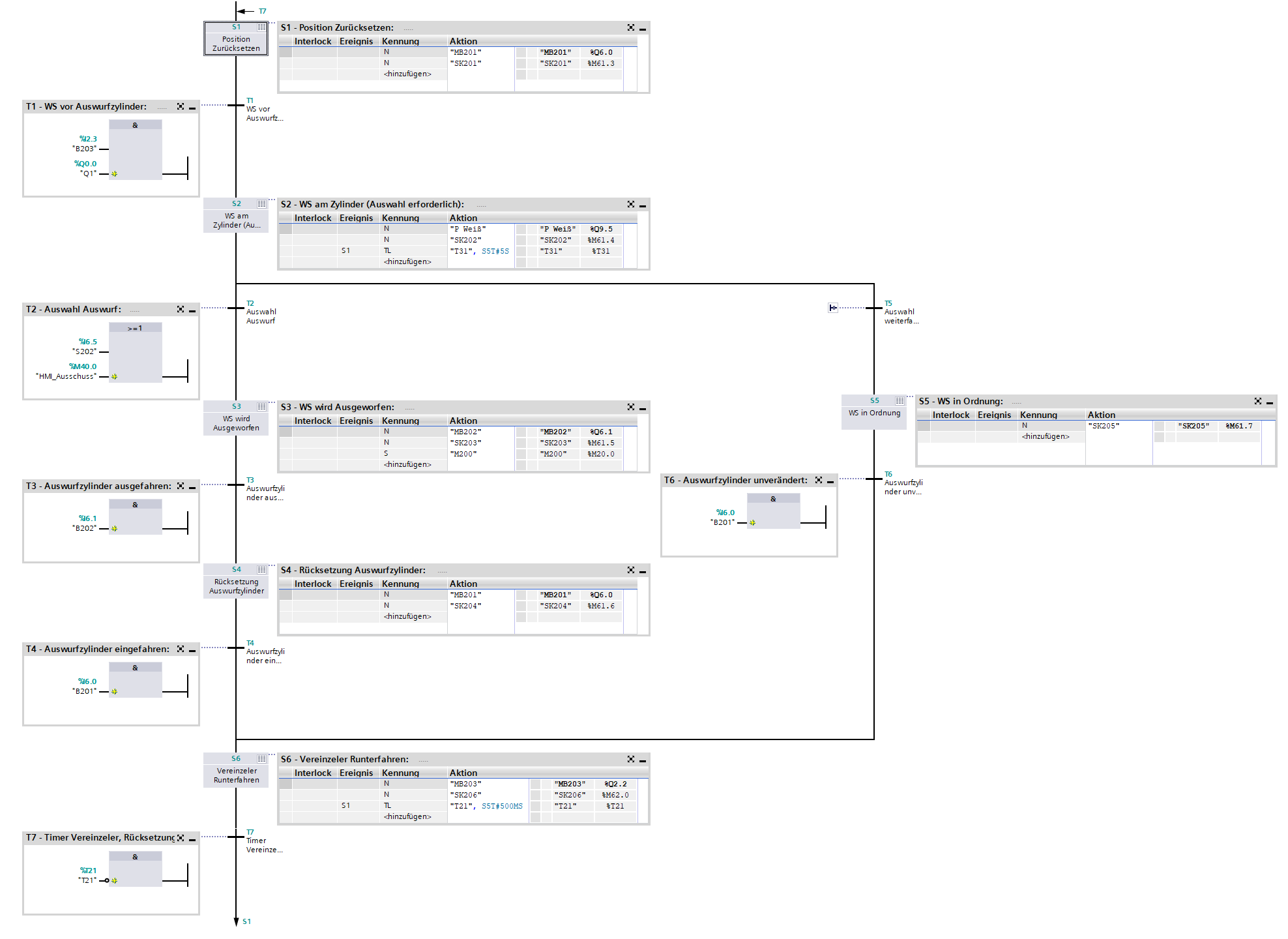

Die Sichtprüfung im Programm:
Hand-/Automatikbetrieb & Einrichtbetrieb
