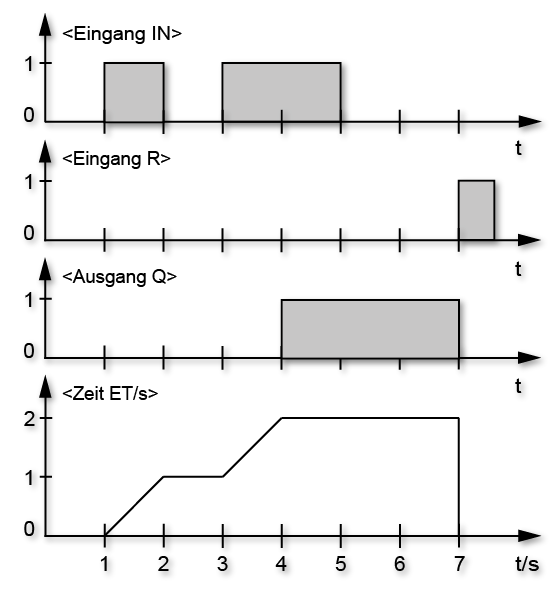

Mit der Operation "Zeitakkumulator" werden die Zeitwerte innerhalb eines durch den Parameter PT gesetzten Zeitraums akkumuliert (aufaddiert). Wenn der Eingang IN auf den Signalzustand "1" wechselt und den Signalzustand "1" hat, läuft die Zeitaddition. Die akkumulierte Zeit wird am Ausgang ET ausgegeben und kann an diesem Ausgang abgefragt werden. Wenn die aufaddierte Zeit ET den Zeitwert PT erreicht, liefert der Ausgang Q den Signalzustand "1". Der Eingang R setzt die Zeitfunktion und den Ausgang Q unabhängig vom Signalzustand am Starteingang IN zurück.

Beim Einfügen der Operation "Zeitakkumulator" wird ein Instanz-Datenbaustein angelegt, in dem die Daten der Operation gespeichert werden.
