Mit der Operation "Vorwärts zählen" können Sie den Wert am Ausgang CV hochzählen. Wenn der Signalzustand am Eingang CU von "0" auf "1" wechselt (positive Flanke), wird die Operation ausgeführt und der aktuelle Zählwert am Ausgang CV um eins erhöht. Bei der ersten Ausführung der Operation ist der aktuelle Zählwert am Ausgang CV auf Null gestellt. Der Zählwert wird bei jeder Erfassung einer positiven Flanke weiterhin erhöht, bis er den oberen Grenzwert des am Ausgang CV angegebenen Datentyps erreicht. Wenn der obere Grenzwert erreicht ist, hat der Signalzustand am Eingang CU keine Wirkung mehr auf die Operation. Am Ausgang Q kann der Zählerstatus abgefragt werden. Der Signalzustand am Ausgang Q wird durch den Parameter PV bestimmt. Wenn der aktuelle Zählwert größer oder gleich dem Wert des Parameters PV ist, wird der Ausgang Q auf den Signalzustand "1" gesetzt. In allen anderen Fällen ist der Signalzustand am Ausgang Q "0". Der Wert am Ausgang CV wird auf Null zurückgesetzt, wenn der Signalzustand am Eingang R auf "1" wechselt. Solange am Eingang R der Signalzustand "1" ansteht, hat der Signalzustand am Eingang CU keine Wirkung auf die Operation. Beim Einfügen der Operation "Vorwärts zählen" wird ein Instanz-Datenbaustein angelegt, in dem die Daten der Operation gespeichert werden.

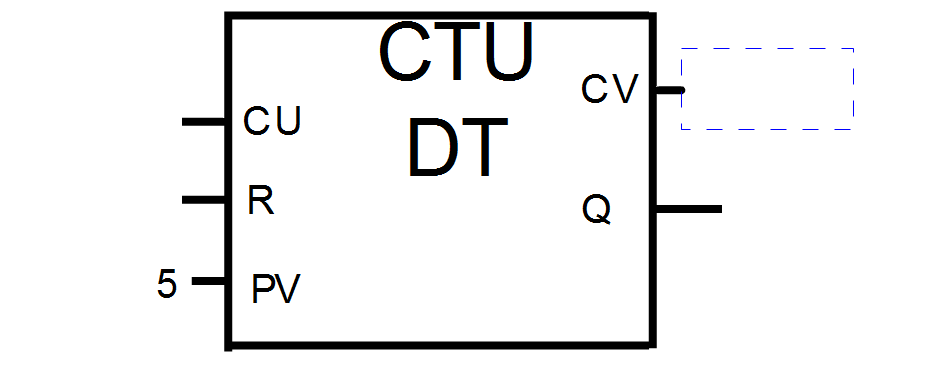

Vorwärtszähler - Schaltsymbol

Symbolik der Vorwärtszählers
