Der Kaltleiter, auch PTC (Positive Temperature Coefficient) genannt, erhöht seinen elektrischen Widerstand bei steigender Temperatur. Allerdings entsteht durch den Temperaturanstieg eine niedrige Leitfähigkeit, die bei tiefen Temperaturen wiederum steigt.

Besonders häufige Anwendung finden Kaltleiter als Temperaturfühler.

Eigenschaften

  • Temperaturabhängiger Halbleiterwiderstand (Thermistoren)
  • Kaltleiter bestehen oftmals aus Keramik
  • Besitzen einen positiven Temperaturkoeffizienten (TK)
  • Günstig

Fremderwärmung

Der Kaltleiter wird nicht durch den Stromfluss durch ihn erwärmt.Das bedeutet also, dass der Widerstandswert von der Betriebstemperatur sowie der Umgebungstemperatur abhängig ist.

Eigenerwärmung

Der Kaltleiter wird erwärmt, da eine hohe Spannung und ein hoher Stromfluss gegeben sind.

 Daraus lässt sich schließen, dass das Widerstandsverhalten spannungsabhängig ist.
   Fremderwärmt
  Eigenerwärmt
   Temperaturfühler, z.B. zur
   Temperaturüberwachung von Motoren
   Bei Überstromschutz
   (zusätzlich zu Schmelzsicherungen)

   Temperaturregelung

   Abfallverzögerung von Relais

   Abschaltverzögerung
Anwendung

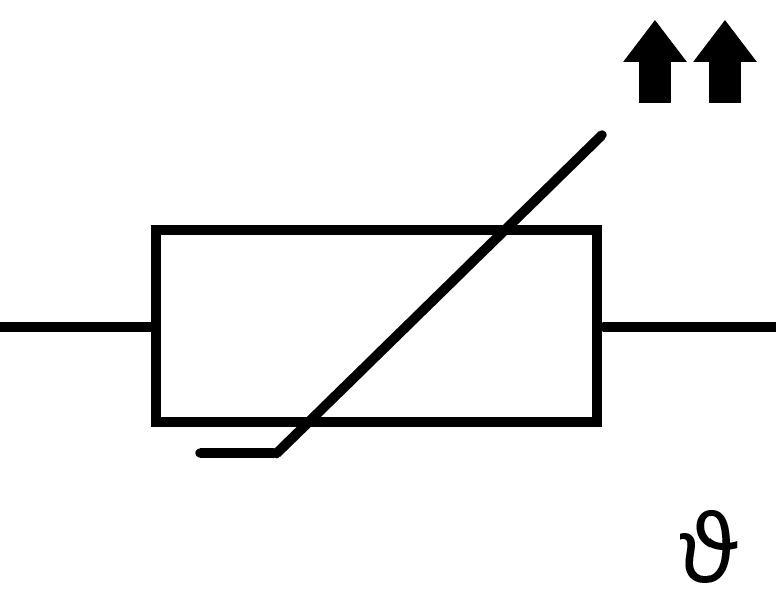

Schaltzeichen


Kennlinie

Bei Kaltleitern unterscheidet man zwischen linearen Kennlinien und nichtlinearen Kennlinien.
Lineare Kennlinien werden zur Darstellung von Temperaturmessungen erstellt, wohingegen nichtlineare Kennlinien  Überstromschutz abbilden.

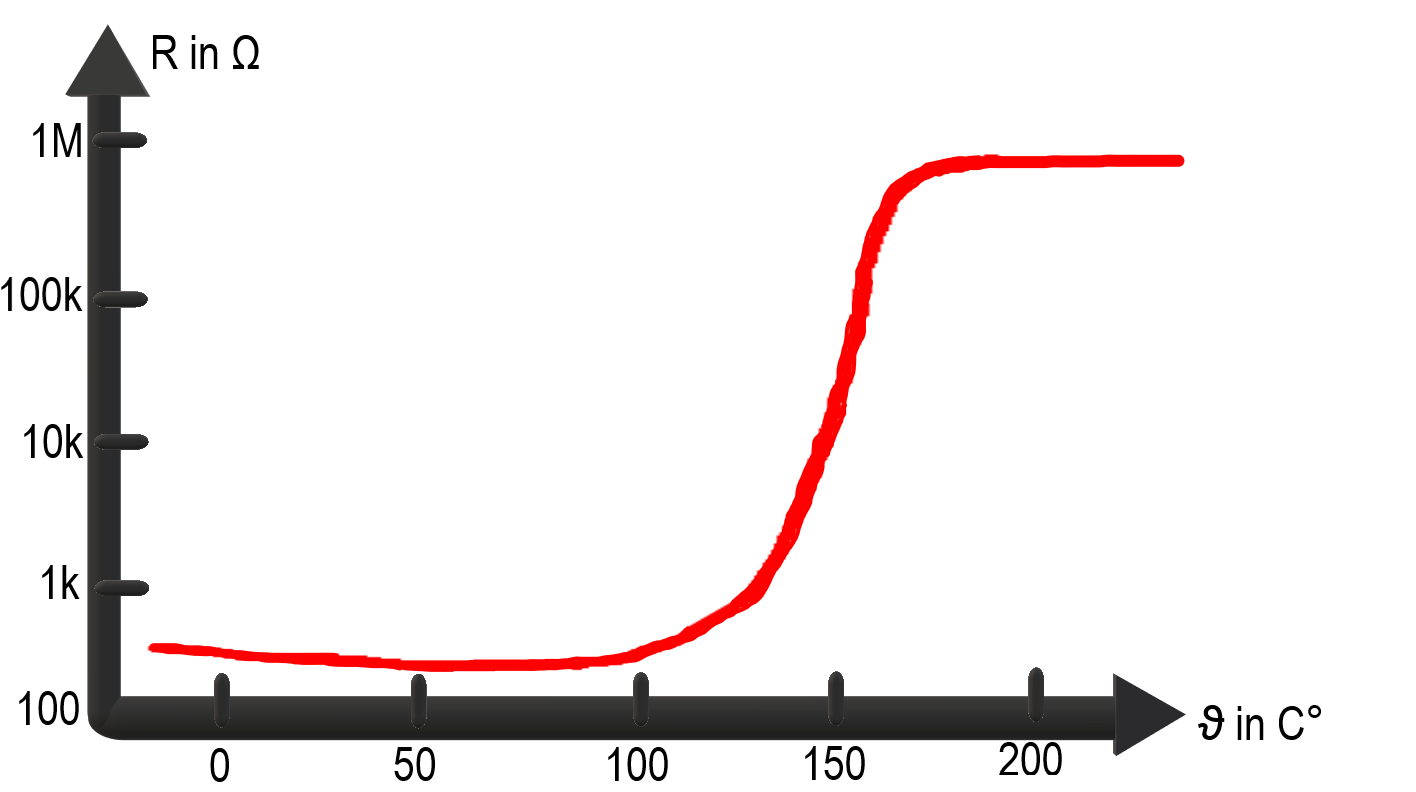

Die folgende Abbildung zeigt eine beispielhafte nichtlineare Kennlinie:


Wirkkette

ϑ ↑ => R↑
