Der LDR (Light Dependet Resistor), auch Fotowiderstand genannt ist ein lichtabhängiger Widerstandswert. Bei hoher Lichteinstrahlung verringert sich der Widerstand, wohingegen sich bei niedriger Licheinstrahlung der Widerstand vergrößert. Dieses Phänomen bezeichnet man als inneren fotoelektischen Effekt.

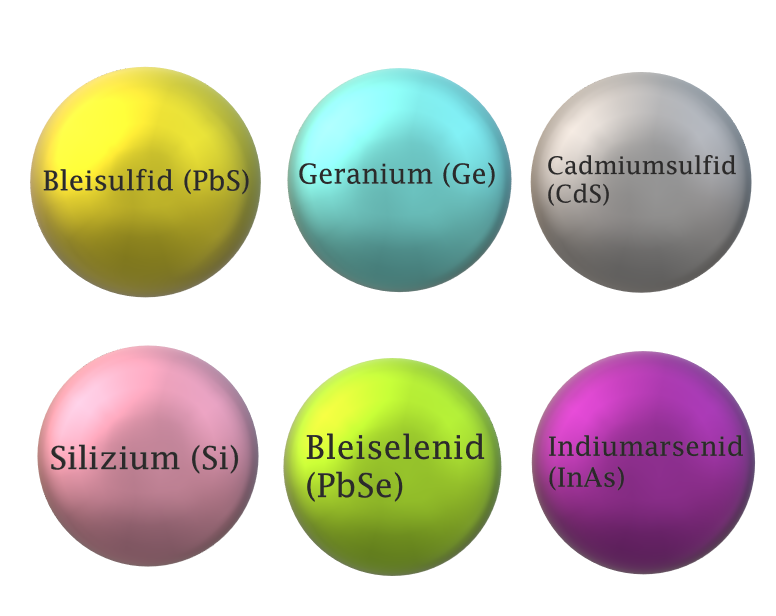

Die verschiedenen Halbleitermaterialien werden in elementare Halbleiter, Verbindungshalbleiter und organische Halbleiter kategorisiert. Die meist verwendeten Legierungen werden im Folgenden genannt:


    Aufbau eines Fotowiderstandes

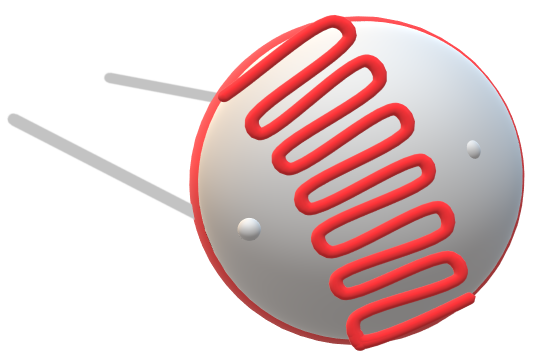

    Im Folgenden wird der Aufbau des LDRs anhand der Abbildung beschrieben. Zu sehen ist eine Halbleiterschicht (rot), die zwei Kupferflächen (grau), welche auf dem Keramikboden (rot) liegen, isoliert. Die kammförmige Ausrichtung der Halbleiterschicht sorgt für eine Flächenvergrößerung beim Zusammentreffen von der Kupferschicht und dem Halbleitermaterial. Im Endeffekt kann der LDR schneller auf die Lichtveränderung reagieren.

    Eigenschaften

    • Elektronen lösen sich aus Kristallen beim Lichteinfall
    • Veränderter Widerstandswert bei Lichteinfall und zunehmender Temperatur
    • Anschluss an Stromkreis mit Spannungsquelle nötig

    Anwendung

       Dämmerungsschalter
       Sensor in Lichtschranken
       Flammenwächter
       Beleuchtungsstärkemesser
       Optokopplern

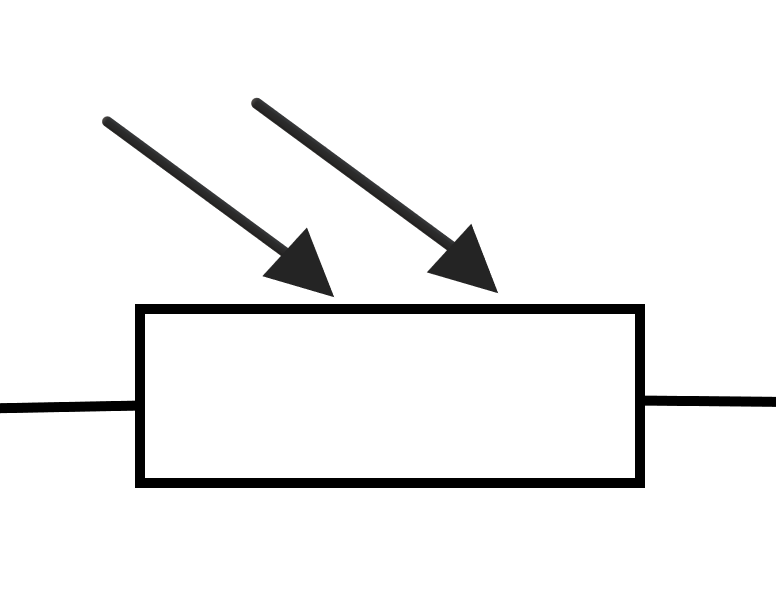

    Schaltzeichen

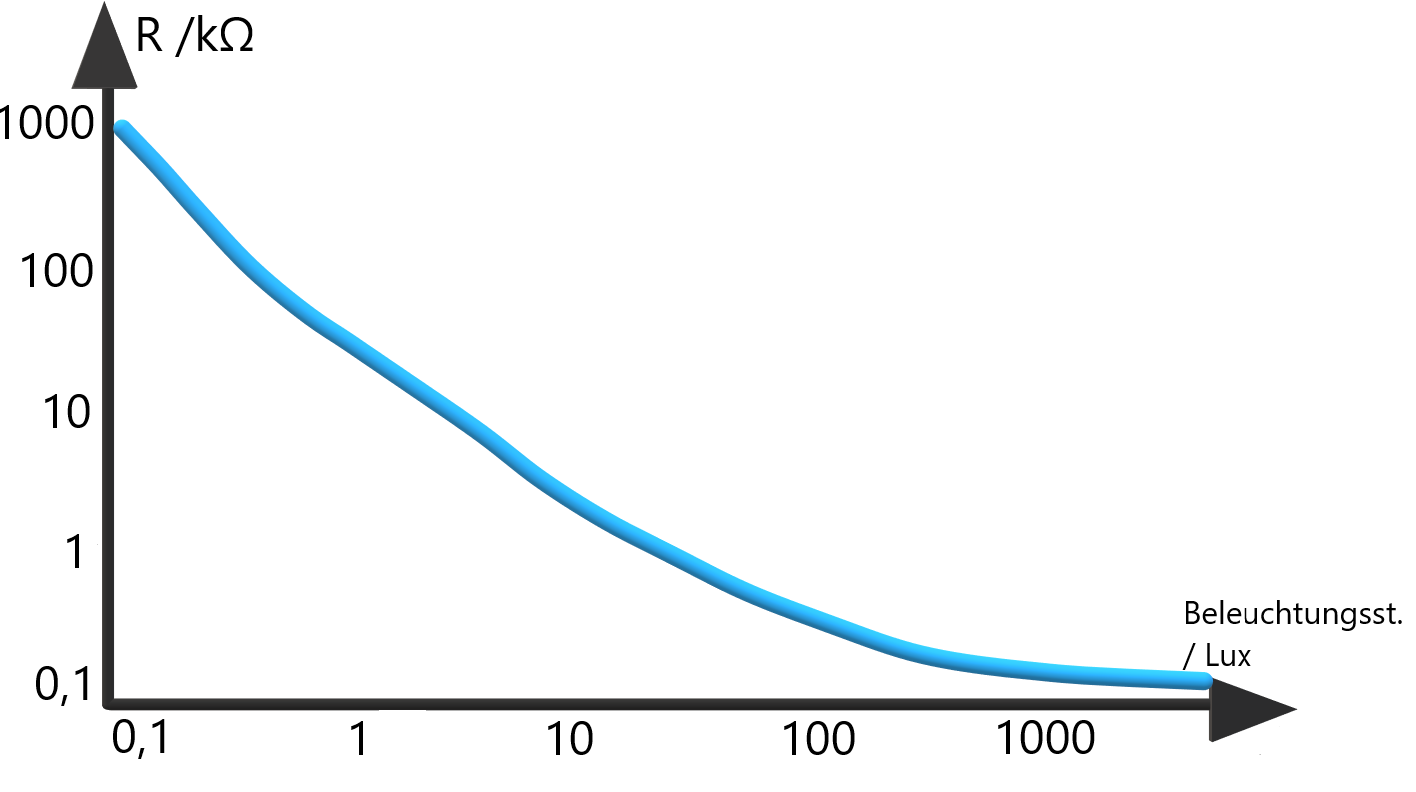

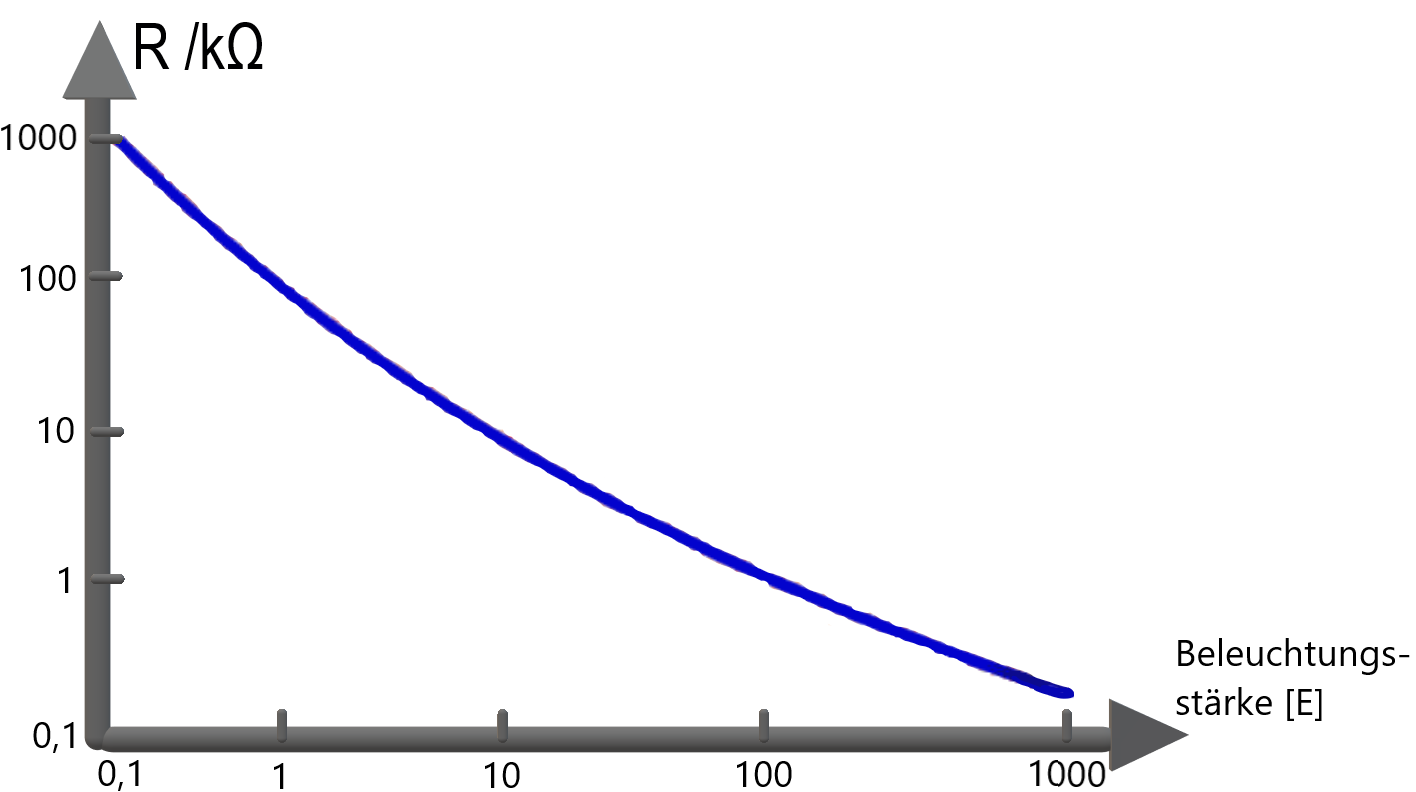

    Kennlinie


    Wirkkette

    E↑ => R↓
