Die Aktion wird solange ausgeführt, wie der zugehörige Schritt aktiv ist.

Beispiel: Der Motor M1 läuft solange, wie der Schritt 2 aktiv ist.

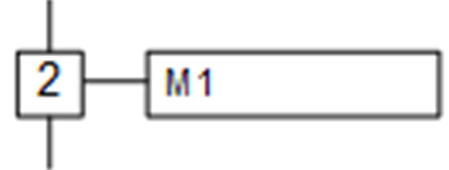

Umsetzung: GRAFCET

kontinuierlich wirkende aktion

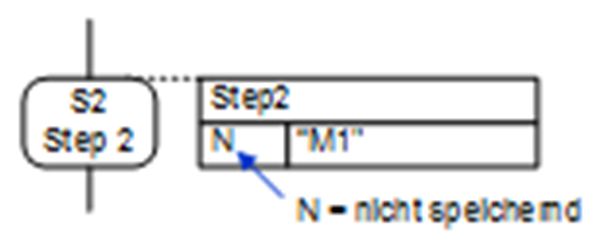

 Umsetzung: S7-Graph

kontinuierlich wirkende aktion s7

Das N bei der Umsetzung mit S7 steht für "nicht speichernd", d.h. dass die Variable "M1" solange 1 ist, wie Schritt 2 aktiv ist.

Umsetzung: FUP

Kontinuierlich wirkende Aktion im TIA-Portal

Hierbei steht "SR_02" für den Schritt 2 und "M1" für den Motor.
