Zeitbegrenzte Aktionen sind im Grunde das Gegenteil von verzögerten Aktionen. Bei verzögerten Aktionen läuft die Aktion nur eine gewisse Zeit nach Erfüllung der Bedingung. Ist die Zeitspanne abgelaufen oder der Schritt wird deaktiviert, so wird auch die Aktion beendet.

Beispiel: Der Motor M1 soll ab Aktivierung von Schritt 2 eine Sekunde lang laufen.

Umsetzung: GRAFCET

zeitbegrenzte aktion grafcet

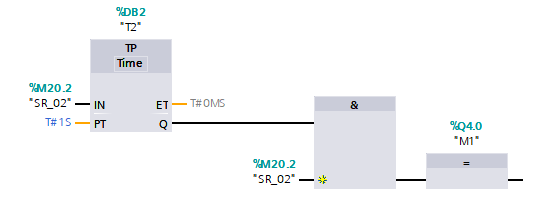

Umsetzung: FUP

zeitbegrenzte aktion fup

Zur Umsetzung der zeitbegrenzten Aktion mit dem TIA-Portal, bietet es sich an, einen Timer vom Typ TP zu verwenden. Dieser wurde hier T2 genannt. Am Eingang IN steht die Bedingung, die den Timer startet, in diesem Fall muss Schritt 2 aktiv sein. Bei PT steht die Zeitspanne, während der der Ausgang Q des Timers aktiv (=1) ist. Da der Ausgang Q auch 1 gesetzt wird, selbst wenn Schritt 2 nicht mehr aktiv ist, muss sichergestellt werden, dass der Motor nur läuft, wenn der Schritt 2 aktiv ist und der Ausgang des Timers aktiv ist.
