Arduinohülle

1.      Wir starten mit File->New…->Part und bestätigen dann mit OK.

2.      Mit File->Save speichern wir das Projekt.

3.      xy plane (Ebene) auswählen und einen Sketch starten.

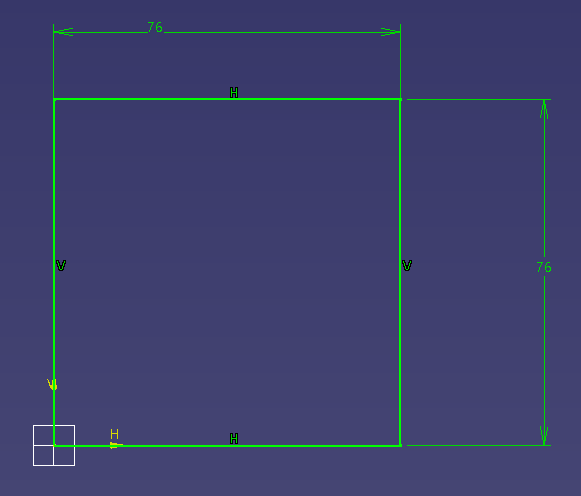

4.      Ein Rechteck (Rectangle) vom Mittelpunkt aufziehen, dann, wie im Bild unten dargestellt, bemaßen.

5.      Den Sketch Modus verlassen und das Rechteck mit Pad in die dritte Dimension ziehen. Hierbei ist eine Höhe von 10 mm zu wählen

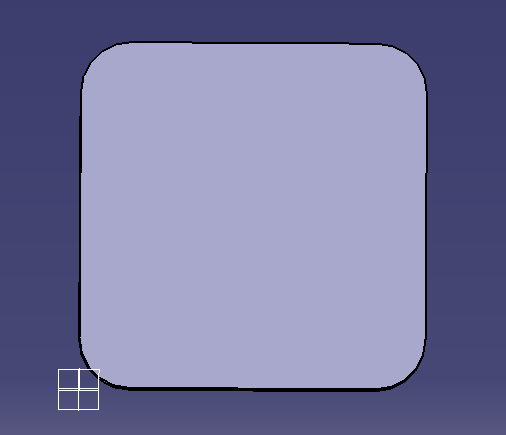

6.     Nun müssen die Außenkanten abgerundet werden. Hierfür nutzen wir Edge Fillet mit einem Radius von 11 mm. Euer Part sollte von oben jetzt so aussehen.

7.      Markiert wird nun die obere Fläche, danach wird hier eine Sketch angelegt.

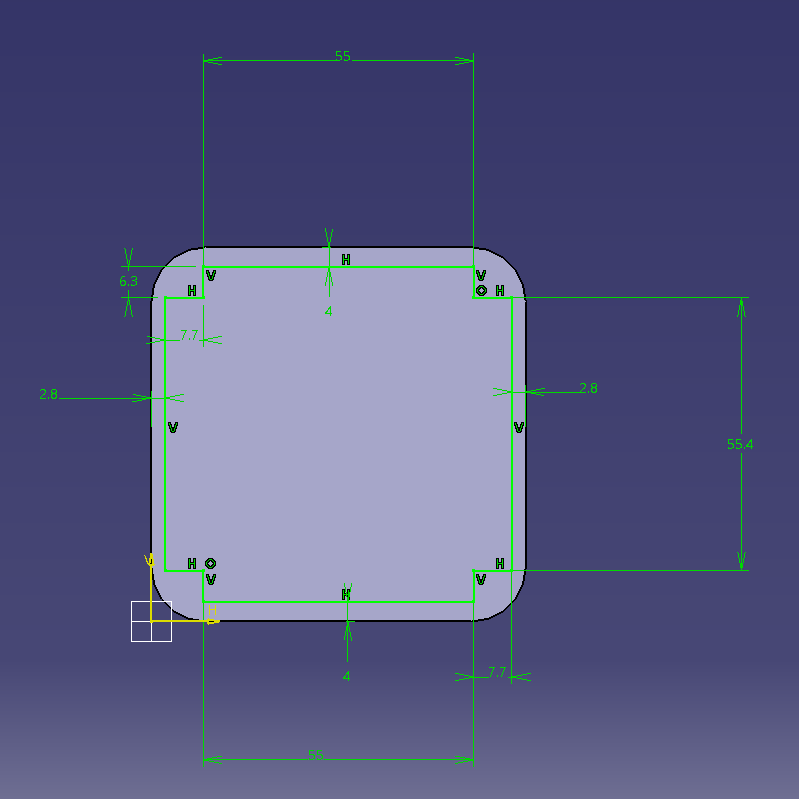

8.      Mit Profile(Freiformtool) legen wir jetzt die grobe Form, danach bemaßen wir es wie im folgenden dargestellt.

9.      Dann erstellen wir eine Pocket mit 8 mm Tiefe

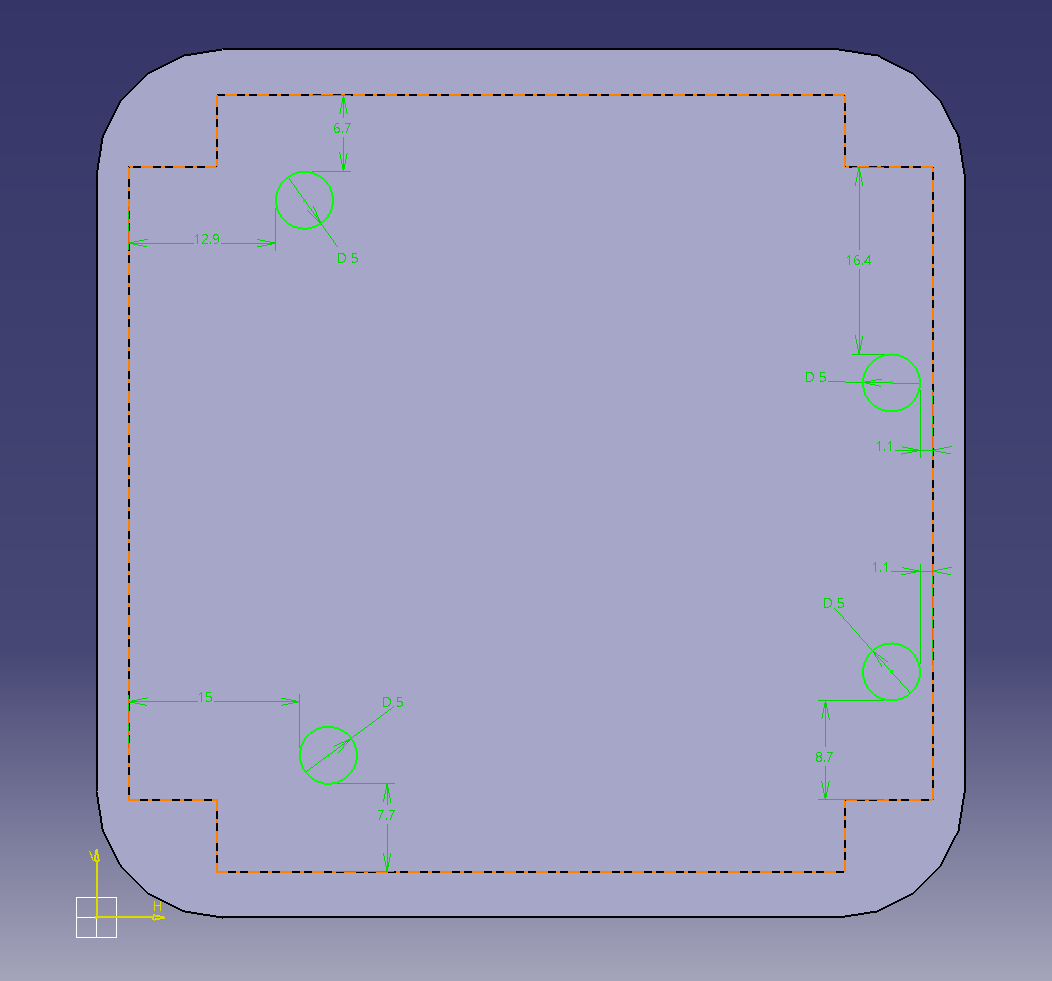

10.   Wir klicken nun auf die von der Pocket gesenkten Ebene und erstellen dort 4 Kreise (Circle) Diese bemaßen wir dann von außen wie folgt.

11.   Wir verlassen den Sketch wieder und ziehen sie auf 2 mm Höhe

12.   Nun erstellen wir eine Skizze auf der Höhe der Pins indem wir auf eine ihrer Flächen klicken und dann auf das Sketch Tool.

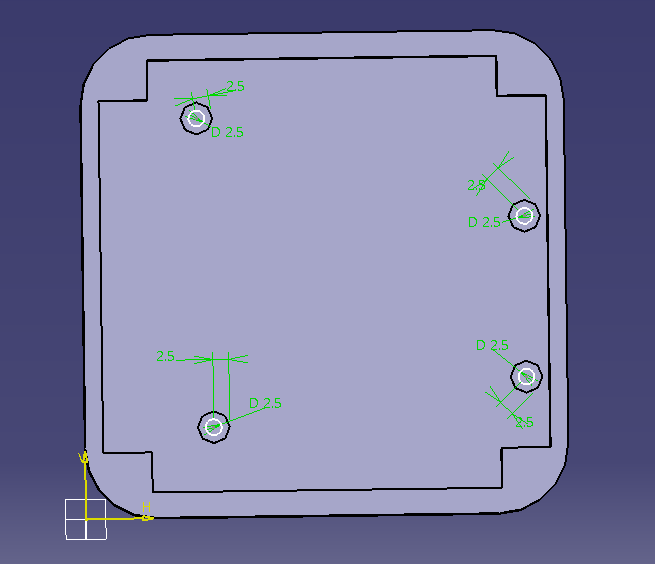

13.   Hier erstellen wir, wie folgt, weitere Kreise.

14.   Diese ziehen wir mit Pad wiederrum auf 1.5 mm Höhe

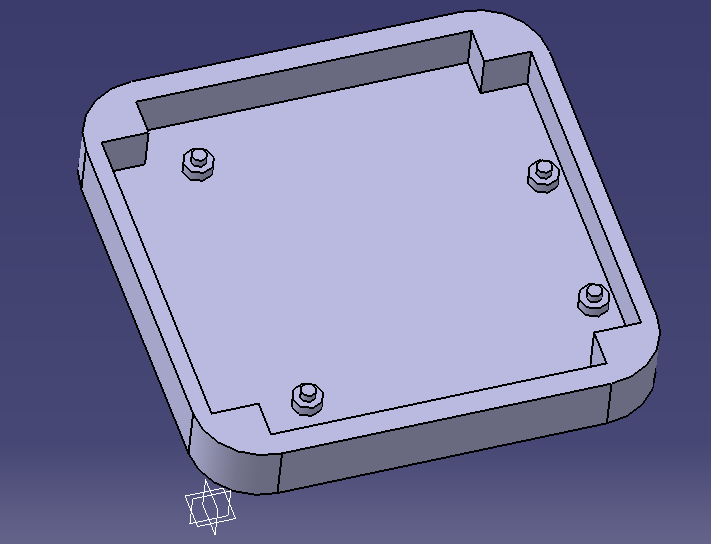

15.   Unser Zwischenstand sollte in etwa so aussehen:

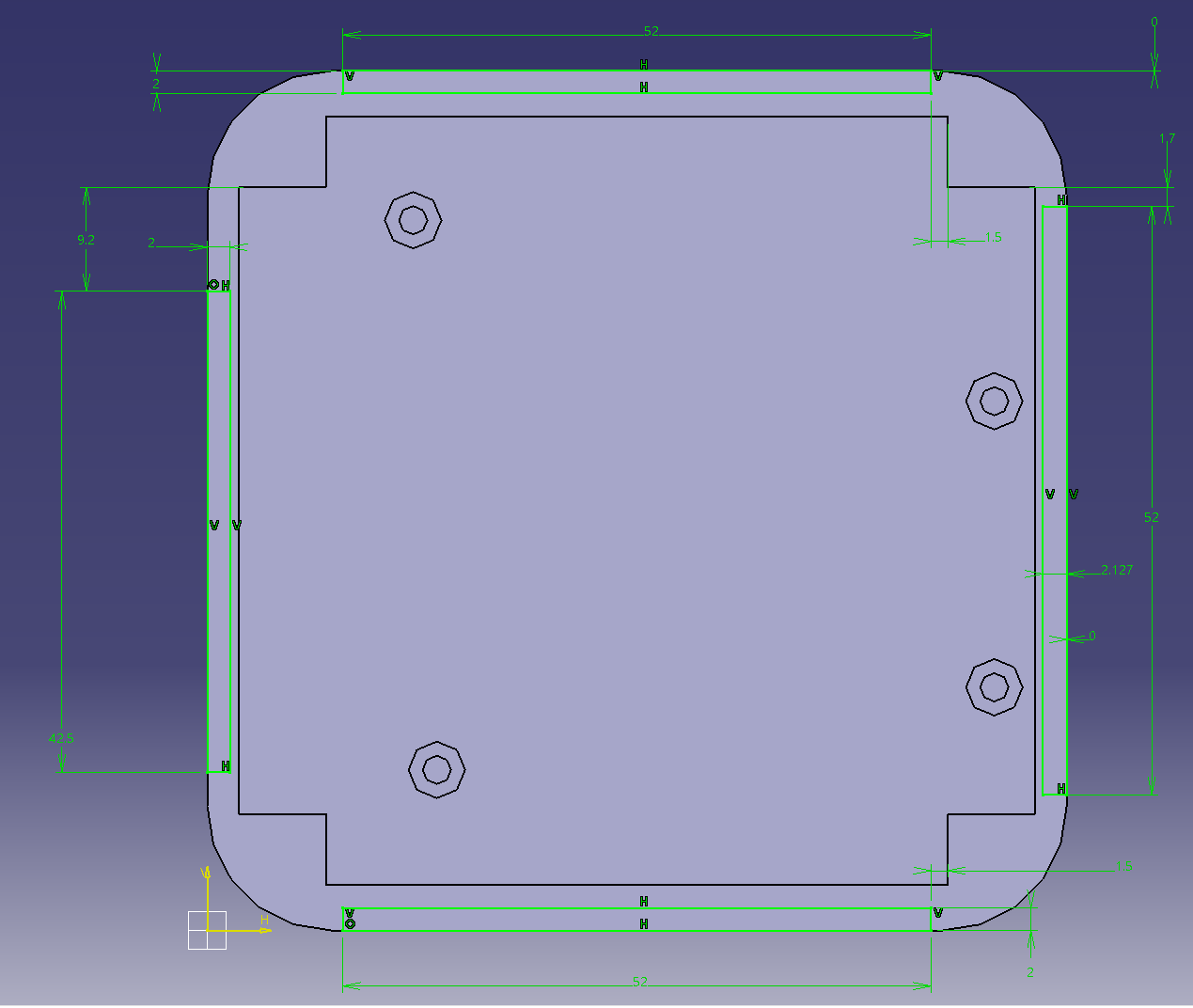

16.   Nun erstellen wir auf dem oberen Rand wieder eine Skizze, erstellen die Rechtecke und bemaßen sie wie folgt

17.   Danach verlassen wir den Sketch wieder und erstellen daraus eine Pocket mit einer Tiefe von 1.5 mm.

18.   Als nächstes erstellen wir noch einen Sketch auf der Kantenfläche, diesmal für die Anschlüsse

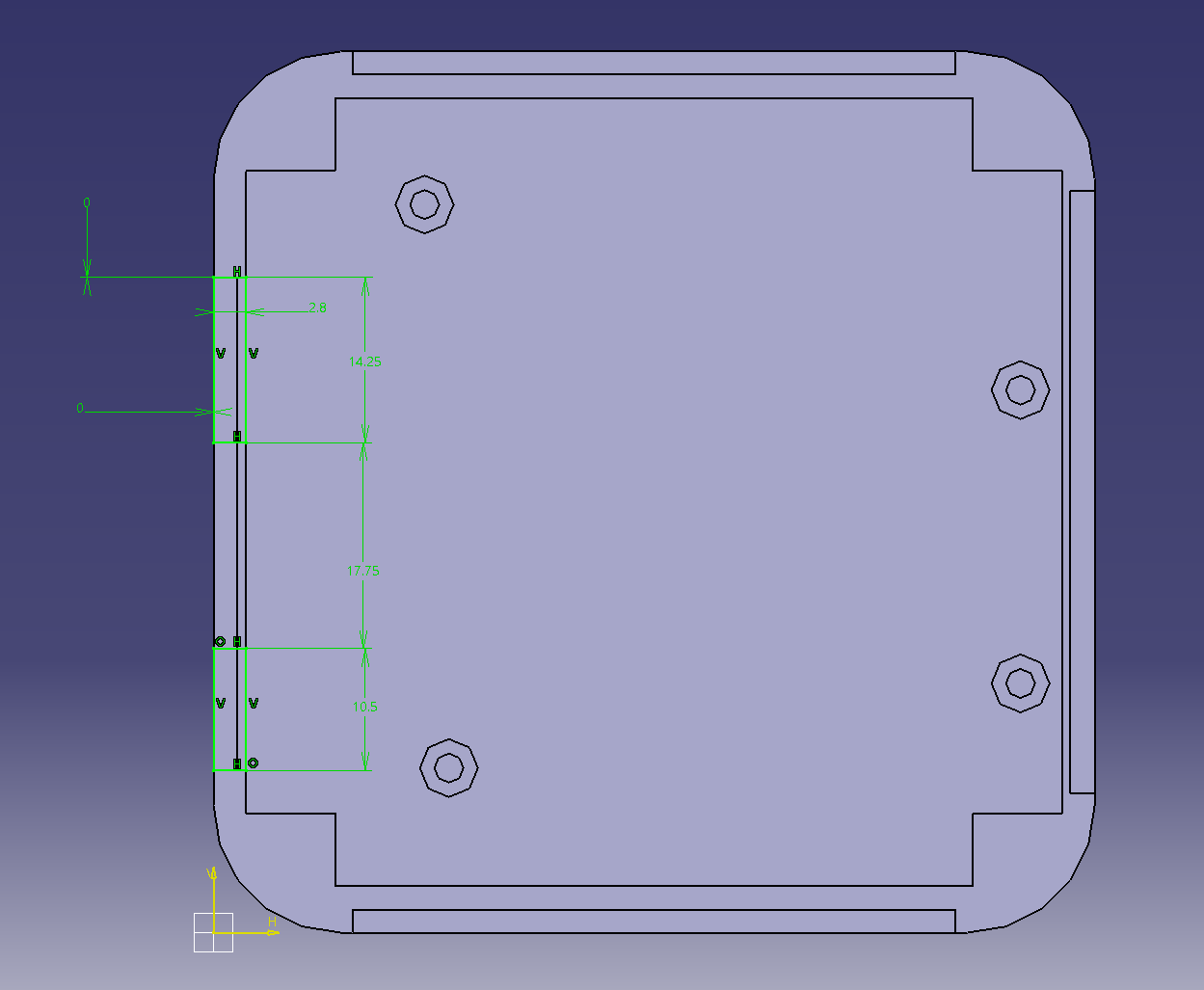

19.   Wir erstellen Rechtecke und bemaßen diese wie folgt.

20.   Wir verlassen wieder den Sketch und erstellen eine Pocket mit der Skizze. Die Tiefe beträgt hier 5 mm.

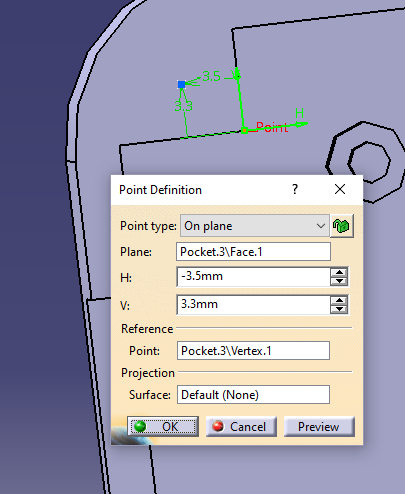

21.   Als letzten Schritt fügen wir jetzt noch die Bohrungen hinzu. Wir erstellen einen Punkt im Part Design und platzieren diesen auf der Ebene des Randes. Bei dem sich öffnenden Menü  geben wir als Referenz den Punkt, der linken oberen Ecke die nach innengerichtet ist, an und bemaßen dies wie im Bild.

22.   Das machen wir jetzt auch bei den anderen drei Ecken mit folgenden Maßen:

Oben rechts->H:3.5 V:3.3

Unten rechts->H:3.5 V:-3.3

Unten links->H:-3.5 V:-3.3

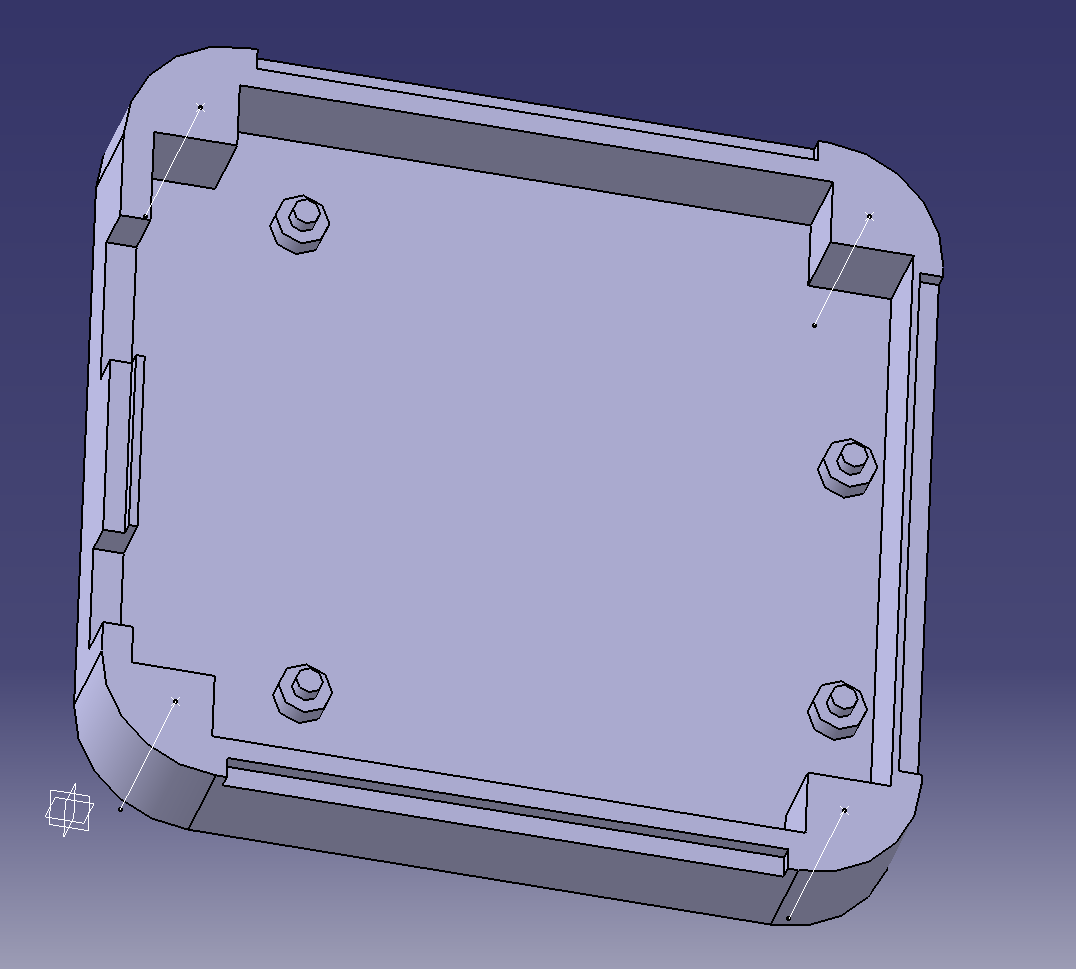

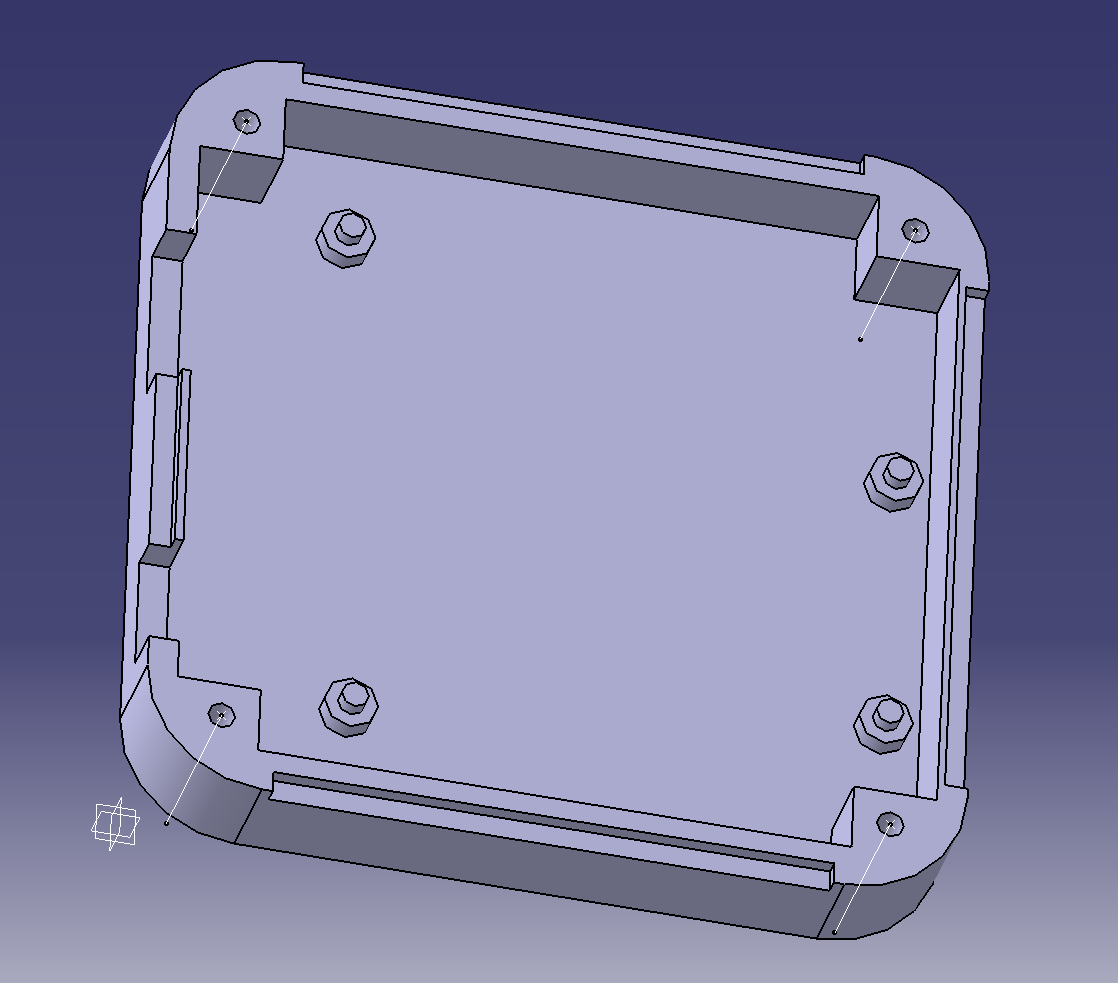

23.   Jetzt erstellen wir eine Bezugsachse für die Bohrung. Hierfür wird als erstes das Linientool ausgewählt und dann der Punkt sowie die Fläche, auf der er liegt ausgewählt. Das ganze sollte dann so aussehen

24.   Wir wählen nun das Bohrungstool aus, dann die jeweilige Achse und Fläche durch die gebohrt werden soll. Der Durchmesser wird mit 2.5 mm angegeben

25.   Herzlichen Glückwunsch! Der untere Teil ist fertig.
