1.      Wir nehmen ein Gehäuse als Grundlage

2.      Da wir das Gehäuse ja bereits konstruiert haben, nutzen wir nun diesen Part als Vorlage, kopieren ihn und öffnen diese Kopie.

3.      Als ersten Schritt kopieren wir die Skizze aus dem Pocket der äußeren Ränder und fügen diese am Ende des Baumes ein.

4.      Daraus machen wir dann ein Pad mit 1.5 mm Länge und einem Mirrored Extent.

5.      Danach kopieren wir die Pocket für die Anschlüsse und fügen diese ein.

6.      Diesen mirrorn (spiegeln) wir dann.

7.      Dann kopieren wir die große Pocket, die uns die Grundform gebracht hat, um die Pins zu entfernen.

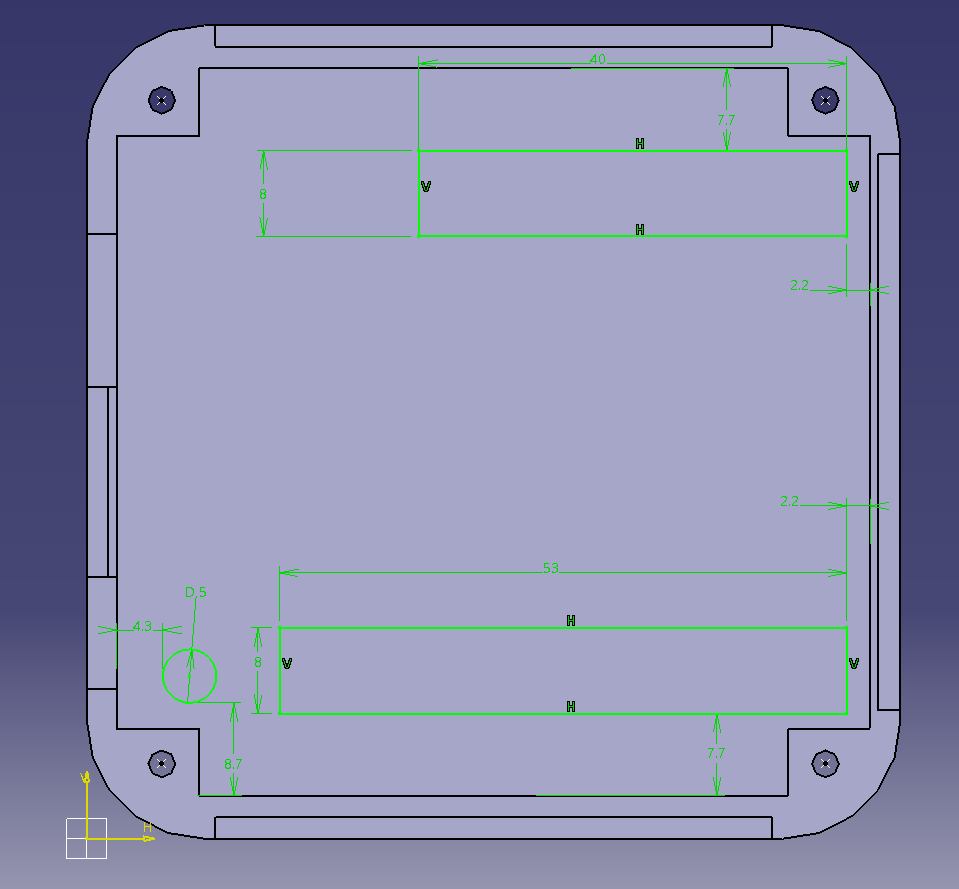

8.      Wir skizzieren nun auf dem Grund des Deckels die Löcher für die Anschlüsse.


9.      Wir verlassen den Sketch und erstellen eine Pocket mit der Skizze. Hierbei wählen wir als Typ „up to next“

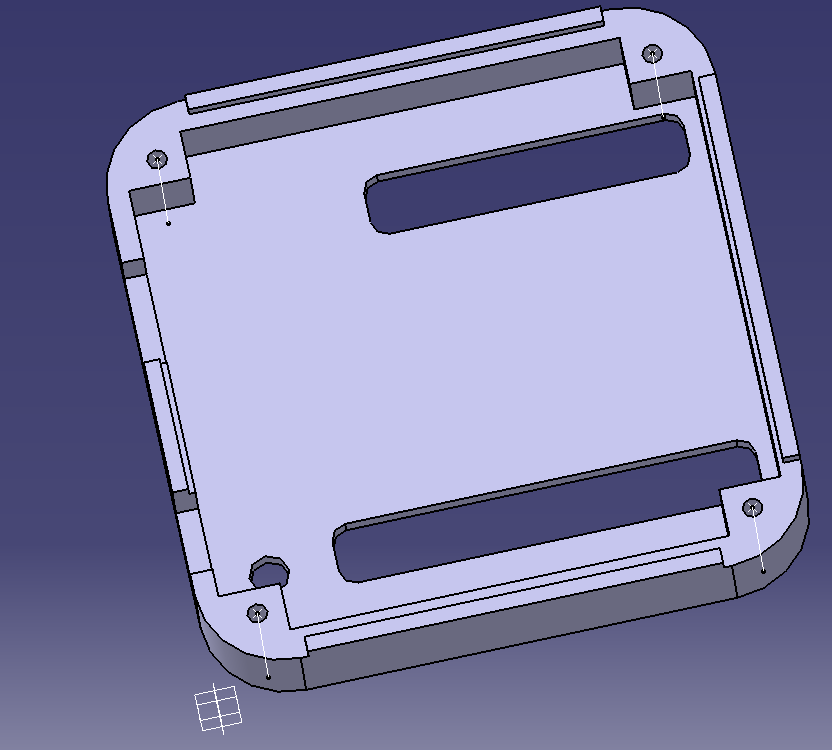

10.   Wir runden die inneren Kanten, der eben erstellten Rechtecke noch mit Edge Fillet ab und sind fertig.
