Thermoelemente
Es gibt verschiedene Arten Thermoelemente zu verwenden, dabei ist das Einsatzgebiet entscheidend. Es ist wichtig zu wissen, WO genau die Temperatur gemessen werden soll, ob in einem Rohr, in Düsen, in feuchten Umgebungen, etc. Die Signalübertragung erfolgt aber immer durch ein zweiadriges Kabel bis zur jeweiligen Auswertstelle.

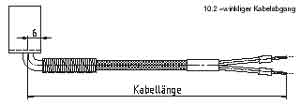

Man kann z.B. mittels Düsen-Thermoelemente die genaue Temperatur von außerhalb oder innerhalb von z.B. Kunsstoffeinspritzdüsen messen. Die Messsung erfolgt über eine Messschelle, die gleichzeitig als Befestigung an der Düse dient.
Wenn man z.B. in langen Rohren oder Schächten messen will, verwendet man ganz normale gerade Thermoelemente. Die Messung erfolgt an den eingezeichneten Löchern.
Es gibt verschiedene Arten von Thermoelementen, die sich danach klassifizieren welche zwei Metalle verwendet werden. Am häufgsten werden Typ K (Nickel/Chrom-Nickel), Typ J (Eisen-Kupfer/Nickel) und Typ S (Platin/Rhodium-Platin) verwendet.
Typ |
Temperatur-
|
Temperatur-
|
IEC Farbcode |
BS Farbcode |
ANSI Farbcode |
|
K NiCr-Ni |
0 bis +1100 |
−180 bis +1300 |
|
|
|
|
J Fe-CuNi |
0 bis +750 |
−180 bis +800 |
|
|
|
|
N NiCrSi-NiSi |
0 bis +1100 |
−270 bis +1300 |
|
|
|
|
R PtRh-Pt (13%) |
0 bis +1600 |
−50 bis +1700 |
|
|
nicht definiert. |
|
S PtRh-Pt (10%) |
0 bis +1600 |
−50 bis +1750 |
|
|
nicht definiert. |
|
B PtRh-PtRh |
+200 bis +1700 |
0 bis +1820 |
nicht definiert |
nicht definiert |
nicht definiert. |
|
T Cu-CuNi |
−185 bis +300 |
−250 bis +400 |
|
|
|
|
E NiCr-CuNi |
0 bis +800 |
−40 bis +900 |
|
|
|
|
Chromel/ |
−272 bis +300 |
nicht verfügbar |
|
||
Da die Übergabe der Messwerte meist sehr ungenau erfolgt, wird das Thermoelement oft durch WIderstandsthermometer, wie z.B. den Pt100 ersetzt. Wie diese Sensorart genau funktioniert kannst du im gleichnamigen Abschnitt im Kapitel Passive Sensoren erfahren.
