Für die Unterbodenbeleuchtung wird eine RGB LED benötigt. Diese wird später noch detaillierter betrachtet.

_{Abbildung: Schema RGB-LED}
^{Quelle: BBS2 Wolfsburg}

Zum Steuern der RGB-LED über eine Smartphone-App, muss diese natürlich erstmal geschrieben werden. Dazu verwenden wir den MIT App Inventor und ein Android Smartphone.



_{Abbildung: Logo MIT-App Inventor und Smartphone-Piktogramm}
^{Quelle: MIT App Inventor und Smartphone}

Zur Erfassung des Temperaturwertes, nach welchem die RGB-LED ihre Farbe richtet, werden wir den digitalen Temperatursensor DS18B20 verwenden und diesen über den ESP32 einlesen.

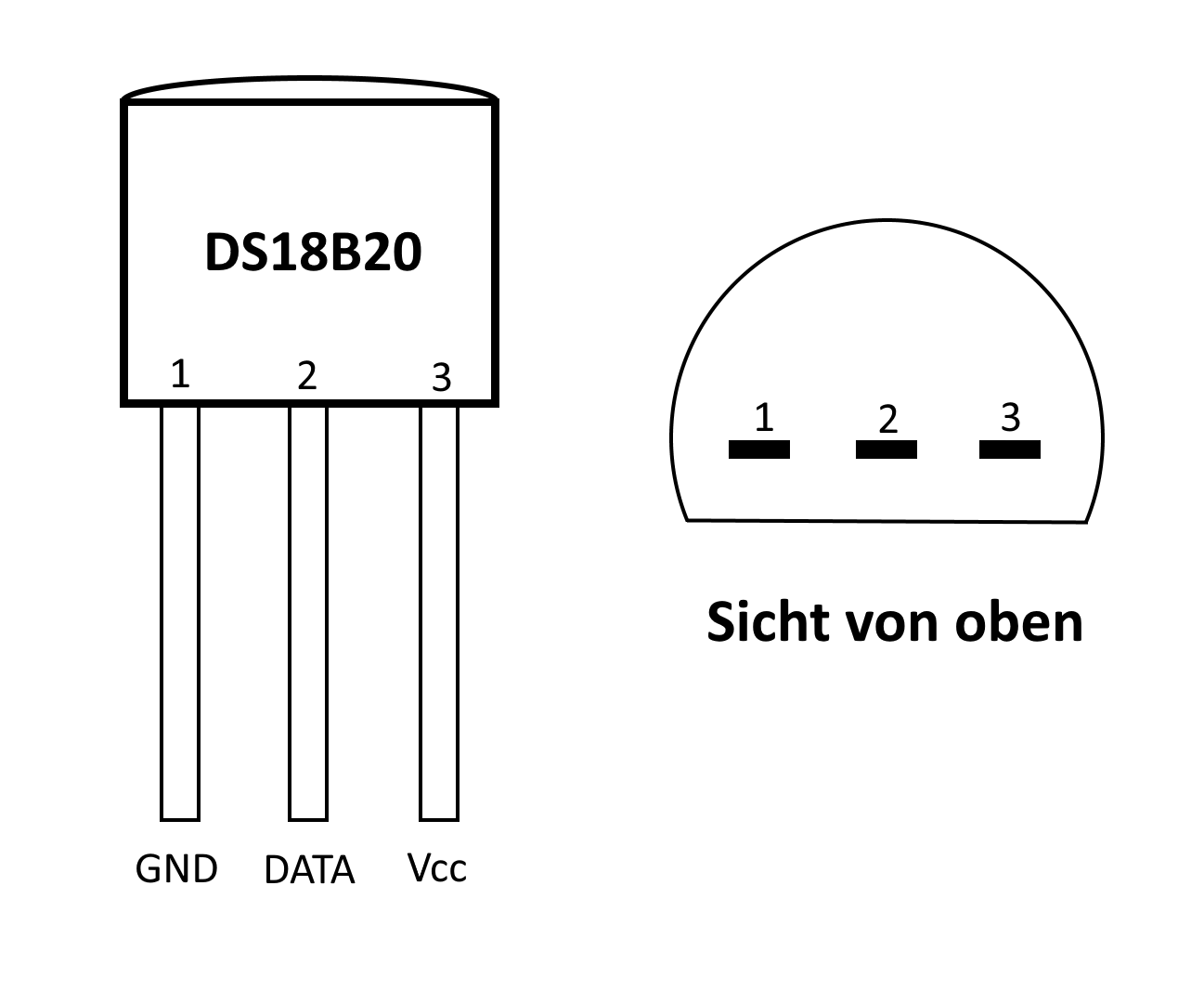

_{Abbildung: Schema DS18B20}
^{Quelle: BBS2 Wolfsburg}

Die RGB-LED wird mit einem ESP32 angesteuert. Dieser baut eine Bluetooth-Verbindung mit dem Smartphone auf und empfängt die vom Smartphone gesendeten Signale, anhand welcher er die Farbe der RGB-LED mittels Pulsweitenmodulation (PWM) bestimmt. Natürlich wertet der ESP32 auch den Temperatursensor aus.

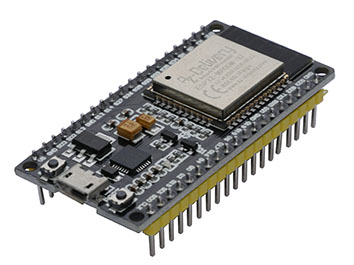

_{Abbildung: ESP32}
^{Quelle: BBS2 Wolfsburg}
