Aufbau der Messschaltung (1,5V Batterie)

Zum Einstieg in die Spannungsmessung werden wir zunächst die Spannung einer 1,5V Batterie mit Hilfe unseres Microcontrollers und einem Arduino Programm messen.

Material:

• Breadboard
• ESP32
• USB-Kabel
• Jumper Kabel (2x)
• Batterie (1,5 V)
• Arduino IDE oder Ardublockly

Mit dem ESP32 ist es möglich über den GND und einen analogen Eingang, wie in diesem Beispiel dem GPIO 36, Spannungen bis zu einem Wert von 3,3 V zu messen.

Dabei erhält man einen Wert von 0 bis 4095, der dann noch umgerechnet werden muss, um die gemessene Spannung über den seriellen Monitor auszugeben.

Der Wertebereich reicht von 0 bis 4095, da die ADC-Auflösung 12 Bit, also 4096, beträgt.

Bauen Sie nun die Schaltung folgendermaßen auf:

Steckplatine:

Abbildung 1: Steckplatine
Quelle: BBS 2 Wolfsburg

Schaltplan:

Abbildung 2: Schaltplan

Quelle: BBS 2 Wolfsburg

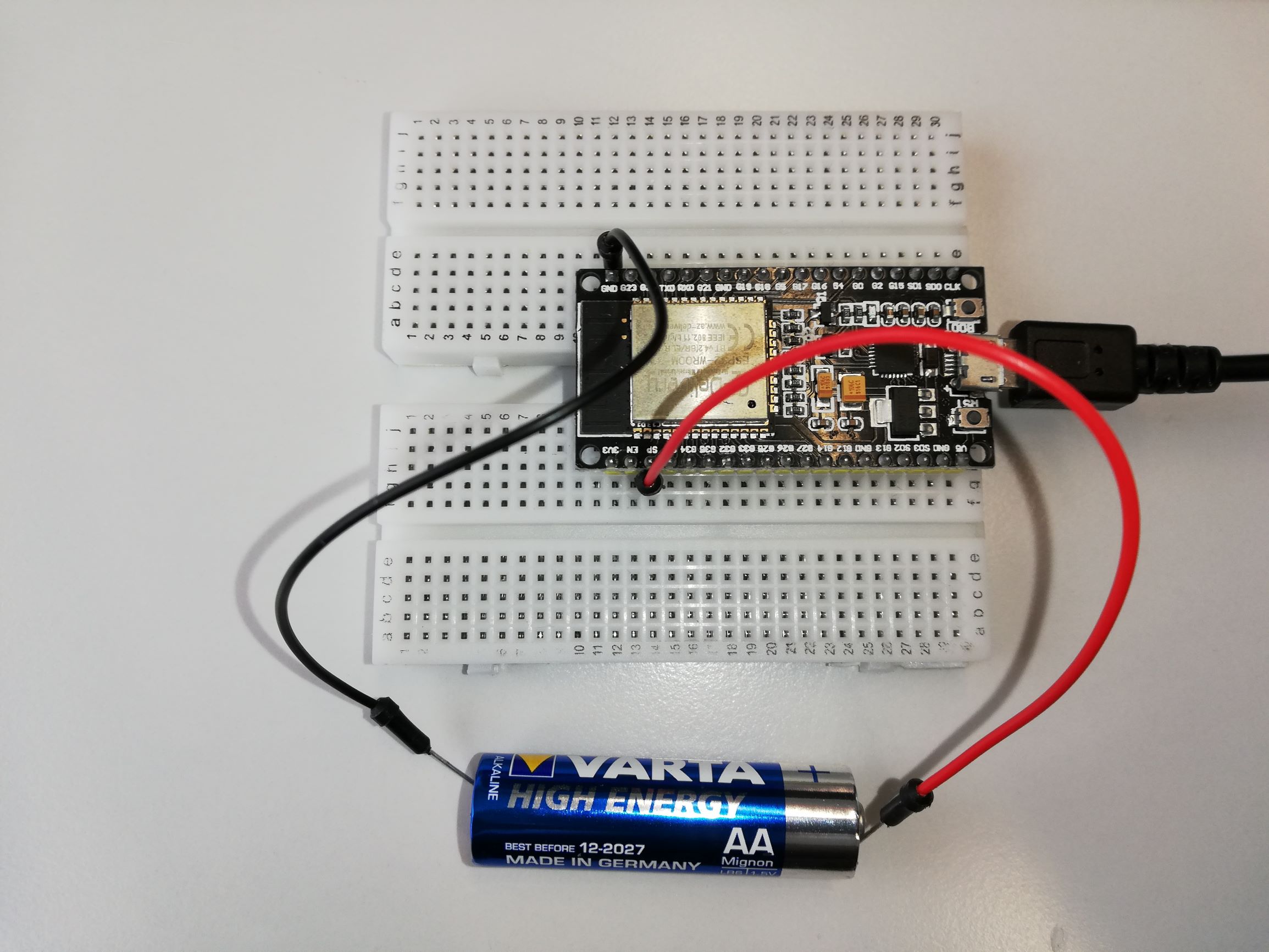

Abbildung 3: Messung an einer 1,5 V Batterie
Quelle: BBS 2 Wolfsburg
