Grundlagen der Leistungsmessung

Die elektrische Leistung ergibt sich aus der Spannung und dem Strom. Es gilt die Formel: \( P=U\cdot I \)
Will man nun die Leistung aus Messwerten berechnen ist es in erster Linie wichtig richtig zu messen.

Stromrichtiges Messen: Das Amperemeter wird direkt vor den Widerstand geschaltet, um nur den durch den Widerstand fließenden Strom zu Messen und nicht den Gesamtstrom

Spannungsrichtiges Messen: Das Voltmeter wird nur zum Widerstand parallel geschaltet, um nur die Spannung die über dem Widerstand abfällt, zu Messen und nicht noch zusätzlich die Spannung, die am Amperemeter abfällt.

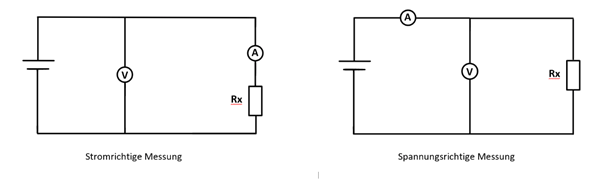

Abbildung 1: Strom-und Spannungsrichtige Messung
Quelle: BBS 2 Wolfsburg

Bei Wechselspannung gestaltet sich die Leistungsmessung leicht anders, da nur Augenblickswerte auftreten, welche sich aus den Augenblickswerten von Spannung und Strom zusammensetzen. (Es wird mit Effektivwerten gerechnet.) Da der ESP32 mit Gleichspannung betrieben wird, ist dies jedoch erstmal uninteressant für uns.
