NEO-6M GPS-Modul kennenlernen

Das NEO-6M GPS-Modul ist ein GPS-Empfänger, welcher mit einer Antenne ausgestattet ist. Es wird mit einer Spannung von 2,7 V bis 3,6 V betrieben, was für uns bedeutet, dass wir den 3,3 V Anschluss des ESP32 benutzen werden.

Das Modul hat 4 Anschlüsse:

• VCC (Spannungsversorgung)
• RX (Receiver/Empfänger)
• TX (Transmitter/Sender)
• GND (Nullpotenzial)

_{Abbildung 1: NEO-6M Anschlüsse}

^{Quelle: BBS 2 Wolfsburg}

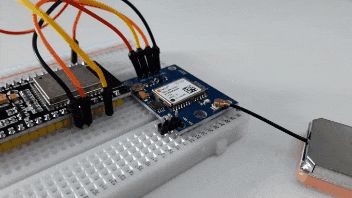

Damit Daten vom Modul abgerufen werden können, muss das Modul ein Signal empfangen. Dafür kann es bis zu 22 Satelliten gleichzeitig orten. Damit jedoch eine ausreichend gute Genauigkeit der GPS Daten gegeben ist, fängt es erst an Daten zu senden, wenn mindestens 3 Satelliten empfangen werden. Dieser Status ist erkennbar am Blinken einer blauen LED am Modul, wie man in Abbildung 2 sehen kann.

_{Abbildung 2: GPS-Modul Satellitenempfang Status-LED}

^{Quelle: BBS 2 Wolfsburg}
