Die nachfolgenden Abbildungen zeigen die Schaltung und den Schaltplan.

Zu beachten ist:

  • es muss immer ein RX-Pin mit einem TX-Pin verbunden werden (RX=Receiver=Empfänger; TX=Transmitter=Sender)
  • an das NEO-6M GPS-Modul muss noch eine Antenne angebracht werden (siehe Abbildung 3), welche im Schaltplan nicht eingezeichnet ist
  • die Kontakte vom GPS-Modul haben Löcher, die zu groß für die Kabel sind, die wir benutzen; deswegen müsste man diese für optimalen Halt die Schnittstellen verlöten, was wir jedoch nicht unbedingt machen müssen -> stattdessen ist es zu empfehlen die Kabelenden leicht zu verbiegen, damit der Kontakt gut gegeben ist

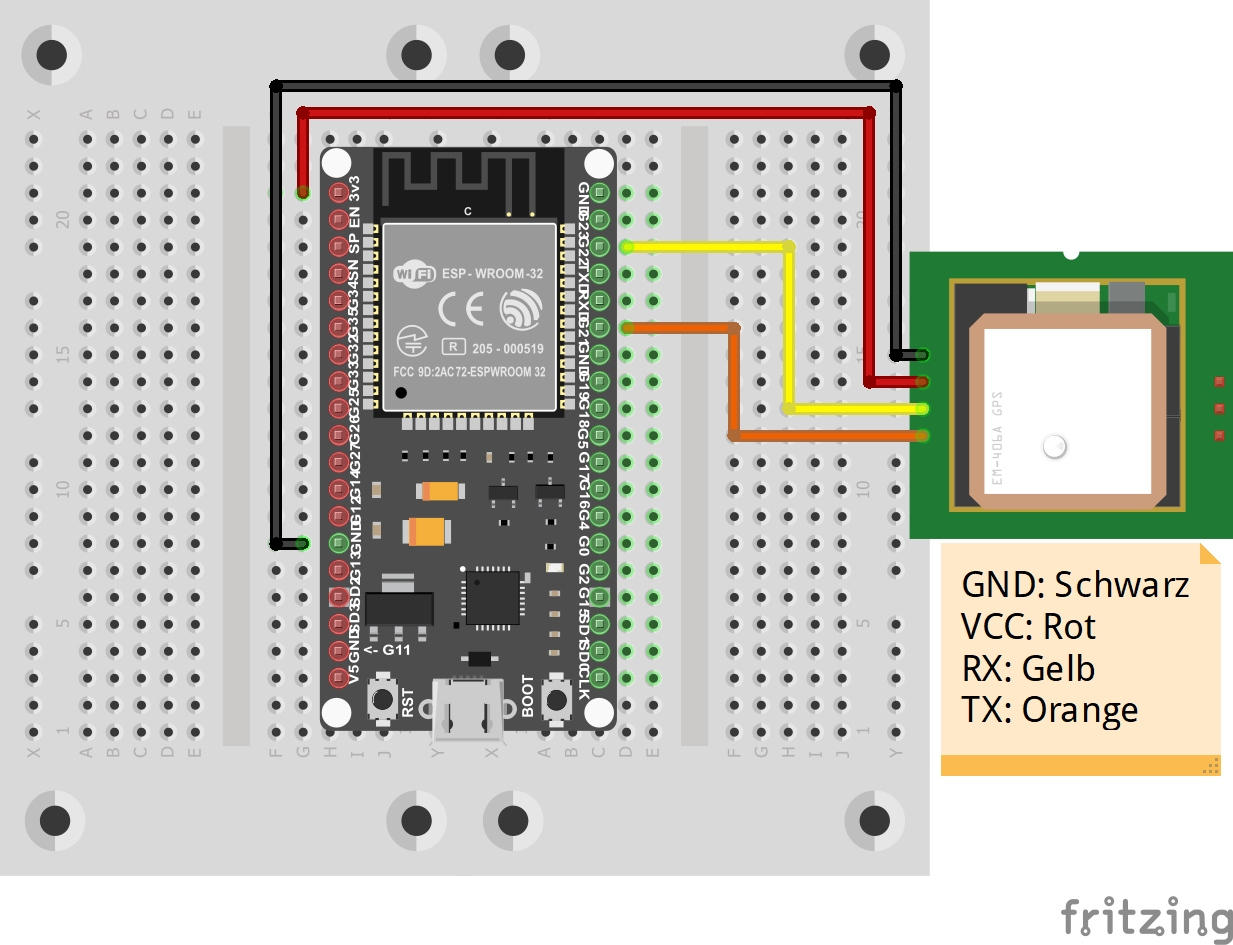

Fritzing Schaltung auf Breadboard

Abbildung 1: GPS Schaltung mit Breadboard

Quelle: BBS 2 Wolfsburg


Fritzing Schaltplan GPS

Abbildung 2: GPS Schaltplan

Quelle: BBS 2 Wolfsburg

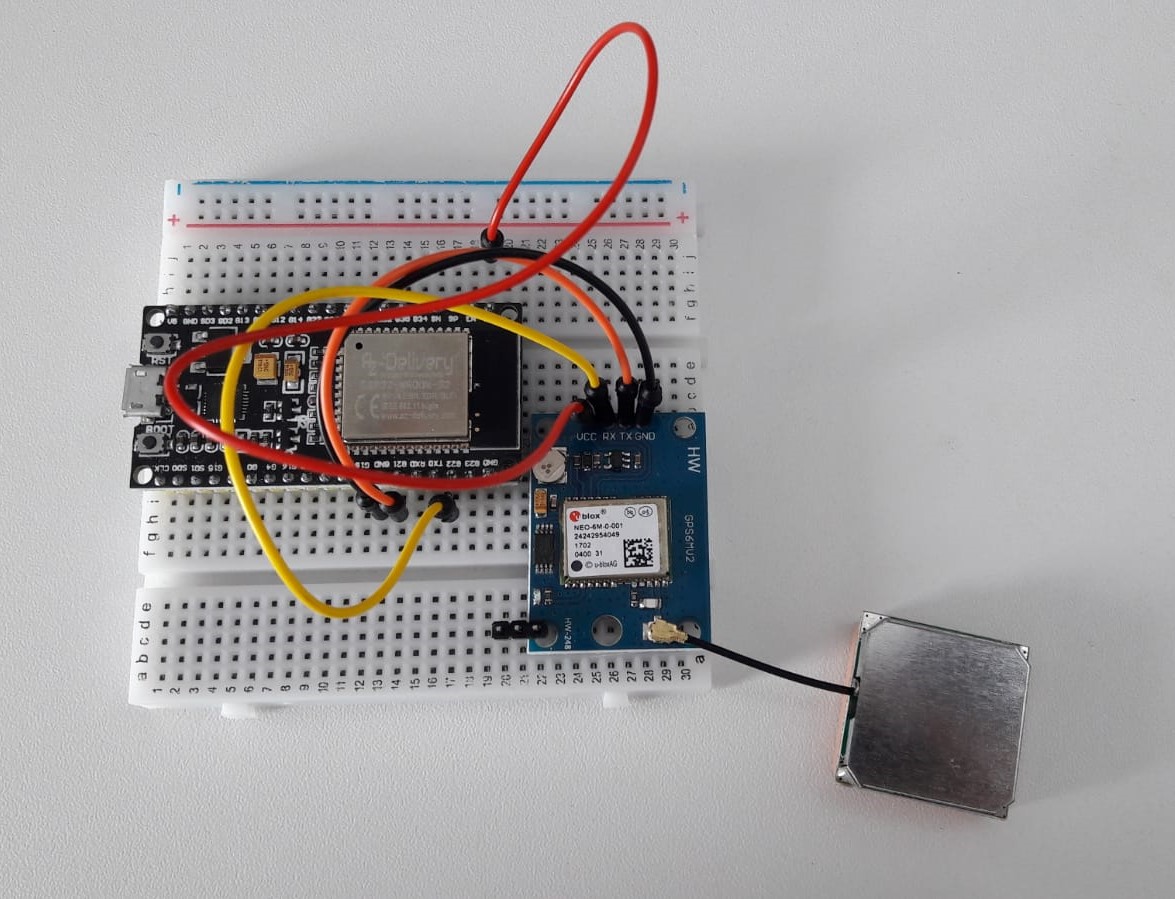

GPS Schaltung in Praxis

Abbildung 3: GPS Schaltung in der Praxis

Quelle: BBS 2 Wolfsburg
