Zu einer vollständigen technischen Zeichnung gehört auch ein Zeichnungsrahmen, der Informationen über den Ersteller, das Erstelldatum, den Namen des Bauteils, die Projektionsmethode etc. enthält.

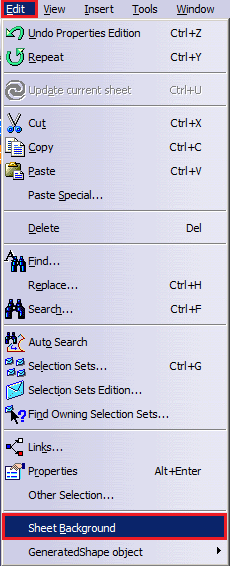

Zunächst gehst du dafür in der oberen Toolbar auf den Menüpunkt "Edit" und weiter auf "Sheet Background", um in die Bearbeitung des Hintergrundes zu gelangen. Der Hintergrund färbt sich nun grau ein.

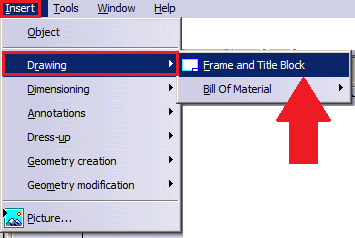

 Im nächsten Schritt fügst du den Zeichnungsrahmen über "Insert" -> "Drawing" -> "Frame and Title Block" ein.

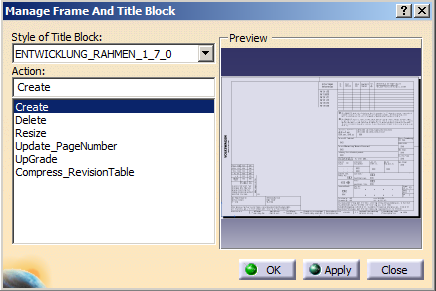

Es öffnet sich ein Fenster, in welchem du das gewünschte Schriftfeld und den Rahmen auswählen kannst:

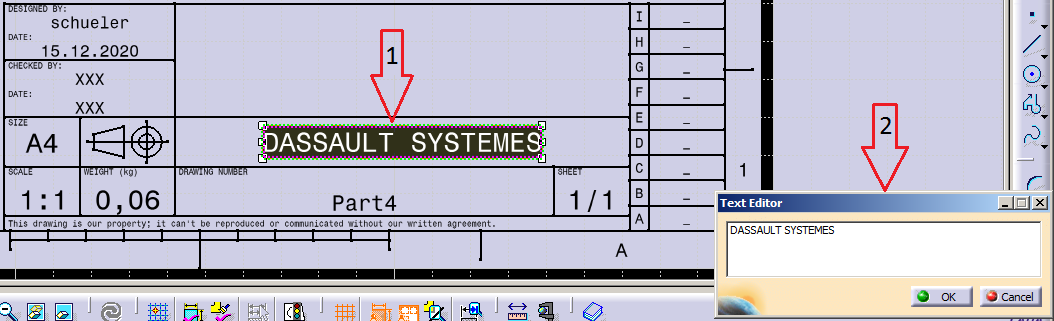

Für unser Beispiel wählen wir das "Drawing Titleblock Sample 1". Mit Bestätigung auf "OK" ist der Zeichnungsrahmen fertig eingefügt und die Texte können im Anschluss per Doppeklick (LMT) angepasst werden:


Das Verlassen des "Backsheet"-Menüs erfolgt über die obere Toolbar "Edit" -> "Working Views".
