Drosseln sind begrenzende Elemente, die z.B. an Ausströmöffnung eingesetzt werden können.

Man unterscheidet Düsen und Drosseln, im Symbol von letzteren ist ein Pfeil, der anzeigt das sie Stufenlos verändert werden kann. Eine Düse hingegen ist eine feste Veränderung im Leitungsquerschnitt. Sie werden vor allem an Luftauslässen zur Geräuschminderung verwendet.

Düsen- und Drosselsymbol

Eine einfache selbsttätige Sperre ist das Rückschlagventil. Es lässt den Luftstrom nur in eine Richtung zu und kann zum Beispiel zwischen Kompressor und Druckluftbehälter eingesetzt werden, damit der Behälter sich nicht über den Kompressor leert.

Das Schaltsymbol sieht wie folgt aus:

Symbol eines Rückschalgventils

Ein Spezialfall ist das Drosselrückschlagventil:

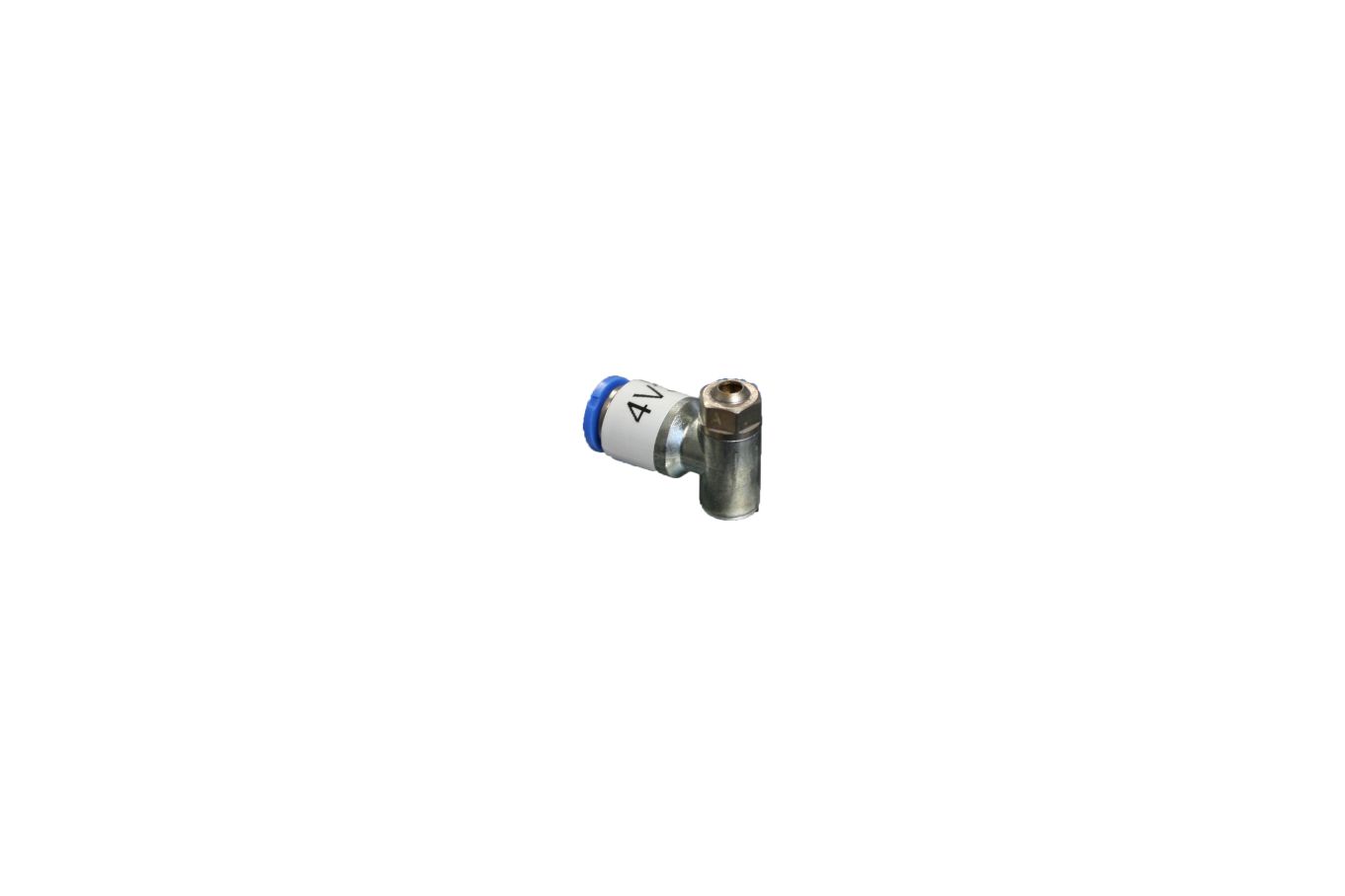

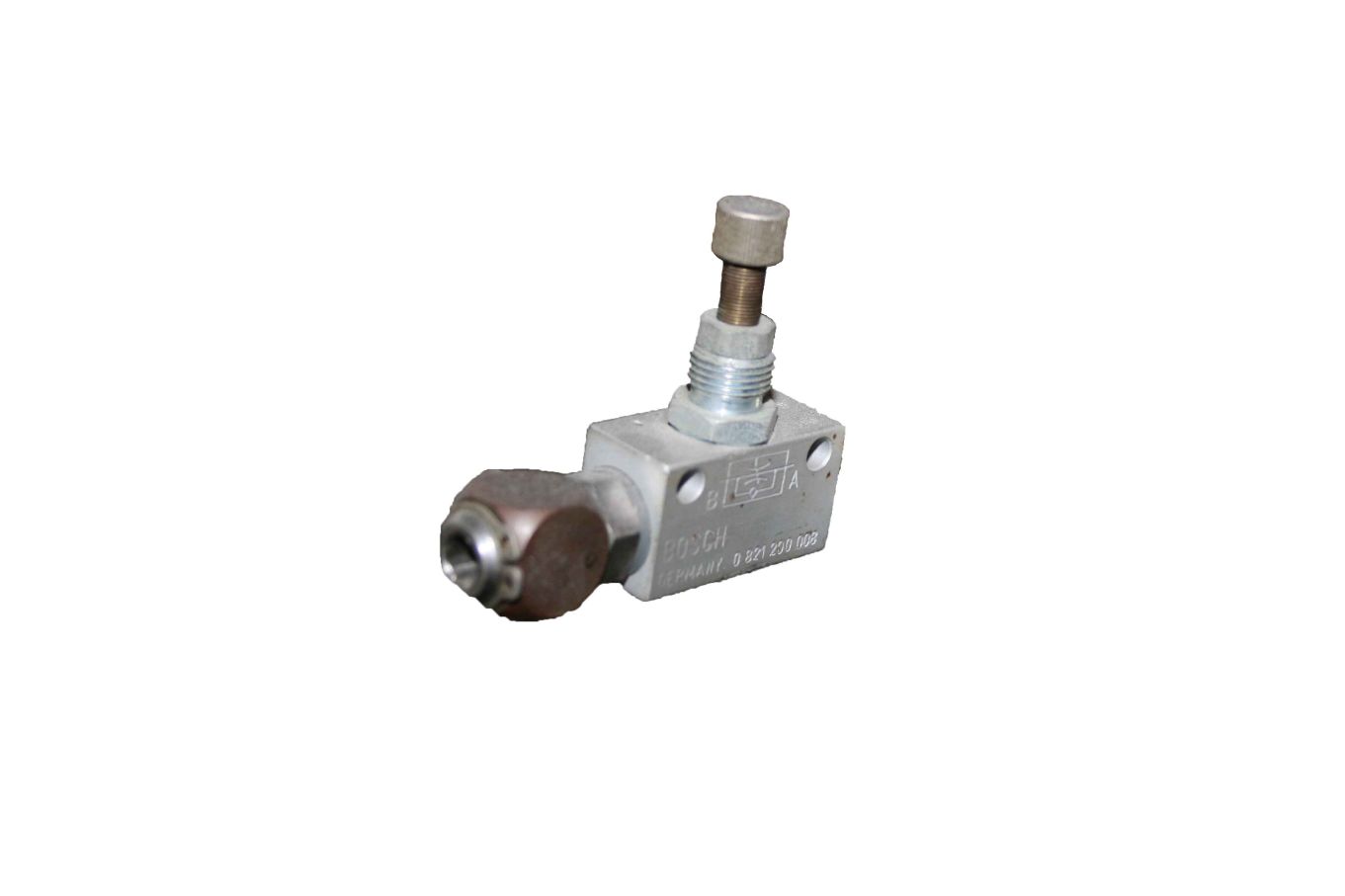

Symbol eines Drosselrückschlagventils drosselrückschlagventilxs Drosselrückschlagventil xs

Sie bestehen wie das Symbol vermuten lässt aus einer Drossel und parallel einem Rückschlagventil, sodass der Luftstrom nur in einer Richtung gedrosselt wird, in der andern jedoch durch das Rückschlagventil strömen kann.
